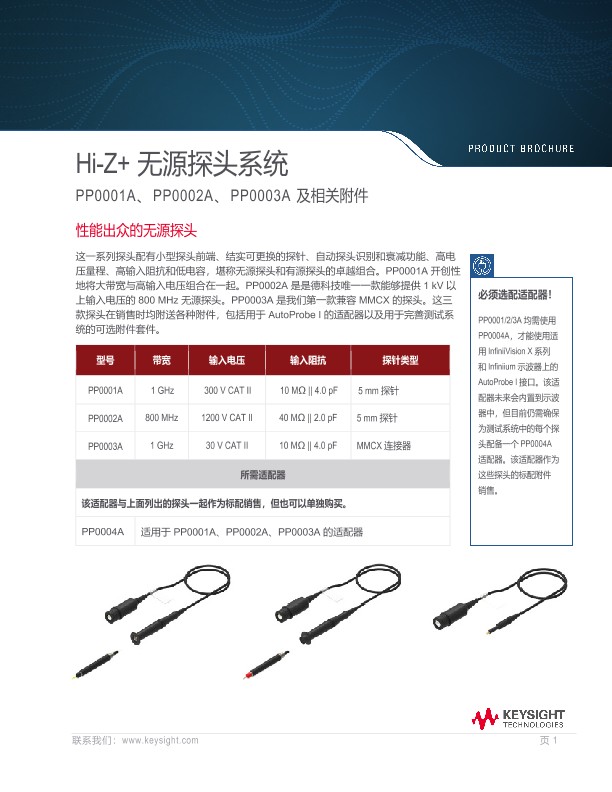

Hi-Z+ 系列高压探头

Hi-Z+ 系列高压探头

手册

Hi-Z+ 无源探头系统 PP0001A、PP0002A、PP0003A 及相关附件

性能出众的无源探头

这一系列探头配有小型探头前端、结实可更换的探针、自动探头识别和衰减功能、高电压量程、高输入阻抗和低电容，堪称无源探头和有源探头的卓越组合。PP0001A 开创性地将大带宽与高输入电压组合在一起。PP0002A 是是德科技唯一一款能够提供 1 kV 以上输入电压的 800 MHz 无源探头。PP0003A 是我们第一款兼容 MMCX 的探头。这三款探头在销售时均附送各种附件，包括用于 AutoProbe I 的适配器以及用于完善测试系统的可选附件套件。



必须选配适配器！

PP0001/2/3A 均需使用 PP0004A，才能使用于 InfiniiVision X 系列和 Infiniium 示波器上的 AutoProbe I 接口。该适配器本来会内置到示波器中，但目前仍需确保为测试系统中的每个探头配备一个 PP0004A 适配器。该适配器作为这些探头的标配附件销售。



  • PP0001A
    • 带宽：1 GHz
    • 输入电压：300 V CAT II
    • 输入阻抗：10 MΩ ∥ 4.0 pF
    • 探针类型：5 mm 探针
  • PP0002A
    • 带宽：800 MHz
    • 输入电压：1200 V CAT II
    • 输入阻抗：40 MΩ ∥ 2.0 pF
    • 探针类型：5 mm 探针
  • PP0003A
    • 带宽：1 GHz
    • 输入电压：30 V CAT II
    • 输入阻抗：10 MΩ ∥ 4.0 pF
    • 探针类型：MMCX 连接器



所需适配器 : PP0004A 适用于 PP0001A、PP0002A、PP0003A 的适配器



请下载此文档以了解更多信息。
