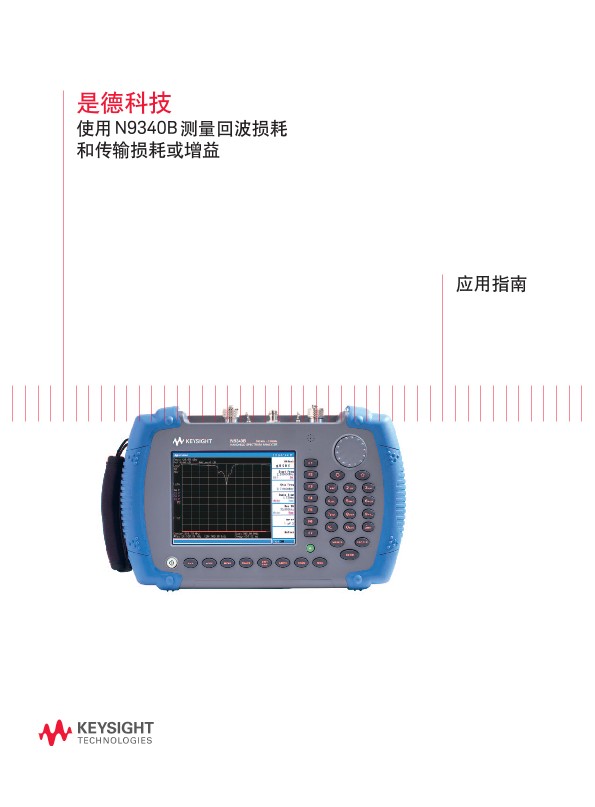

使用 N9340B 测量回波损耗和传输损耗或增益 - 应用指南
应用指南
如今，无线通信系统的维护需要测量通信系统中的信号频谱特征。有时还需要用网络分析仪和频谱分析仪测量放大器、滤波器和天线等射频/微波器件的传输和反射特征。但是当被测器件的相位信息不是很重要时，配有跟踪发生器的Keysight N9340B手持式频谱分析仪是最好的选择。它不但可以提供频谱分析和传输/反射测量，还可通过 TG3 选件执行标量网络分析。
传输测量
标量传输测量可以用来测试被测器件的插入增益和损耗。在测试之前，首先了解一下测试过程中涉及的参数。式中，S21代表传输损耗或增益，当被测器件(DUT)发生损耗时，其值为负值，当被测器件发生增益时，其值为正数。
在测量 S21 之前，参照图 2 设置 N9340B 的跟踪系统。将被测器件的输入端口连接到N9340B的射频输入端口，将被测器件的输出端口连接到N9340B的射频输出端口。按下N9340B上的硬键[Mode]，从显示的菜单中选择Tracking Generator，在{Amplitude}打开后就进入了跟踪模式。
按照下列步骤测量传输系数: 根据被测器件的实际需求来设置N9340B的频率、分辨率带宽、扫描时间、输入衰减和跟踪源的输出信号幅度等。
- 移去被测器件，用标准连接器来替代被测器件，使N9340B的射频输出端口与射频输入端口直接连接。然后打开归一化(Normalize)功能，设置一个0dB的基准点。
- 把标准连接器换成被测器件，这样得到的读数即为被测器件的传输系数。
按照下列步骤测量带通滤波器的S21:
1 打开{Amplitude On Off}，根据所要测量的滤波器的技术指标来设置 N9340B的相关参数。当需要测量滤波器的通带纹波时，可以将扫宽设置成小于滤波器的通带带宽。把垂直显示刻度设置为1dB/格，以获得更好的显示分辨率。
如果需要测量滤波器的通带插入损耗和阻带衰减，可以将扫宽设置为大于滤波器的通带带宽，并适当减小分辨率带宽 (RBW)，这样就可以降低频谱分析仪的DANL效应。注意，以上设置一旦确定，在后续的测量过程中就不能再更改了，否则会出现归一化错误，得到不正确的测量结果。
2 在测量之前，先将射频输出端口与射频输入端口直接相连，测量入射信号的电平，然后把这个信号做归一化，作为基准信号。如果未做归一化，那么测量频谱是不平坦的。
不使用滤波器，直接将射频输出端连接至射频输入端。再完成一次扫描后，通过下面操作对信号进行归一化:
[MEAS]>{Normalize(Off)}>{Store Ref1--->4}>{Normalize On}
结果将显示经过归一化之后的平坦频谱。按 {Norm Ref Lvl} 调整频谱在屏幕上的显示位置。
3 把滤波器连接在射频输出端口和射频输入端口之间，就可以测量传输参数。启动平均值功能可得到更平坦的频谱，并减少随机误差。
