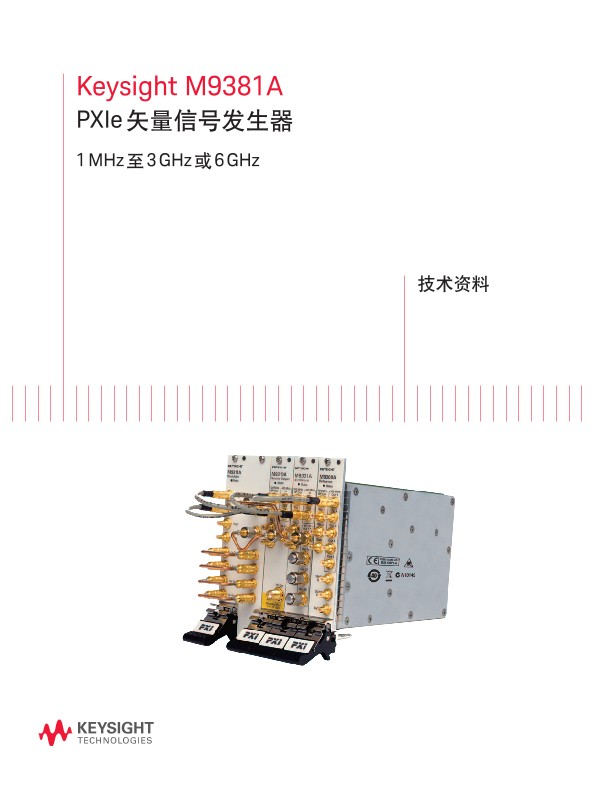

M9381A PXIe 矢量信号发生器 1 MHz 至 3 GHz 或 6 GHz
技术资料
M9381A PXIe 矢量信号发生器 1 MHz 至 3 GHz 或 6 GHz
概述
从现在起为未来做好准备射频需求正在不断增长，而时间越来越紧迫。为了帮助您减轻技术和业务压力，正确的测试解决方案可以提供连续测量和长久适用的功能。Keysight M9381A PXIe 矢量信号发生器是新一代射频信号发生器。PXI VSA/G 由 M9381A PXI VSG 与 M9391A PXIe 矢量信号分析仪完美结合而成，提供了完整、快速、专为射频生产测试环境优化的高质量解决方案。
为帮助您更快获得经过验证的测试结果，Keysight PXI VSA/G 可与 Signal Studio、波形生成软件、用于模块化仪器的 X 系列测量软件、89600 VSA 软件和 SystemVue 软件一起使用。这些应用软件使您能够对射频通信设计进行全面的研究、验证和测试。从完整的模块化硬件到软件，再到遍布全球的支持，PXI VSA/G是管理变化和准确迎接未来挑战的低风险解决方案。
产品描述
M9381A PXIe 矢量信号发生器 (PXI VSG) 是一款紧凑型模块化解决方案，具有 1 MHz 至 3 或 6 GHz 的频率范围。M9381A 典型配置包括 4 个独立的 PXIe 模块，专为快速数据接口和高速自动化测试系统而设计: M9311A 数字矢量调制器、M9310A 信号源输出、M9301A 合成器和 M9300A 频率基准。软件前面板和编程接口专为用户所选择的应用程序开发环境进行了优化，用户可通过它们对仪器进行全面控制。
M9381A PXI VSG 支持 MIMO 技术，可帮助设计验证工程师确保其 WLAN 和 LTE 设计在不同条件下均具有出色的性能。是德科技多制式 Signal Studio 软件能够执行 MIMO 接收机测试，并全面支持基于 802.11ac 和 LTE 标准而生成的信号。
应用
- 微微蜂窝和毫微微蜂窝测试
- 手机元器件测试
- 军用元器件测试
- 公共安全和国土安全无线电测试
- 无线设备测试
- 无线收发信机设计验证
- WLAN 和 LTE MIMO 研发，设计验证和产品测试
概述
产品特性
- 频率范围: 1 MHz 至 3 GHz 或 6 GHz。
- Fastune 10μs切换速度。
- 把射频频率设定为被测频带的中心，基带频率偏置设定为调制带宽范围内的任意值 (例如，±80MHz，160 MHz 带宽)。
- 把射频功率设定为所有测试的最大功率，基带功率偏置设定为射频电平以下的 0~20 dB。
- 快速射频切换速度:
- 频率和幅度变化为240μs。
- 仅幅度变化为105μs
- 在整个频率范围内的输出功率: +18 dBm。
- 绝对幅度精度：优于±0.4dB。
- 射频调制带宽高达 160 MHz，射频 I/Q 通道平坦度<±0.3dB。
- AM、FM、相位、脉冲和多音调制。
- 任意波形存储器高达 1024 MSa。
- 支 持 的 Signal Studio 软 件 : W-CDMA/HSPA + 、cdma2000® /1xEV-DO、GSM/EDGE/ Evo、LTE/LTEAdvanced FDD、LTE/LTE-Advanced TDD、TD-SCDMA/ HSDPA、WLAN 802.11a/b/g/n/ac、蓝牙®
- 播无线电、数字视频、Mobile WiMax™ 和 GNSS。
- 用于所有性能选件的许可证密匙升级: 频率范围、输出功率、快速切换、生成带宽和存储器。
- 机箱插槽兼容性: PXIe 插槽。
请下载此文档以了解更多信息。
