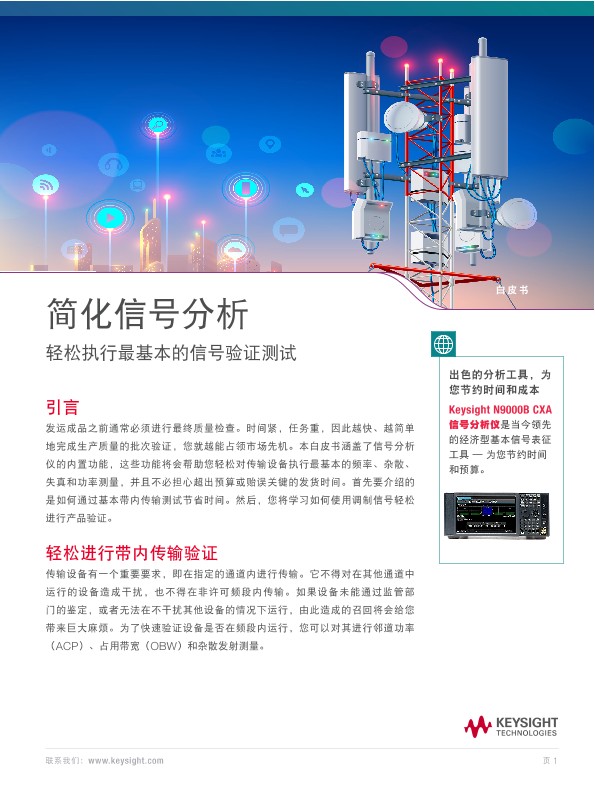

简化信号分析
白皮书
简化信号分析轻松执行最基本的信号验证测试
引言
发运成品之前通常必须进行最终质量检查。时间紧，任务重，因此越快、越简单地完成生产质量的批次验证，您就越能占领市场先机。本白皮书涵盖了信号分析仪的内置功能，这些功能将会帮助您轻松对传输设备执行最基本的频率、杂散、失真和功率测量，并且不必担心超出预算或贻误关键的发货时间。首先要介绍的是如何通过基本带内传输测试节省时间。然后，您将学习如何使用调制信号轻松进行产品验证。
轻松进行带内传输验证传输设备有一个重要要求，即在指定的通道内进行传输。它不得对在其他通道中运行的设备造成干扰，也不得在非许可频段内传输。如果设备未能通过监管部门的鉴定，或者无法在不干扰其他设备的情况下运行，由此造成的召回将会给您带来巨大麻烦。为了快速验证设备是否在频段内运行，您可以对其进行邻道功率（ACP）、占用带宽（OBW）和杂散发射测量。出色的分析工具，为您节约时间和成本Keysight N9000B CXA信号分析仪是当今领先的经济型基本信号表征工具 — 为您节约时间和预算。
邻道功率
邻道功率（ACP）测量的是发射机在与传输信道直接相邻的信道中产生的平均功率。通过此测量，您可以将预期频段内的信号电平与带外信号的功率进行比较。您可以计算邻道功率比（ACPR），从而获知是否存在任何非预期的频谱扩展或切换瞬变。然而手动计算不仅复杂，而且非常耗时。不过，使用信号分析仪就会变得轻而易举。在 Keysight X 系列信号分析仪上，您只需进行三项设置即可执行上述计算：
- 通道频率
- 带宽
- 信号的通道偏置
占用带宽
此外，为了验证设备是否在带内运行，测量占用带宽（OBW）也很重要。占用带宽会告诉您信号的大部分功率驻留在了哪个频段。因此，如果 99% 的信号都处在预期频段之内，那就表明设备运行正常。如果信号到了预期频段之外，那就说明您的产品可能存在滤波整形问题，导致设备在运行时超出了它的许可频段。您可以执行内置测量，快速确认设备的 OBW 性能。您要做的仅仅是在信号分析仪中输入载波频率。分析仪可以快速显示测量结果，确认您的设备只在预期的频段内传输。
杂散发射
杂散发射是不需要的杂散频率成分，通常是由器件中的混频器和振荡器所导致。您应当对杂散发射进行检查，特别是要检查它们是否发生在传输频段之外。您可以进行手动检查，但这样非常耗时。与 ACP 和 OBW 一样，分析仪可以帮您完成这项工作。如果需要满足特定的发射标准，您就可以根据此标准来设置具有合格/不合格指示符的阈值线或模板，以验证设备是否在限值内运行。
轻松验证调制信号
发射设备中通常包括非线性元器件，例如用来调制信号的放大器、混频器和滤波器。然而，这些非线性元器件可能会出现类似于噪声的情况，从而影响测量结果并导致设备性能失真。要表征这些元器件并对产品进行快速检查，您可以运行互补累积分布函数（CCDF）和三阶截获（TOI）测量。
请下载此文档以了解更多信息。
