特点

DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR5 和 GDDR6 分析

  • 使用“事务解码”和“流量概况”视图快速处理和查看流量
  • 在低功耗数据传输的事务解码之后的是自刷新进入/退出、多用途命令（MPC）、DDR4 3DS（DRAM 裸片 3 维堆叠）、LPDDR5 Bank 组织模式、速度变更和模式寄存器

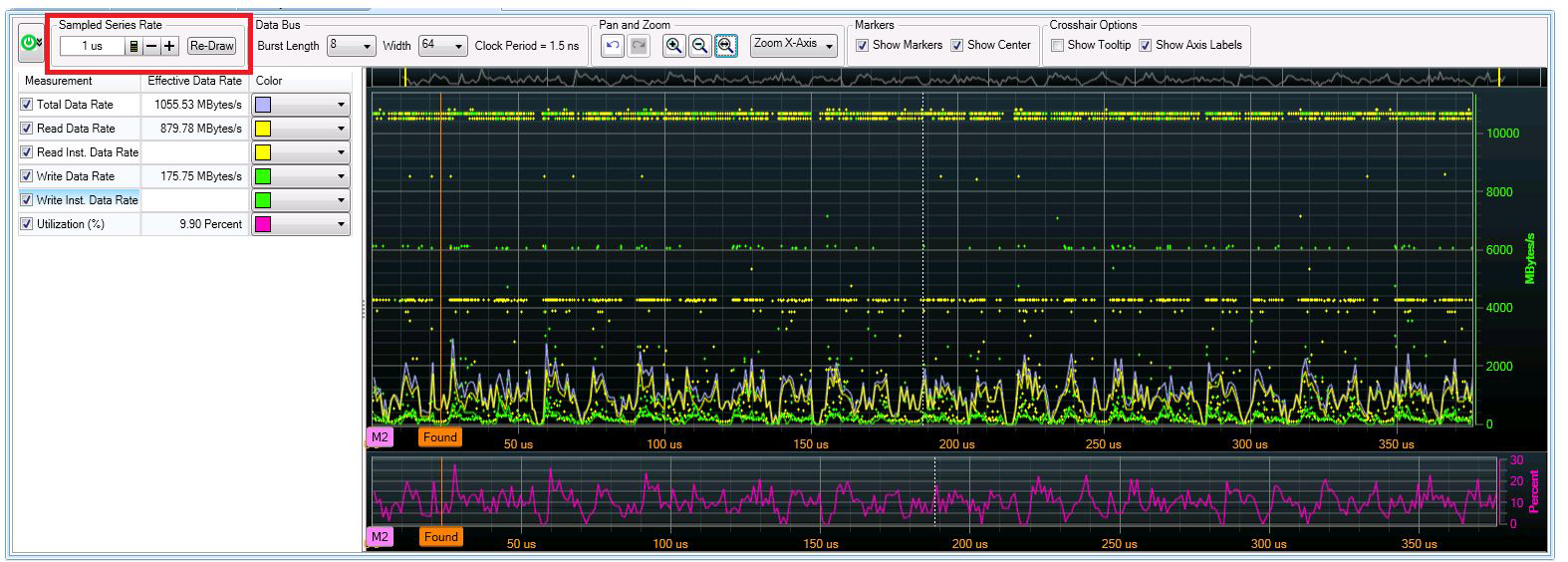

  • 查看数据速率和总线使用率 ％ 的性能计算结果和图形，通过图形滚动刷新窗口观察刷新速率，查看页面打开/关闭事务关联以及每个读取或写入事务所发送的数据
  • 显示地址映射，查看由于刷新之间激活次数太多有出现 Row Hammer 问题风险的地址

DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4 和 LPDDR5 合规性验证

  • 使用后期处理违规分析工具来测试存储速度变化时的协议违规
  • 使用后期处理或实时处理工具来识别 DDR/2/3/4/5 或 LPDDR/2/3/4/5 状态机、协议合规性、协议级总线周期时序违规
  • 使用实时违规分析工具自动执行实时 DDR2/3/4/5 或 LPDDR2/3/4/5 协议合规性测量和迹线捕获，节省大量时间
  • 通过后期处理工具和实时处理工具的增强参数编辑界面，轻松地编辑 DDR2/3/4/5 或 LPDDR2/3/4/5 标准预置测试的参数

ONFi（开放式 NAND 闪存接口）分析工具

  • 使用定制化功能，支持切换模式和专有的 NAND 协议。
  • 使用精简的 ONFi 分析“时间线”视图，快速浏览多个 ONFi 目标。
  • 使用 ONFi 事务的“详细信息”视图，将ONFi 操作视为序列中一组逻辑上关联的命令，从而节省时间

列出用于 DDR、DDR2、DDR3、DDR4、LPDDR、LPDDR2、LPDDR3 和 LPDDR4 的解码器

  • 解码 DDR、DDR2、DDR3、DDR4、LPDDR、LPDDR2、LPDDR3 和 LPDDR4 命令以及 MRS 命令
  • 包括 DDR4 RDIMM 和 LRDIMM 的 MRS 解码选项
  • 使用用于 DDR/2/3/4 和 LPDDR/2/3 的物理地址触发工具，快速完成物理地址触发设置


Keysight B4661A 存储器分析软件提供了全套分析选件，包括创新的协议违规测试工具，可测试在存储速度变化时的违规；精简版流量概况视图，可快速查看逻辑分析仪迹线上关注的区域；强大的性能分析图；以及 DDR 和 LPDDR 解码器。 通过与 B4661A 存储器分析软件和是德科技逻辑分析仪*配合使用，用户可以监测 DDR/2/3/4/5、LPDDR2/3/4/5、GDDR6 或 ONFi 系统，调试并改善系统性能。 验证是否符合 DDR/2/3/4/5 和 LPDDR2/3/4/5 协议也是重要选项。 功能强大的流量概况、多种视图选择、实时违规触发可帮助用户识别难以捕获的 DDR/LPDDR 系统问题。

Keysight B4661A 存储器分析软件提供了四个标配软件功能和六个获得许可证的存储器分析选件。 2020 年 3 月发布的 6.70 版本增添了 GDDR6 分析功能（许可证选件 7FP/7TP/7NP）。
标配软件功能：

  • 用于是德科技逻辑分析仪的 DDR 和 LPDDR 探测解决方案的默认配置
  • DDR 设置助手
  • DDR 眼图查找器/眼图扫描
  • DDR 配置生成器

Memory Analysis Software

想要深入了解 B4661A？

扩展存储器分析应用软件（用于逻辑分析仪）的功能

软件
服务
查看所有服务
支持
查看所有支持

关于 B4661A 存储器分析软件（用于逻辑分析仪）的功能

User Manuals 2022.04.13

ONFi Analysis Window User Guide

ONFi Analysis Window User Guide

This guide describes how to use the ONFi Analysis window in the Logic and Protocol Analyzer GUI to analyze the captured ONFi data.

2022.04.13

User Manuals 2016.08.04

B4661A DDR Bus Decoder User Guide

B4661A DDR Bus Decoder User Guide

This guide describes how to use the B4661A DDR Bus Decoder software to view transactions, commands, and data from a DDR2, DDR3, or DDR4 memory bus.

2016.08.04

Data Sheets 2020.02.10

B4661A Memory Analysis Software for Logic Analyzers

B4661A Memory Analysis Software for Logic Analyzers

With the B4661A memory analysis software and a Keysight logic analyzer, users can monitor DDR3/4 or LPDDR2/3/4 systems to debug, improve performance, and validate protocol compliance.

2020.02.10

User Manuals 2022.03.28

DDR/LPDDR Post Process Compliance Tool User Guide

DDR/LPDDR Post Process Compliance Tool User Guide

This guide describes how to use the DDR/LPDDR Post Process Compliance tool to evaluate the captured DDR/LPDDR data against a set of user-defined limits.

2022.03.28

User Manuals 2022.03.29

Real-Time Compliance Tool User Guide

Real-Time Compliance Tool User Guide

This guide describes how to configure and use the Real-Time Compliance tool that evaluates DDR/LPDDR data in real-time to detect and reportviolations to compliance limits specified in DDR/LPDDR specifications.

2022.03.29

User Manuals 2015.12.02

B4661A LPDDR Bus Decoder User Guide

B4661A LPDDR Bus Decoder User Guide

This guide describes how to use the B4661A LPDDR Bus Decoder software with a Keysight Logic Analyzer to decode and view transactions, commands, and data from a LPDDR1, LPDDR2, LPDDR3, and LPDDR4 SDRAM memory bus in your device under test.

2015.12.02
