特点

先进的 PXI 矢量信号分析

M9393A 矢量信号分析仪（VSA）作为 PXI 型仪器，传承了是德科技先进的微波测量专业技术。 M9393A 综合了核心信号分析功能与经过硬件优化的速度和精度，可以让您量身定制系统，满足自身的特殊需求。



  • 使用选件 FRX，可将频率范围扩展到 50 GHz（频率最低为 3.6 GHz）
  • 通过从硬件和软件两方面实施速度优化，可以快速表征杂散信号和谐波
  • 结合使用 PathWave X 系列测量应用软件，可以获得常用的信号分析测量并符合标准
  • 低时延、高吞吐量 PXIe 体系结构可提升测试速度
  • 可执行高速且经过硬件进一步加速的功率、频谱和 IQ 测量
  • 结合使用 PathWave 矢量信号分析（89600 VSA）软件，可执行超过 75 种信号格式的先进分析，从而洞察信号特征
查看手册

确保当前和未来的微波测试成功

M9393A 矢量信号分析仪提供了许可证密钥升级选项以及注重可扩展性的硬件设计，可以帮助您适应不断变化的测试需求。M9393A 还可以满足严苛的系统要求，并提供了模块化系统中更为出色的微波性能。

  • 更快的开关速度和更高的幅度准确度有助于您快速完成容限要求更严格的测试。
  • 经过优化的软件元素可以更快提供一致和准确的结果，并且尽量缩短开发时间，降低风险
  • 核心信号分析功能与硬件分析速度和准确度融入一体
  • 面向 TME 自我维护人员的 Keysight N7800A 校准与调整软件为您提供更可信赖的支持
M9391A 的硬件

主要技术指标

下载技术资料
蜂窝
1xEV-DO
GSM/EDGE
GSM/EDGE/EDGE Evolution
LTE FDD
LTE TDD
TD-SCDMA
W-CDMA
W-CDMA/HSPA/HSPA+
cdma2000
cdmaOne
通用
Analog Demodulation
Flexible Digital Modulation Analysis
MATLAB
Stimulus/Response
Instrument Type
Modular
最大频率
50 GHz
性能水平
High Performance
无线连通性
802.11 WLAN
Bluetooth
蜂窝
通用
Instrument Type
最大频率
性能水平
无线连通性
1xEV-DO
GSM/EDGE
GSM/EDGE/EDGE Evolution
LTE FDD
LTE TDD
TD-SCDMA
W-CDMA
W-CDMA/HSPA/HSPA+
cdma2000
cdmaOne
Analog Demodulation
Flexible Digital Modulation Analysis
MATLAB
Stimulus/Response
Modular
50 GHz
High Performance
802.11 WLAN
Bluetooth
查看更多
蜂窝:
1xEV-DO
GSM/EDGE
GSM/EDGE/EDGE Evolution
LTE FDD
LTE TDD
TD-SCDMA
W-CDMA
W-CDMA/HSPA/HSPA+
cdma2000
cdmaOne
通用:
Analog Demodulation
Flexible Digital Modulation Analysis
MATLAB
Stimulus/Response
Instrument Type:
Modular
最大频率:
50 GHz
性能水平:
High Performance
无线连通性:
802.11 WLAN
Bluetooth

标准配置

Prev

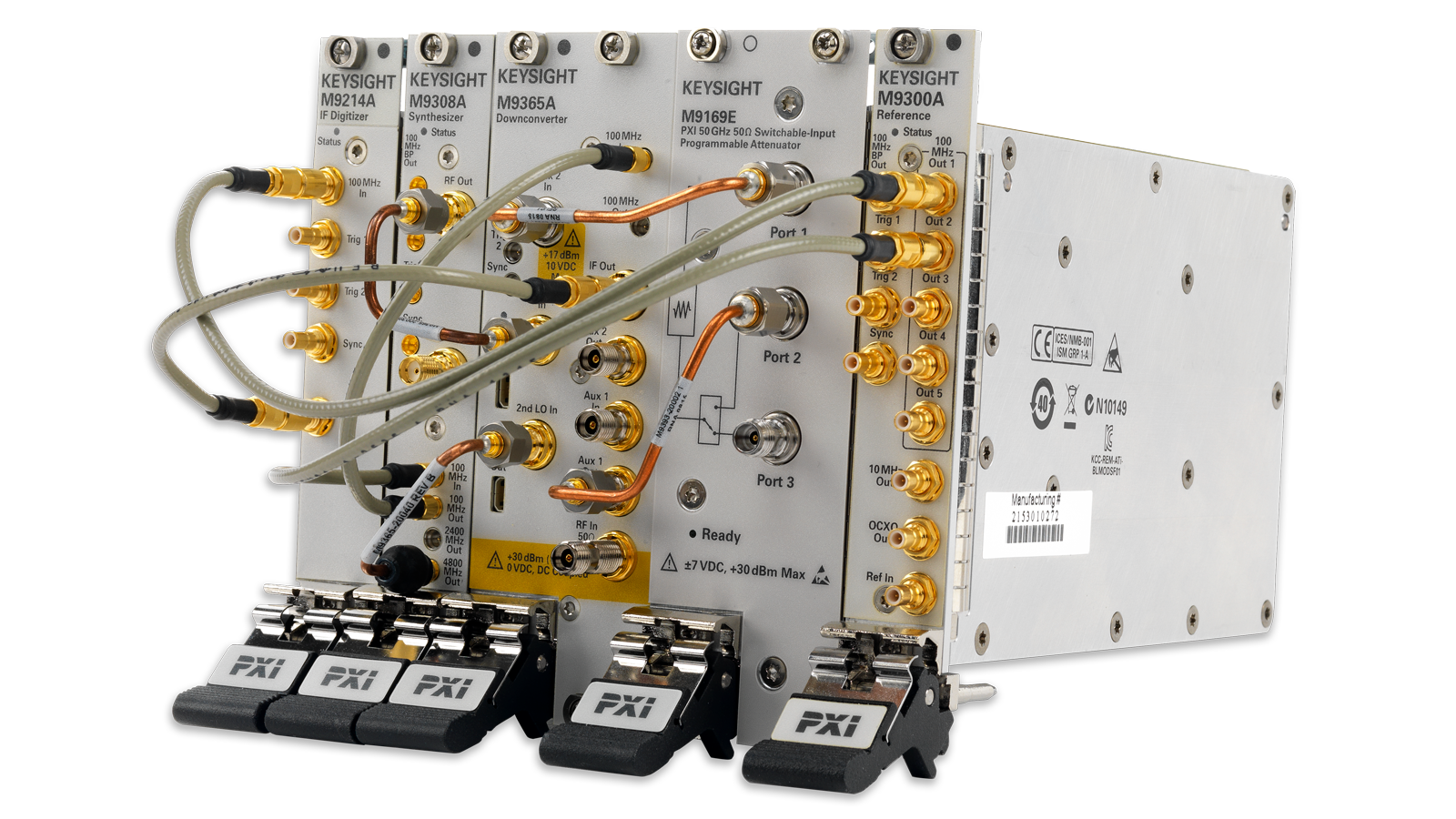

8.4 GHz，可独立使用的模块化 M9393A PXIe VSA
  • 独立的模块化高性能矢量信号分析仪，适用于高速自动测试
  • 包括 M9308A 合成器、M9365A 下变频器、M9214A 中频数字化仪和 M9300A 频率参考
  • 9 kHz 至 8.4 GHz 频率范围（可升级至 27 GHz）；频率可扩展至 50 GHz（频率最低为 3.6 GHz）
  • 40 MHz 分析带宽和 128 MSa 存储器（可升级至 160 MHz 分析带宽和 1024 MSa 存储器）
  • 可以安装到 PXI 机箱中
1
PXIe Performance Vector Signal Analyzer Test Set | Return to Keysight Warranty - 3 years
1
Frequency range, 9 kHz to 8.4 GHz
1
PXIe Frequency Reference: 10 MHz and 100 MHz
1
Analysis bandwidth, 40 MHz
1
Memory, 128 MSa
1
PXIe Microwave Downconverter
1
PXIe Microwave Synthesizer
1
M9300A PXIe Frequency Reference
1
M9214A PXIe Digitizer
起价
18 GHz，用于谐波测试的信号生成与分析功能
  • 配有机箱和嵌入式控制器的射频矢量信号发生器和微波矢量信号分析仪
  • 分析仪快速调谐选件和高速谐波测量软件
  • 1 MHz 至 6 GHz 信号源频率范围，9 kHz 至 18 GHz 分析仪频率范围（可升级至 27 GHz）
  • 频率范围可扩展到 50 GHz（频率最低为 3.6 GHz）
  • 标配 40 MHz 分析带宽（可升级至 160 MHz）
  • 可以安装到 PXI 机箱中
1
PXIe Performance Vector Signal Analyzer Test Set | Return to Keysight Warranty - 3 years
1
Frequency range, 9 kHz to 18 GHz
1
Analysis bandwidth, 40 MHz
1
Memory, 128 MSa
1
Fast tuning
1
PXIe Microwave Downconverter
1
PXIe Microwave Synthesizer
1
M9214A PXIe Digitizer
起价
27 GHz，2 通道信号分析
  • 两台配有机箱和嵌入式控制器的矢量信号分析仪，能够执行时间同步的 2 通道测量
  • 9 kHz 至 27 GHz 频率范围
  • 40 MHz 分析带宽和 128 MSa 存储器（可升级至 160 MHz 分析带宽和 1024 MSa 存储器）
  • 可以配有其他软件选件，以执行 MIMO 测量
  • 可以安装到 PXI 机箱中
1
PXIe Performance Vector Signal Analyzer Test Set | Return to Keysight Warranty - 3 years
1
Frequency range, 9 kHz to 27 GHz
1
Analysis bandwidth, 40 MHz
1
Memory, 128 MSa
1
PXIe Microwave Downconverter
1
PXIe Microwave Synthesizer
1
M9214A PXIe Digitizer
起价
27 GHz，4 通道信号分析
  • 四台配有机箱和嵌入式控制器的矢量信号分析仪，能够执行时间同步的 4 通道测量
  • 9 kHz 至 27 GHz 频率范围
  • 40 MHz 分析带宽和 128 MSa 存储器（可升级至 160 MHz 分析带宽和 1024 MSa 存储器）
  • 可以配有其他软件选件，以执行 MIMO 测量
  • 可以安装到 PXI 机箱中
1
PXIe Performance Vector Signal Analyzer Test Set | Return to Keysight Warranty - 3 years
1
Frequency range, 9 kHz to 27 GHz
1
Analysis bandwidth, 40 MHz
1
Memory, 128 MSa
1
PXIe Microwave Downconverter
1
PXIe Microwave Synthesizer
1
M9214A PXIe Digitizer
起价
