特点

  • 4 插槽主机最多可安装 4 个模块,总功率高达 600 W。 有 30 多款直流电源模块可供选择(需单独订购模块)
  • 电压表准确度: 高达 0.025% + 50 µV,分辨率高达 18 位
  • 安培计准确度: 高达 0.025% + 8 nA,分辨率高达 18 位
  • 任意波形发生器功能: 带宽高达 100 kHz,输出功率高达 500 W
  • 示波器功能: 可对电压和电流进行数字化转换,200 kHz,512 kpts,分辨率高达 18 位
  • 数据记录仪功能: 测量间隔从 20 µs 到 60 s,每个数据记录最多存储 5 亿个读数
  • 4 GB 非易失性数据存储器,用于存储数据记录、示波器迹线、仪器设置

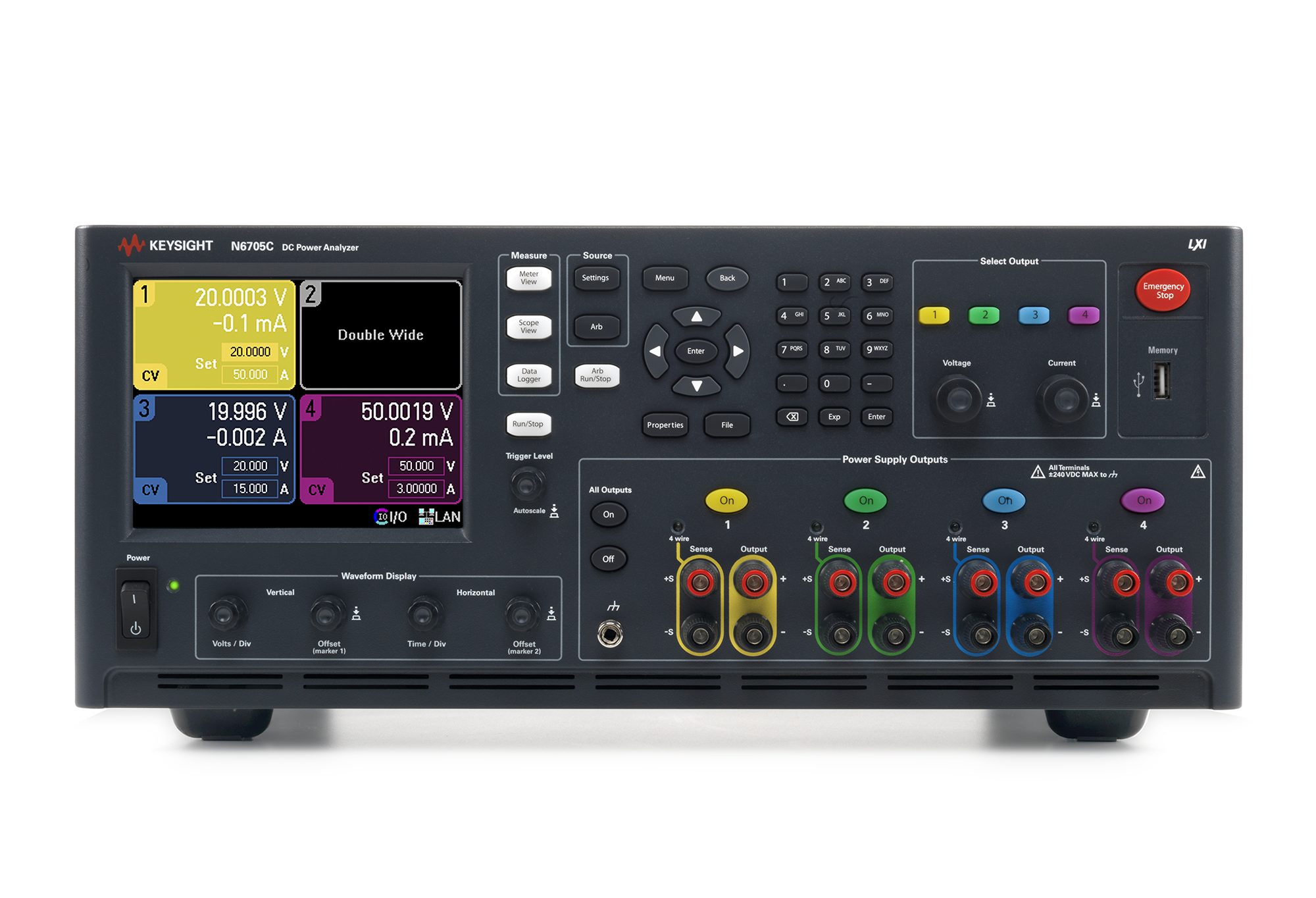

N6715C 定制配置的基础型直流电源分析仪

N6715C 直流电源分析仪是一款定制的系统,在装运之前已经过全面测试并组装完毕。 每台 N6715C 均包括一台 N6705C 主机(在下面详细介绍)和 1 到 4 个直流电源模块,直流电源模块的总输出功率高达 600 W。 要指定在 N6715C 上安装的模块,您可以将该模块作为 N6715C 的选件订购。

N6705C 为您节省宝贵时间

N6705C 直流电源分析仪将多达 4 个先进电源与数字万用表、示波器、任意波形发生器和数据记录仪功能融为一体,可以显著提高为被测器件提供和测量直流电压和电流的效率。 N6705C 可独立测量被测器件的输入电流,无需使用多个设备构建包括传感器(例如电流探头和分流器)在内的复杂测量系统。 它也无需开发和调试程序,即可控制仪器组合并进行有效的测量,因为前面板已经提供了所有功能和测量。 它还可与 14585A 控制与分析软件一起使用,获得更强大的控制和分析功能。 若需要自动进行工作台设置,N6705C 可通过 GPIB、USB、LAN 进行完全编程,并且符合 LXI C 类标准。 14585A 控制与分析软件

电池耗电分析视频:N6781A 提供无缝量程

N6705C 可为客户量身定做,满足客户的特殊需求

N6705C 提供了灵活的配置,可满足您对电源和分析功能的需求。 它是一款 4 插槽主机,可安装多达 4 个直流电源模块,直流总输出功率高达 600 W。 模块需单独订购。

N6705C 和 N6700 模块化电源系统支持相同的模块,可选择的模块超过 30 种。 适用于 N6705C 的基础电源包括:50 W、100 W 和 300 W 功率;电压高达 150 V,电流高达 50 A 适用于 N6705C 的高性能电源包括:50 W、100 W、300 W 和 500 W 功率;电压高达 60 V,电流高达 50 A 适用于 N6705C 的精密型电源包括:50 W、100 W、300 W 和 500 W 功率;电压高达 60 V,电流高达 50 A 适用于 N6705C 的源表模块包括:20 W 功率;电压高达 20 V,电流高达 3 A. 每个模块均内置了电压计、安培计、示波器、任意波形发生器和数据记录仪功能。

功能特性:

  • 便于使用的研发工具,可为被测器件生成和测量直流电压和电流。
  • 强大的综合功能,包括多达 4 个电源、数字万用表、示波器、任意波形发生器和数据记录仪功能。
  • 无需编程即可使用所有功能;可使用前面板上的控制功能或 14585A 控制与分析软件。
  • 通过直观的专用物理控制系统控制常用功能。
  • 大型彩色图形显示屏让您可以轻松查看复杂数据。
  • 连接和控制功能采用颜色编码进行显示,使您可以快速进行设置,不会出现错误。
  • 可通过标配的 GPIB、LAN 和 USB 接口进行编程;符合 LXI 标准。

点击此处详细了解 N6700 模块化电源系统



主要技术指标

输出通道数

最多 4 个

总功率

400 至 1200 W

纹波和噪声

< 350 µVrms

精度:

0.025% +1.8 mV

现代化的连通性

USB、LAN 和 GPIB

想要了解更多技术指标?
