特点

先进的技术，紧凑的外形

Keysight DCA-M 系列基于是德科技数字通信分析仪（DCA）技术构建，是用于验证光发射机是否符合通信标准的理想选择。 DCA-M 采用紧凑的外形设计，可提供单个到四个光通道和电通道，是制造业和研发应用的理想选择。 使用低噪声、高灵敏度且经过校准的参考接收机分析多模和单模信号。 DCA-M 拥有多种型号和相关的配套软件及合规性测试应用软件，无论是分析电气器件还是光通信器件，它们都可以确保高精度的测量结果。

  • 分析从 1 Gb/s 到 64 GBaud 的各种数据速率
  • 电通道可提供高达 50 GHz 的带宽
  • 特征固有抖动低至 160 fs RMS
  • 单通道至四通道型号均同时支持多模和单模











支持定制化是我们仪器的一大优势

除了基础测量以外，瞬时带宽、无杂散动态范围和信号保真度也是推动技术进步的关键。 是德科技为其所有的高性能产品配备了坚强后盾――包括自主设计的定制集成电路、专有的磷化铟（InP）和砷化镓（GaAs）设计以及定制的 ASIC 信号处理方案，确保这些产品能够提供更快速、更可靠的测量。 您可以放心选择是德科技产品，加速实现下一次创新。 我们的定制技术为 DCA-M 采样示波器提供了边缘锐化二极管，可以实施更大带宽的采样。

实现更高的测试精准度

通用用户界面和测量功能，确保高效测试：

  • DCA-M 可提供 N1000A/86100D 系列的测量准确度，又无需花费额外成本采用研发测试解决方案
  • 噪声低至 1µW（光）和 275 µV（电）
  • 高达 250 kHz 的快速采样频率，实现更快的吞吐量
  • 在研发和制造应用中，FlexDCA 可以作为标配分析软件在 DCA-M 或 DCA-X 中使用

主要技术指标

带宽

高达 45/50 GHz 光/电

抖动 RMS

最低 160 fs

支持的数据速率

1 Gb/s 至 64 GBaud

支持的波长

750 至 1650 nm

想要了解更多技术指标？

查看 N1092 技术资料
查看 N1094 技术资料
查看 N1090A 技术资料
FlexDCA Software for Oscilloscopes

FlexDCA 软件

是德科技的 N1010A FlexDCA 软件在 DCA-M 系列采样示波器上运行。 它既可以作为本地用户界面来控制测量硬件，也可以进行远程控制。 除了获取数据和进行测量以外，FlexDCA 还包含功能强大的工具，有助于提高分析效率，深入了解被测信号或被测器件的问题根源。

FlexDCA 还在不断演进，以满足更多应用的需求，比如：

  • 电气发射机（ASIC、FPGA、PHY）的研究和设计验证
  • 光通信发射机/收发信机的研发和制造
  • 分析电气元件及通道的反射和传输特性
  • 模拟和数字信号的通用分析

FlexDCA Sampling Oscilloscope Software Technical Overview

查找适合自己的型号

上一页
N1092A
N1092A 28/45 GHz DCA-M（一个光通道），配有选件 CDR
起价
带宽: Up to 45 GHz
通道数: 1 optical
Module Type: SM/MM Optical
Supported Filter Range: 8.4 GBd to 64 GBd
Input Type: FC/PC optical
最大采样率: Up to 250 KHz
N1092B
N1092B 28/45 GHz DCA-M（两个光通道），配有选件 CDR
起价
带宽: Up to 45 GHz
通道数: 2 optical
Module Type: SM/MM Optical
Supported Filter Range: 8.4 GBd to 64 GBd
Input Type: FC/PC optical
最大采样率: Up to 250 KHz
N1092C
N1092C 28/45 GHz DCA-M（一个光通道）和 50 GHz DCA-M（两个电通道）
起价
带宽: Up to 45 GHz optical / 50 GHz electrical
通道数: 1 optical / 2 electrical
Module Type: SM/MM Optical, Electrical
Supported Filter Range: 8.4 GBd to 64 GBd
Input Type: FC/PC optical / 2.4 mm electrical
最大采样率: Up to 250 KHz
N1092D
N1092D 28/45 GHz DCA-M（四个光通道）
起价
带宽: Up to 45 GHz
通道数: 4 optical
Module Type: SM/MM Optical
Supported Filter Range: 8.4 GBd to 64 GBd
Input Type: FC/PC optical
最大采样率: Up to 250 KHz

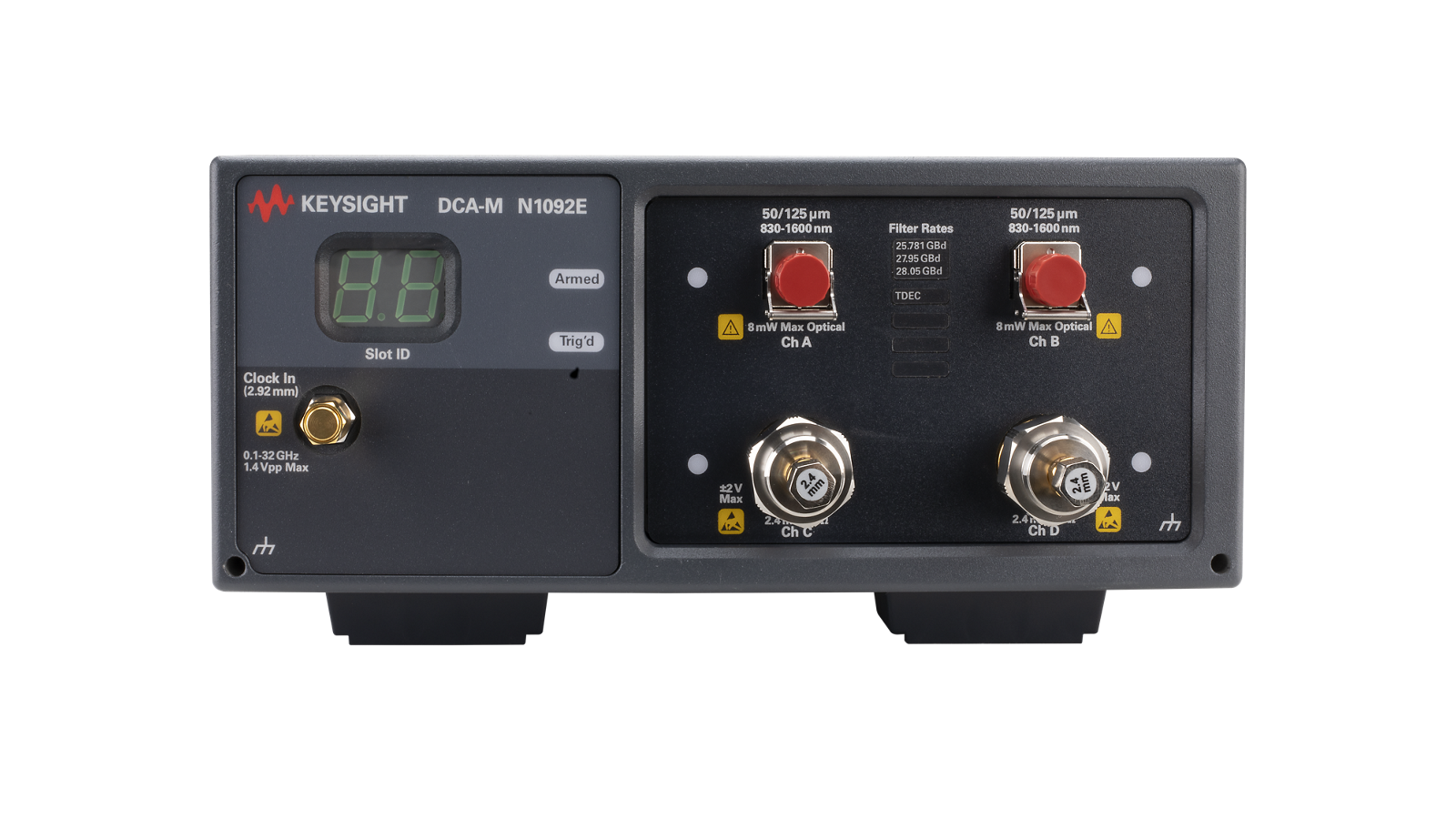

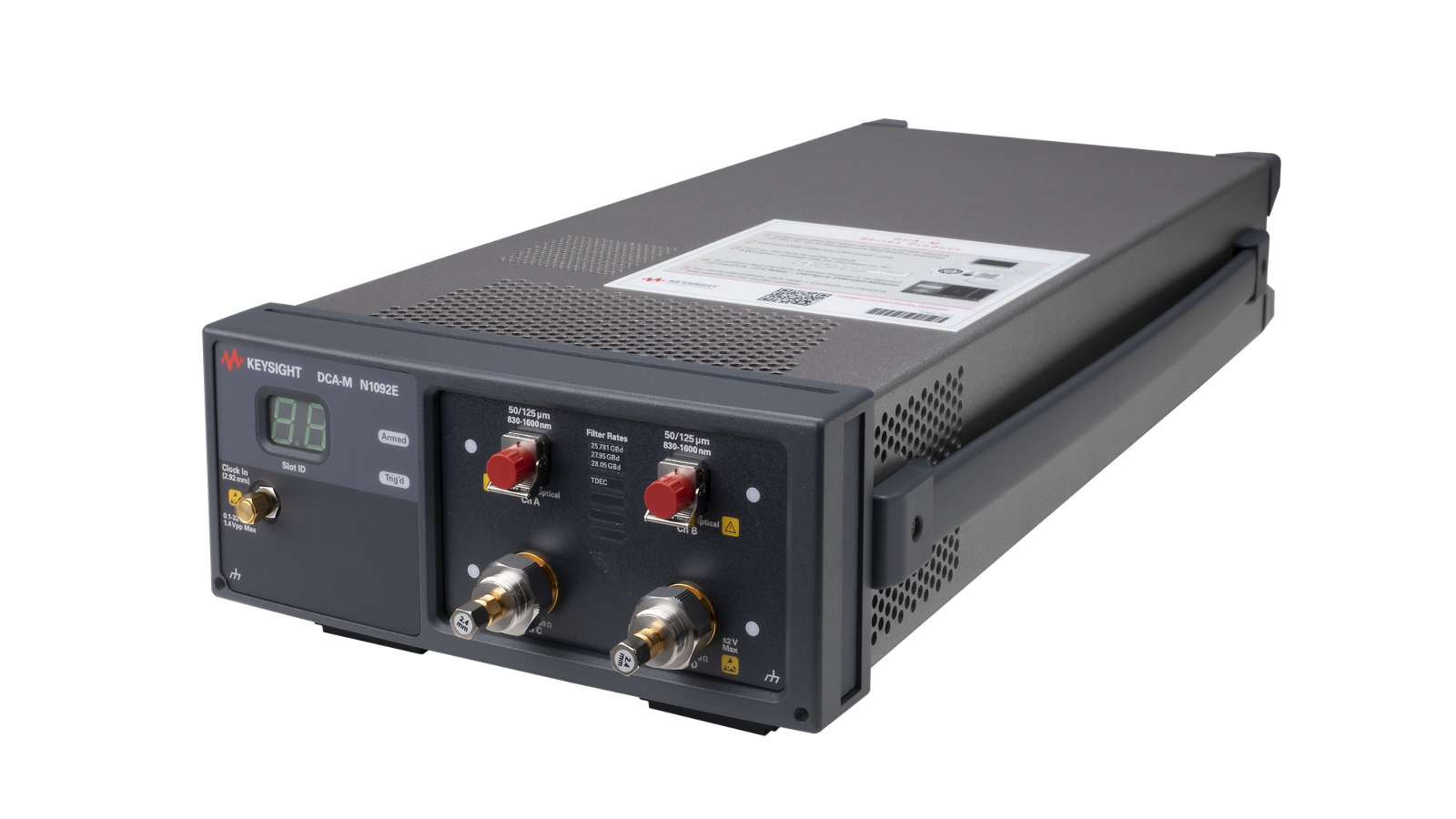

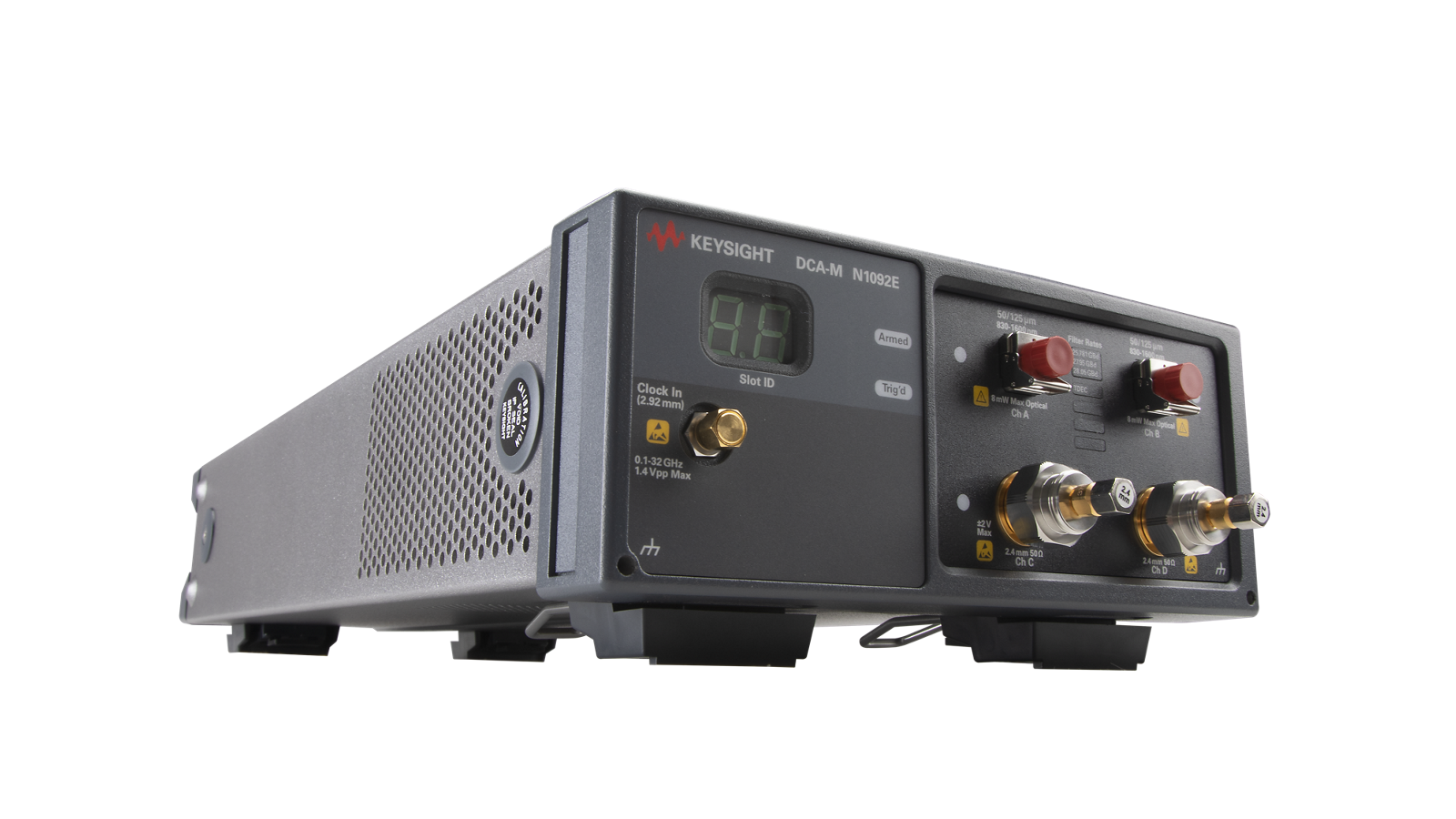

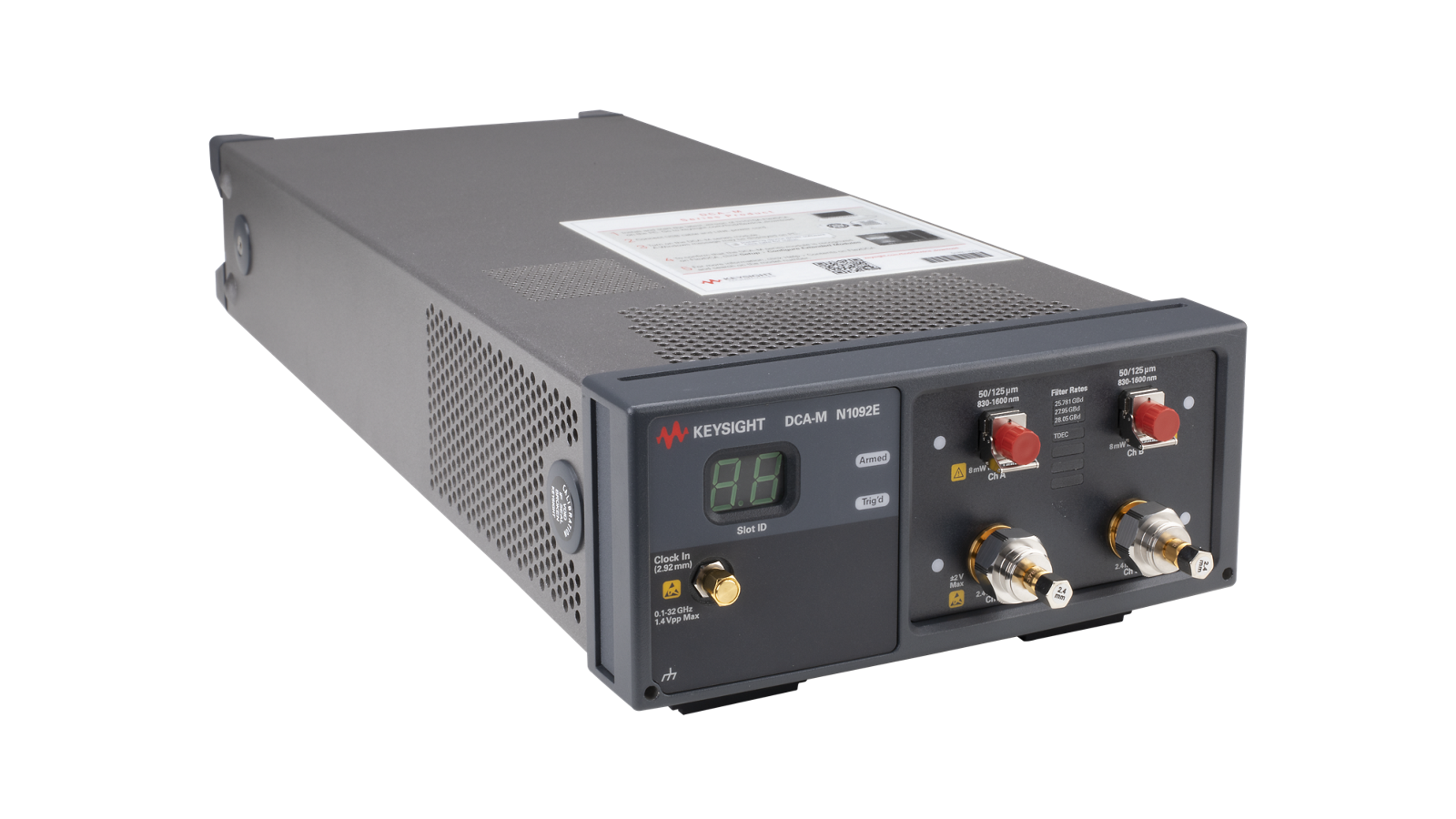

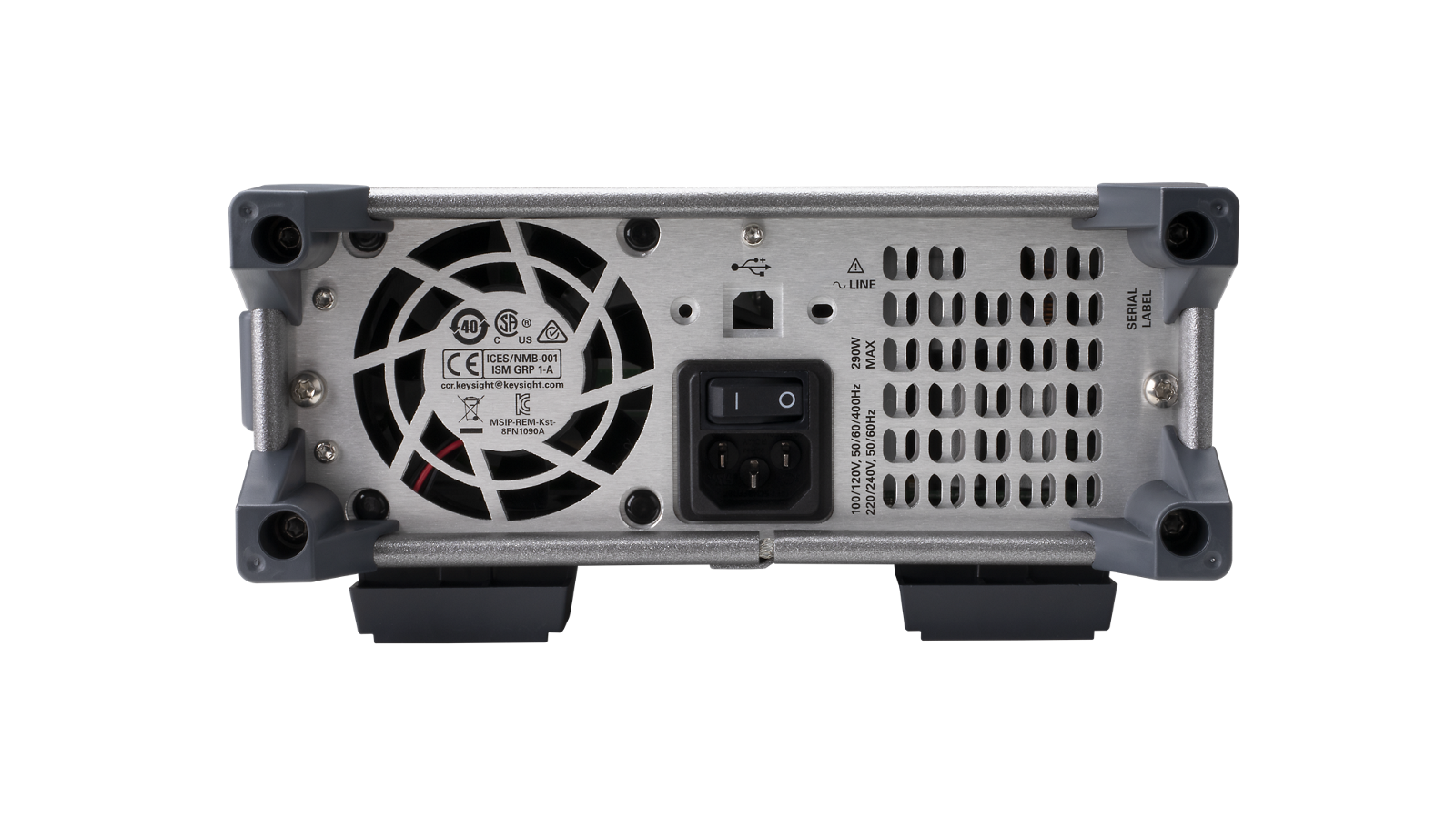

N1092E
N1092E 28/45 GHz DCA-M（两个光通道）和 50 GHz DCA-M（两个电通道）
起价
带宽: Up to 45 GHz optical / 50 GHz electrical
通道数: 2 optical / 2 electrical
Module Type: SM/MM Optical, Electrical
Supported Filter Range: 8.4 GBd to 64 GBd
Input Type: FC/PC optical / 2.4 mm electrical
最大采样率: Up to 250 KHz
N1094A
N1094A 30/50 GHz DCA-M（两个电通道）
起价
带宽: Up to 50 GHz electrical
通道数: 2 electrical
Module Type: Electrical
Supported Filter Range: 20 GHz to 50 GHz
Input Type: 2.4 mm
最大采样率: Up to 250 KHz
N1094B
N1094B 30/50 GHz DCA-M（四个电通道）
起价
带宽: Up to 50 GHz electrical
通道数: 4 electrical
Module Type: Electrical
Supported Filter Range: 20 GHz to 50 GHz
Input Type: 2.4 mm
最大采样率: Up to 250 KHz
N1090A
N1090A 1.25 Gb/s 至 11.3 Gb/s DCA-M（一个光通道）
起价
带宽: 10 GHz optical / 20 GHz electrical
通道数: 1 optical / 1 electrical (optional)
Module Type: SM/MM Optical, Electrical (optional)
Supported Filter Range: 1.244Gb/s to 10.5 Gb/s
Input Type: FC/PC optical / SMA electrical
最大采样率: 60 KHz
ellipsis
查看比较所有型号
