特点

5G NR 网络设备和无线元器件的高性能测试

  • 5G NR 高性能基站收发信机系统
  • 5G NR 元器件，包括远程射频头（RRH）、分布式单元（DU）、有源天线阵列、放大器、芯片

优势

  • 与台式仪器相比，EVM 和 ACLR 性能更高，占用空间更小，测试吞吐量更高（“云就绪”）
  • 12 GHz DUT IF 选件可扩展标配 8 GHz 矢量收发信机的带宽范围
  • 配备单个双向远程射频头，支持空中接口（OTA）并可节省空间和成本；射频头内可进行 2 种极化切换，覆盖全部 24.25 至 43.5 GHz 频段，并且可在电波暗室中提供出色的功率和 EVM 测量
  • 制造效率高：拥有 1.2 GHz 带宽、Tx/Rx 和出色的 EVM 和 ACLR，可作为单个仪器使用（包括开关、射频头、API、测量），可轻松执行自动化操作，系统准确度经过校准，可减少返工和错误判断

功能

  • 可生成和分析 5G NR（3GPP R16 和更高版本）宽带信号，包括 FR1（380 MHz 至 8 GHz，使用 12 GHz 选件）和 FR2（24.25 至 43.5 GHz）波形
  • 采用适合空中接口（OTA）的可扩展体系结构：避免因为开关切换和长电缆而产生过高的损耗，支持单个远程 mmWave 射频头

测量应用及软件

  • S9130A 系统可以在客户下单时由工厂完成配置，并提供以下测量应用软件：
  • N9085EM0E――5G NR 测量应用软件（X-App）
  • Y9085EM0E――5G NR 波形和测量应用软件

参见《S9130A 配置指南》，了解其他推荐的软件（用户安装），包括：N7631EMBC Signal Studio Pro for 5G NR、N7630EMBC for pre-5G、89600 VSA 软件和 KS8400A 测试自动化平台

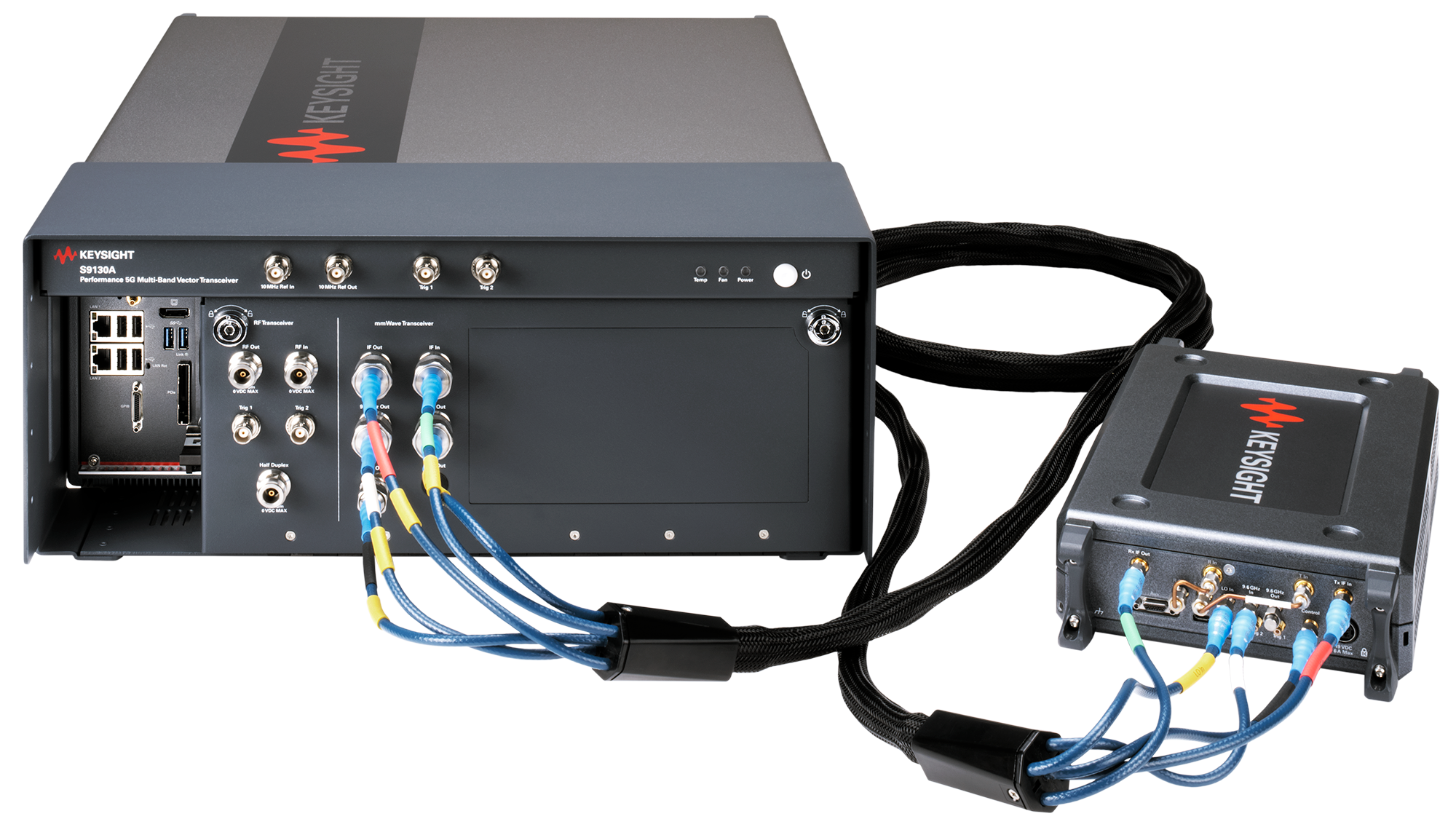

Keysight S9130A 5G 高性能多频段矢量收发信机配有 1 个收发信机，覆盖 FR1（380 MHz 至 8 GHz）范围；以及 1 个毫米波收发信机，覆盖 FR2（24.25 至 43.5 GHz）范围。

主要技术指标

下载技术资料
Generator/Analyzer Bandwidth
1.2 GHz
性能水平
n/a
Generator/Analyzer Bandwidth
性能水平
1.2 GHz
n/a
查看更多
Generator/Analyzer Bandwidth:
1.2 GHz
性能水平:
n/a
