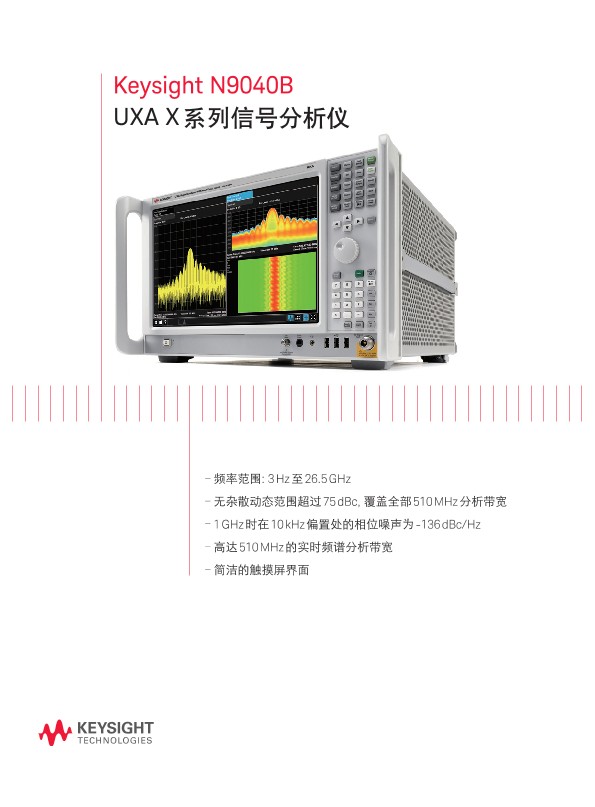

N9040B UXA X 系列信号分析仪

N9040B UXA X 系列信号分析仪主要技术指标概述

• 频率范围: 3 Hz 至 26.5 GHz
• 无杂散动态范围超过 75 dBc, 覆盖全部 510 MHz 分析带宽
• 1 GHz 时在 10 kHz 偏置处的相位噪声为 -136 dBc/Hz
• 高达 510 MHz 的实时频谱分析带宽
• 简洁的触摸屏界面

什么是 X 系列信号分析?

技术的前瞻性保护您的投资除了可升级仪器特性和功能之外，您还可以利用可升级的处理器、存储器、连通性等来优化您的投资并延长仪器的使用寿命，使您的测试仪器始终保持在最新状态。测量框架的一致性使您的团队能够更快地前进X 系列仪器备受信赖的信号分析能力和保持一致的操作习惯，帮助您在全公司范围内实现整体的测试完整性，在更短的时间内提升生产效率。

最广泛的应用和软件,满足您的测试需求使用 89600 VSA 软件满足不断变化的技术要求。89600 VSA 软件提供全面的解调和矢量信号分析工具，并领先于行业，持续率先推出针对新兴技术和标准的测试工具。

什么是"前瞻性" ?

真正具有前瞻性的信号分析仪应具备高度的灵活性，能够升级并增强所有主要的子系统: 机械、电子、固化软件和软件。UXA 的性能升级体现在以下 4 个方面:

• 可拆卸的 CPU 主板, 支持 CPU、存储器和 I/O 升级
• GPIB、USB 和 LXI/LAN 端口, 可用于自动测试
• 基于固化软件的测量应用软件, 可添加特定的或符合标准的功能
• 开放式 Windows®操作系统, 允许您在分析仪内部运行应用软件上述功能支持您随需求变化对 UXA 进行升级，从而更好地保护您的设备投资。

了解真实性能

只有真正了解您的设计内部发生了什么，才能帮助证明它是否真正能够胜任。UXA信号分析仪可以提高您的诊断洞察力: 作为 X 系列信号分析仪的旗舰产品，UXA 采用是德科技专有的 ADC/DAC 技术，并提供简洁的触摸屏界面。通过对难以捕捉的信号和宽带信号进行更广泛、更深入的分析 (包括已知和未知的信号)，UXA 能帮助您进一步提升设计的性能。在工作台上，您可以借助 UXA 的清晰显示来查看设计的实际性能。

迈上新台阶

UXA 旨在为用户提供最佳的性能，可以让您轻松表征在雷达、电子战应用领域中的最难捕捉的信号，譬如快速调频、宽带和瞬态信号。凭借业内领先的相位噪声性能和 SFDR 特性，UXA 可使您更清晰地查看关注的信号，并充满自信地进行设计表征。为满足当前及未来的需求，UXA 提供的标配功能包括外部混频、中频输出、预选器旁路和低噪声通路。本底噪声扩展 (NFE)技术能够精确地测量有可能被噪声掩盖的低电平信号。

随附的 I/Q 分析功能允许您查看在整个带宽上的幅度、相位或 I/Q 特性视图。PowerSuite 提供一键式参数测量，例如三阶互调 (TOI)、谐波和信道功率等参数。

简化测量设置, 开启全新洞察

UXA 采用了用户熟悉的 X 系列菜单结构，并针对触摸屏界面进行了优化。所有的设置项都能通过最多两次单击来打开。UXA 提供多种灵活的测量显示，可在 14.1 英寸多点触控屏上快速、清晰地显示结果。另外，增强的显示套件可帮助您对设计进行更深入的分析。

最大限度提升航空航天与国防应用设计的性能

借助UXA，您可使当前及未来的雷达和电子战(EW)系统的性能突破极限。首先，UXA具有业内领先的中频质量，在510MHz的分析带宽上提供超过75dBc的无杂散动态范围(SFDR)。其次，它的宽带带宽工作在26.5GHz的频率范围，可让您精确测量先进雷达系统中的参数，例如宽带信号调频线性度。您还能够表征极窄脉冲信号，量化脉冲深度80dB、上升/下降时间低至6.0ns的脉冲调制信号。

检测难以捕捉的信号

实时频谱分析(RTSA)选件可支持最高510MHz的带宽。使用RTSA，您能够以100%的POI检测持续时间最短3.5ns的信号，通过RTSA步进扫描查找高达26.5GHz及以上的偶发干扰。RTSA结合使用业内领先的89600VSA软件，能够帮助您透过复杂的信号表象洞悉问题根源。89600VSA可提供全套解调和矢量信号分析工具。这套工具可以查看信号的几乎所有方面并优化您最先进的设计。

诊断设计中的细微问题

借助UXA的相位噪声性能(-136dBc/Hz，1GHz时，10kHz偏置)，您能测量在雷达和电子战系统中用于探测慢速移动目标的激励器的杂散性能和相位噪声性能。通过添加相位噪声测量应用软件(N9068C)，对短时间的信号稳定性进行全面分析。

执行宽带矢量测量

目前，卫星系统需要通过宽带信道对接收到的数据流进行解调和分析。UXA在510MHz的分析带宽上提供极高的动态范围，以满足这一需求。通过添加89600VSA软件，UXA现可支持超过70种信号标准，并提供客制化I/Q或OFDM信号的解调功能。

维护数据安全

UXA提供多种设置选择，可满足最严格的数据安全要求。例如，可拆卸固态驱动器允许您将仪器轻松移动到其他的地方。您还能通过配置UXA，避免把测量结果或配置保存到仪器中，或阻止仪器的Windows程序启动。

请下载此文档以了解更多信息。
