台式LCR表
是德科技ZA2级台式LCR表包含E4980B系列，其功能远超基础阻抗测试范畴。该系列可对无源元件进行高精度、高可靠性的测量，支持高达3 GHz的频率范围。 我们的台式LCR表能在多种测试条件下（如不同频率、信号电平和偏置电压）精确测量包括电阻、电容、电感和阻抗在内的广泛电气参数。

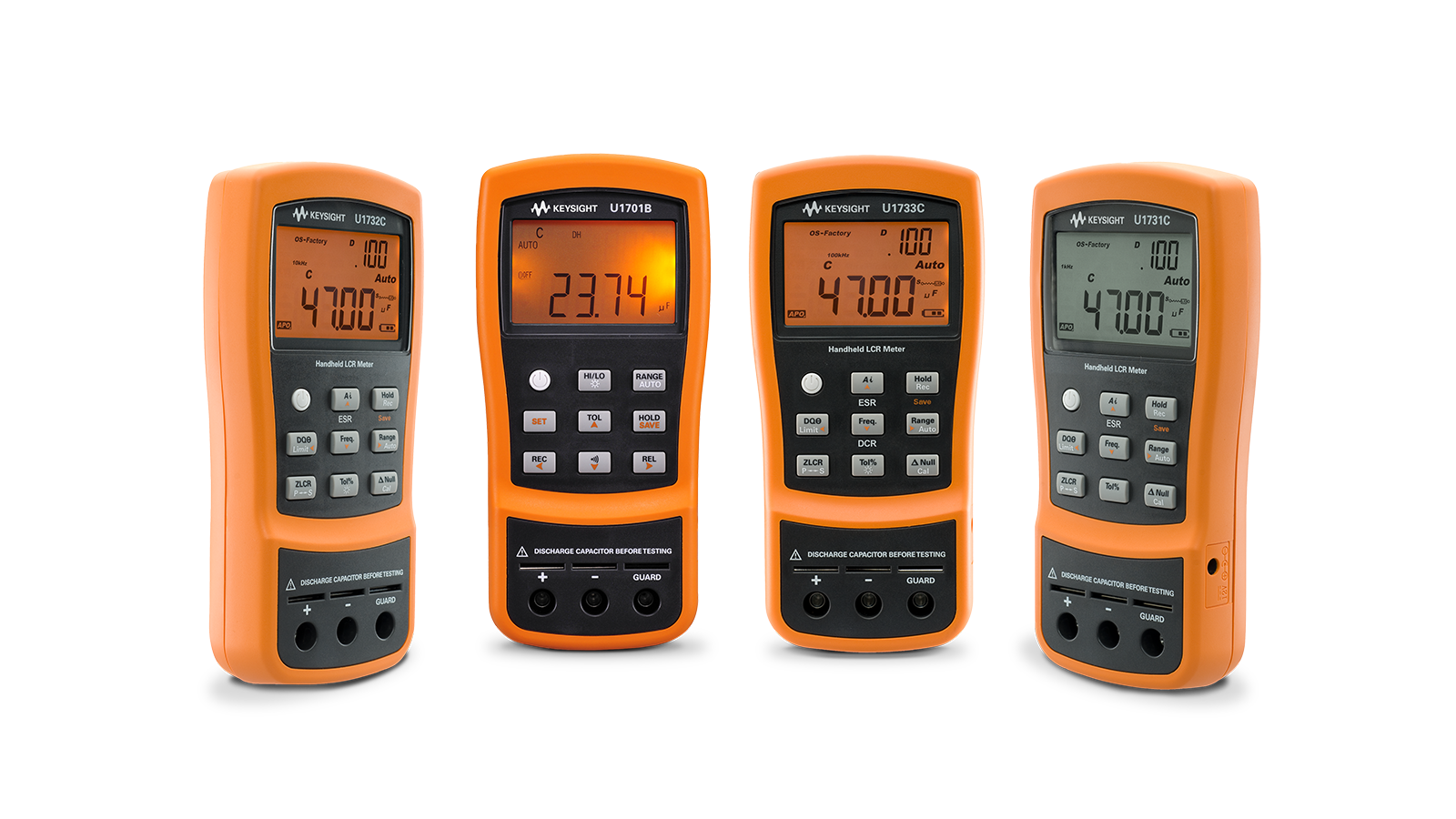

手持式电容与LCR表
是德科技ZA1级手持式电容与LCR表包含U1700系列。该系列产品兼具便携性与精准度，为移动测试和故障排查提供可靠易用的测量方案。专为实验室、现场或生产车间快速检测设计，可实现电容、电感和电阻的快速响应与精准测量。 机身紧凑却功能强大，无论您身处何地，它们都能以可靠性能满足各类元件测试需求。

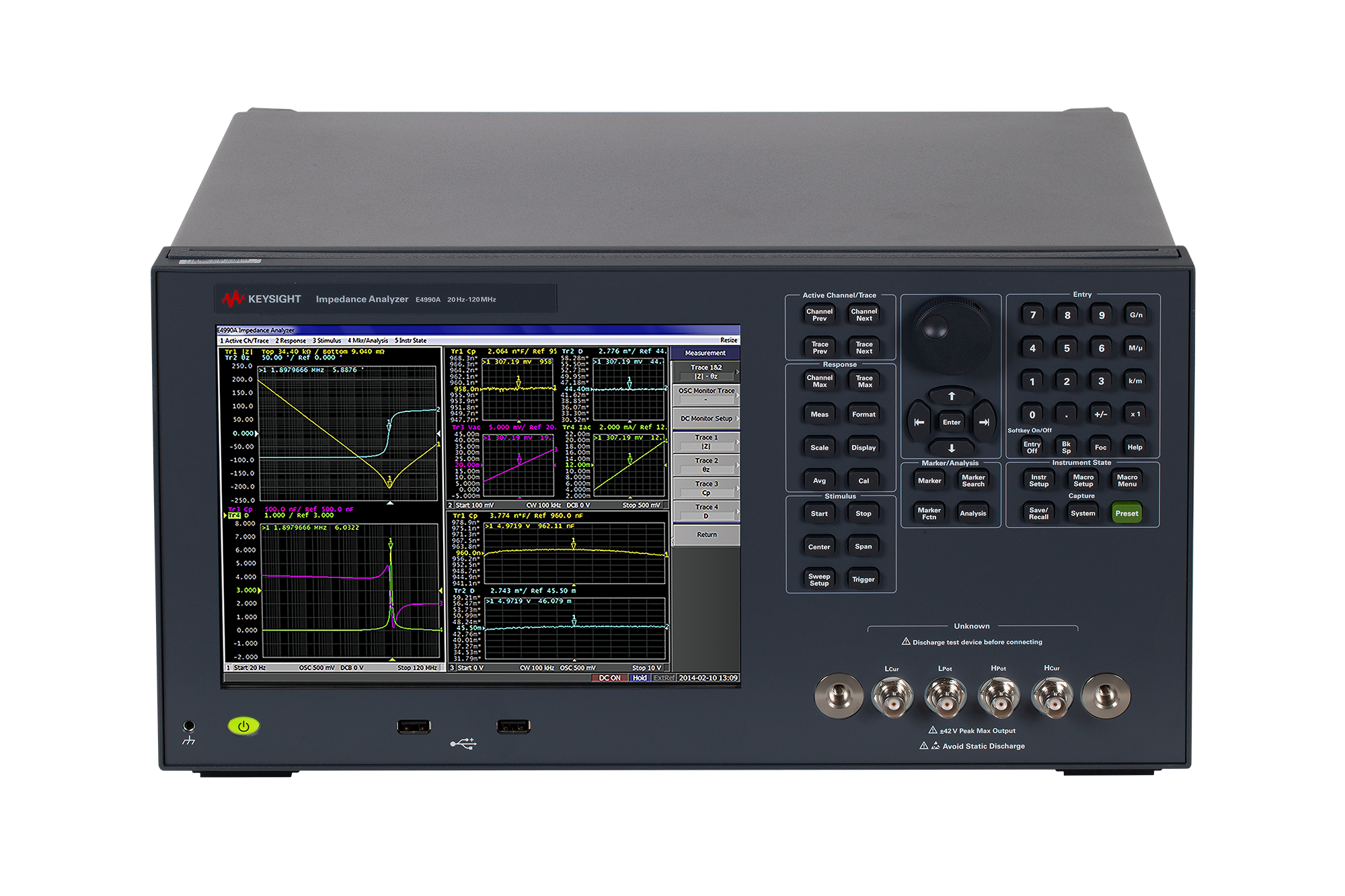

阻抗分析仪
是德科技ZA5级阻抗分析仪包含E4990A系列产品。该系列不仅涵盖通用LCR测量功能，更能深入解析等效电路建模、高频特性表征及材料验证等高要求应用场景。相较于台式和手持式LCR表，我们的阻抗分析仪提供扩展分析功能与灵活偏置方案，特别适用于复杂材料分析及器件特性表征。
几分钟内即可找到适合您应用的LCR表和阻抗分析仪
查找兼容的软件和配件
LCR 表与阻抗分析仪 软件扩展LCR 表与阻抗分析仪 的功能，实现远程控制、增强数据可视化，并精确表征材料特性或配件（如测试夹具、探针和校准套件）。
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
阻抗分析仪通过在一定频率范围内测量复阻抗，从而详细表征元器件、电路和材料的特性。
它在实现频率依赖性分析和谐振检测、支持电路建模以及优化信号完整性方面发挥着关键作用。这种更深入的洞察力使工程师能够更好地理解器件和材料在不同条件下的行为表现。
阻抗分析仪广泛应用于研发、验证以及材料科学和电化学分析等进阶 ，在这些领域中，精度和频率依赖性是基础。
LCR表通过施加交流测试信号来测量元器件的关键电气参数。
其主要测量参数包括电阻（R）、电容（C）和电感（L），这些参数定义了元件的基本电学特性。除此之外，该仪器还能推导出品质因数（Q）、损耗因数（D）和等效串联电阻（ESR）等参数，从而更深入地了解元件的性能。
这些测量是验证组件功能、确保符合规格要求以及在生产环境中维持质量基础 。
LCR表用于在固定或有限的频率范围内测量电阻（R）、电感（L）和电容（C），而阻抗分析仪则用于在宽频范围内测量复阻抗。
两者的主要区别在于测量能力和应用案例。LCR表专为在固定频率下进行快速、简便的测量而设计，因此非常适合生产测试和高吞吐量环境。相比之下，阻抗分析仪可进行频率扫描并提供详细的分析，因此更适合用于研发和元器件特性分析。
实际上，LCR表通常用于高速元件验证和通/不通测试，而阻抗分析仪则更适用于谐振分析、阻抗谱分析和电路建模等任务。是德科技的解决方案同时支持这两种应用场景，可构建从制造到进阶 的可扩展工作流程。
选择LCR表还是阻抗分析仪，取决于您的应用场景对频率的要求、所需的测量精度以及期望的测试速度。
对于生产或高通量测试，LCR表通常是最佳选择，因为它操作快捷且简单。对于研发或需要进行频率相关分析的应用，阻抗分析仪则能提供必要的深度和灵活性。
主要考虑因素包括所需的频率范围（固定频率与扫频）、是否需要图形化分析或电路建模，以及所需的吞吐量和自动化程度。对于既要求速度又要求精度的应用，是德科技的现代化平台集成了自动化功能，并确保在不同环境下测量结果的一致性。
阻抗分析仪可在宽频范围内测量电子元件、电路或材料的复阻抗。 阻抗包含电阻和电抗两部分，其特性随施加信号频率的变化而改变。通过分析阻抗，可深入了解电容、电感、损耗因数、品质因数等多种电气特性。这些测量是准确表征电容器、电感器等无源元件基础 也是评估进阶 所用材料基础 。
阻抗分析仪广泛应用于科研与生产环境。在开发阶段，它们能帮助确保阻抗匹配准确、优化电路性能并排查信号完整性问题。在制造过程中，它们通过验证元件是否符合要求规格，在质量控制中发挥关键作用。阻抗分析技术还应用于材料科学、电化学及生物医学工程等领域。
阻抗代表对交流电（AC）的总阻抗，包含电阻和电抗两部分，通常表示为 Z = R + jX。
电阻（R）是阻碍电流流动的实际元件，而电容（C）在电场中储存能量，电感（L）在磁场中储存能量。这些参数共同决定了元件在交流条件下的工作特性。
测量过程是通过向被测设备施加已知的交流测试信号，并测量由此产生的电压和电流响应来完成的。根据这些数值，可以计算出阻抗，并据此推导出电阻、电容、电感、品质因数（Q）和损耗因数（D）等其他参数。仪器 现代仪器 能够在宽频范围内以高精度自动完成这些计算。
LCR 表与阻抗分析仪 多个行业，用于测试各类电子元件和材料。
常见的电子元件包括电容器、电感器、电阻器、变压器、线圈以及印刷电路板（PCB）元件。除此之外，仪器 涉及半导体器件、介电材料、电池、电化学电池和进阶 ，其中包括生物阻抗系统。
这些测量数据是验证性能、确保产品质量以及推动汽车、航空航天和电子制造等行业创新基础 。
测试频率和偏置条件会直接影响阻抗特性及整体测量精度，因此它们是任何测试方案中的关键因素。
由于寄生效应和谐振等因素，元件的参数值通常会随频率变化，若选择不恰当的测试频率，可能会导致误导性的结果。偏置条件也起着重要作用；例如，施加直流偏置可能会改变某些元件的电容或电感，而交流信号电平则会影响器件的非线性行为。
为确保测量结果准确，应在与预期应用相关的频率下进行测量，并根据需要施加适当的直流偏置条件。遵循标准化测试方法（例如IEC指南）可进一步提高测量的一致性和可靠性。
在使用LCR表或阻抗分析仪时，精确的校准和正确的设置是基础 降低测量不确定度的基础 。
常见的误差来源包括灯具的寄生参数（如引线电感和杂散电容）、电缆损耗和阻抗不匹配、温度变化以及不正确的校准程序。如果处理不当，这些因素可能会导致显著的偏差。
通过执行开路、短路和负载校正，使用高质量的夹具和电缆，并保持稳定的环境条件，可以提高测量精度。遵循可追溯的校准程序也至关重要。是德科技的进阶 集成了内置校准程序和误差补偿技术，以提高测量结果的可靠性与重复性。
