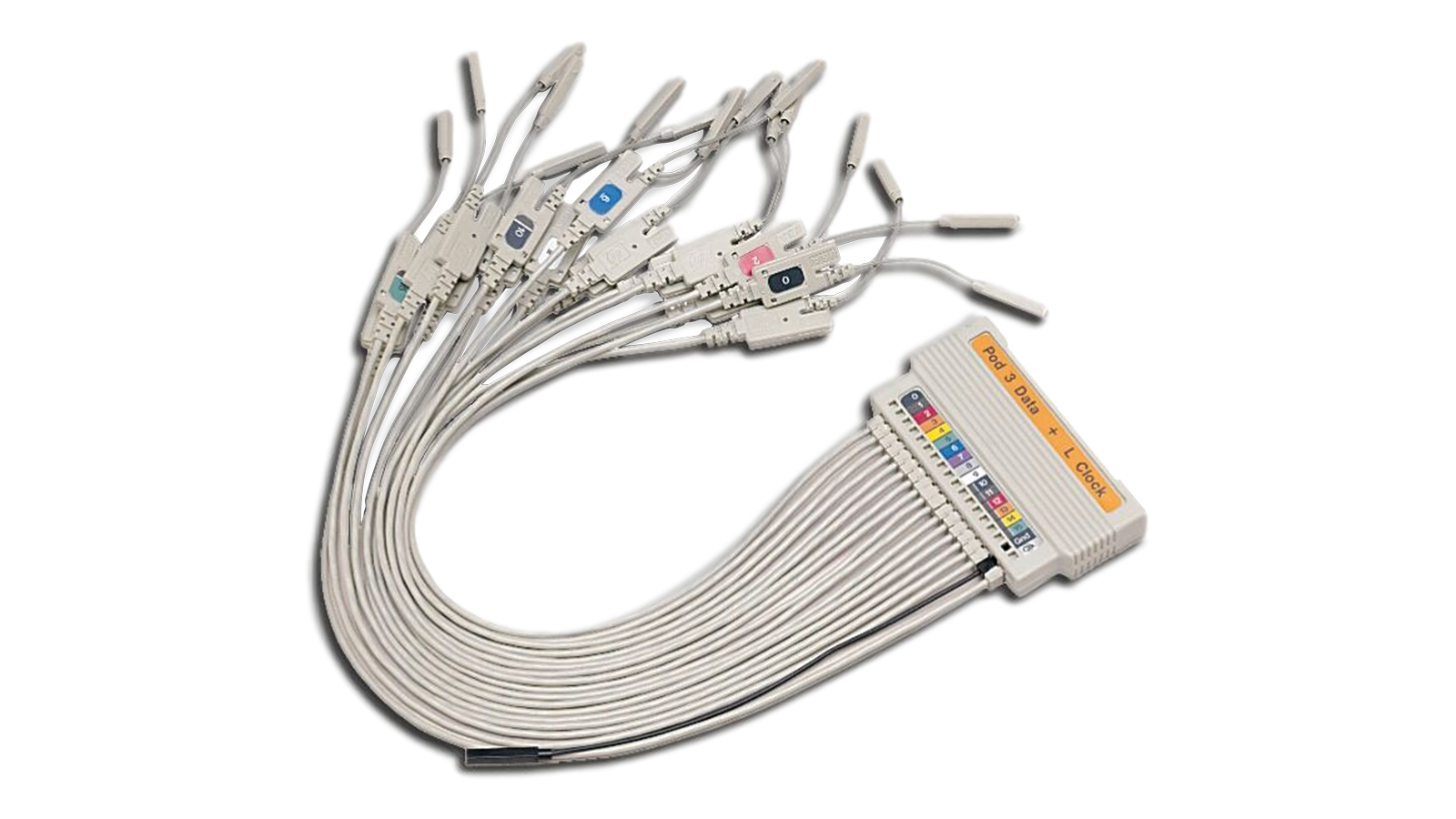

E5383B 单端飞线可采集目标中随机位置的信号，以及测量幅度 ≥ 600 mV 峰峰值的信号。

特点

信号接入

  • 17 个通道：16 个单端数据通道、1 个单端时钟通道

探头性能

  • 1.5 pF 等效负载电容
  • 等于探头所连接的逻辑分析仪的数据速率
  • 能够测量幅度最小为 600 mV p-p 的信号

连通性

  • 可采集目标中随机位置部分的信号
  • 可以连接到设计自带的连接器，或是与附带的 IC 测试夹配合使用

兼容：

  • 配有 40 针电缆连接器的逻辑分析仪 逻辑分析仪电缆连接器
  • 连接到 0.63 mm 方形针或 0.66-0.84 mm 直径的圆形针

如果探测点分散在目标上或者没有设计探测点，可以使用 E5383B 飞线套件。 这个探头可以连接到设计自带的连接器，或是与附带的 IC 测试夹配合使用，连接到元器件和其他电路板组件。 这个探头可与各种配有 40 针电缆连接器的是德科技逻辑分析仪配合使用。
