特点

主要特性：

  • 2 GHz 带宽（-3 dB）
  • 高电阻（1 MΩ）和低电容（1 pF）输入实现低负载
  • 宽泛的输入动态范围（±8 V）和偏移范围（±12 V）
  • 内置前照灯在探测期间提供良好的可视性
  • 包含多种探针附件
  • 直接连接至 AutoProbe 接口（无需使用电源）

兼容的示波器：

  • Keysight InfiniiVision 3000/3000T X 系列、4000 X 系列、6000 X 系列、5000、6000（6000 100 MHz 除外）、7000 和 Infiniium 9000、S 系列和 90000A 系列。

N2796A 是新一代带 AutoProbe 接口的低成本单端有源探头。 该探头集成了现代通用高速探测所需的众多特性，特别适用于数字系统设计、元器件设计/表征和教育研究应用。 其具有的 1 MΩ 输入电阻和极低输入电容（1 pF）提供了超低的被测器件负载。 这一优点与出色的信号保真度相结合，使得该探头特别适用于如今的数字逻辑电压。 而且，凭借其宽泛的动态范围（±8 V）和偏移范围（±12 V），该探头可用于多种应用。

对于高信号完整性探测，N2796A 2 GHz 有源探头是是德 1 GHz 带宽 Infiniium 和 InfiniiVision 系列示波器的完美补充。 N2796A 也可以与是德 2.5 GHz 或更高带宽的 Infiniium 9000 或 90000 系列示波器结合使用，是 1156A-1158A 有源探头或 InfiniiMax 探头的低成本替代方案。

N2796A 配有白色 LED 前照灯，用于照亮被测电路。 该探头由 InfiniiVision 和 Infiniium Autoprobe 接口直接供电，无需使用额外电源。 该探头还标配大量附件，可轻松连接至被测电路。

扩展功能

附件
查看所有附件

N2796A 有源探头，2GHz的特色资源

Data Sheets 2017.12.01

N2795A/96A/97A Single-ended Active Probes

N2795A/96A/97A Single-ended Active Probes

The N2795A/96A/97A are a new generation of low-cost, 1 to 2 GHz single-ended active probes with the AutoProbe interface (compatible with Keysight's InfiniVision and Infiniium family of oscilloscopes).

2017.12.01

User Manuals 2018.10.22

N2795A/N2796A Single-Ended Active Probes User's Guide

N2795A/N2796A Single-Ended Active Probes User's Guide

This manual contains user information for the N2795A and N2796A active probes.

2018.10.22

Technical Overviews 2021.09.24

Oscilloscope Probes and Accessories

Oscilloscope Probes and Accessories

To get the most out of your oscilloscope, you need the right probes and accessories for your applications. Keysight offers a wide selection of high-quality probes and accessories for your scope.

2021.09.24

Data Sheets 2017.12.01

Choosing the Best Passive and Active Oscilloscope Probes for Your Tasks

Choosing the Best Passive and Active Oscilloscope Probes for Your Tasks

Selecting the right probe for your application is the first step toward making reliable oscilloscope measurements, and each probe has an application for which it performs best.

2017.12.01

技术概述 2020.06.05

InfiniiVision系列示波器探头和附件

InfiniiVision系列示波器探头和附件

为了确保在示波器上获得最佳测量结果，您需要针对特定应用选择正确的探头和附件。 查看适用于InfiniiVision系列示波器的完整的探头和附件选择指南。

2020.06.05

Reference Guides 2010.10.01

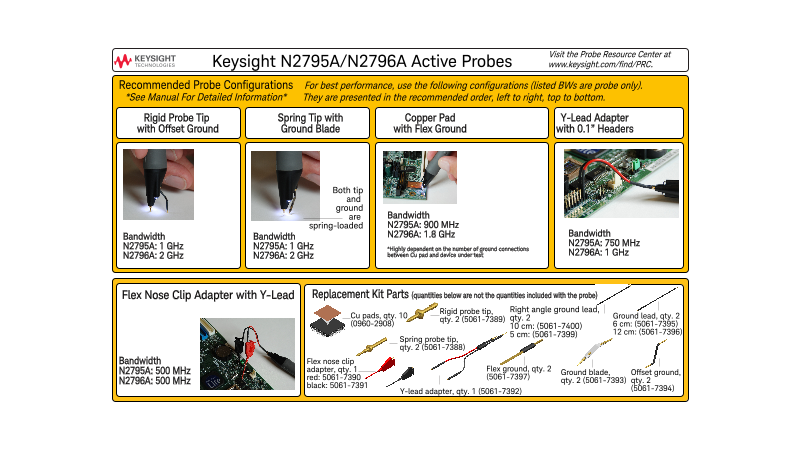

N2795A/N2796A Active Probes Configuration Card
