多功能IV测量用于半导体器件特性分析
KEYSIGHT 电流-电压分析仪提供准确、低噪声的源和测量功能，这对于半导体器件特性分析和材料研究至关重要。这些分析仪旨在处理各种电流和电压水平，从飞安电流到高压扫描，在各种应用中提供精确、可重复的测量。凭借灵活的多通道配置和直观的软件控制，KEYSIGHT IV 分析仪有助于加速器件开发、可靠性测试和工艺优化。立即索取我们热门配置之一的报价。需要帮助选择？请查看以下资源。
宽广的源/测量范围
支持对各类器件进行精确的IV特性表征，包括进阶 、模拟元件及低漏电流结构。
模块化系统架构
轻松执行单设备或多终端特性分析，适用于从早期研究到生产级测试的各类应用场景。
脉冲与瞬态静脉输液能力
利用内置脉冲功能，以亚毫秒级分辨率和快速测量采集能力，在最小化自加热的同时捕捉高速设备行为。
直观的用户界面，实现高效控制
EasyEXPERT 通过预配置的测量模板、实时绘图和数据比较功能，简化了测试设置与分析流程。
-
最大输出电流
1 A
-
最大输出电压
200 V
-
最小电流测量分辨率
0.1 飞安 至 5 皮安
-
最小电压测量分辨率
0.5 µV 至 100 µV
-
通道数
最多8个
最受欢迎的配置

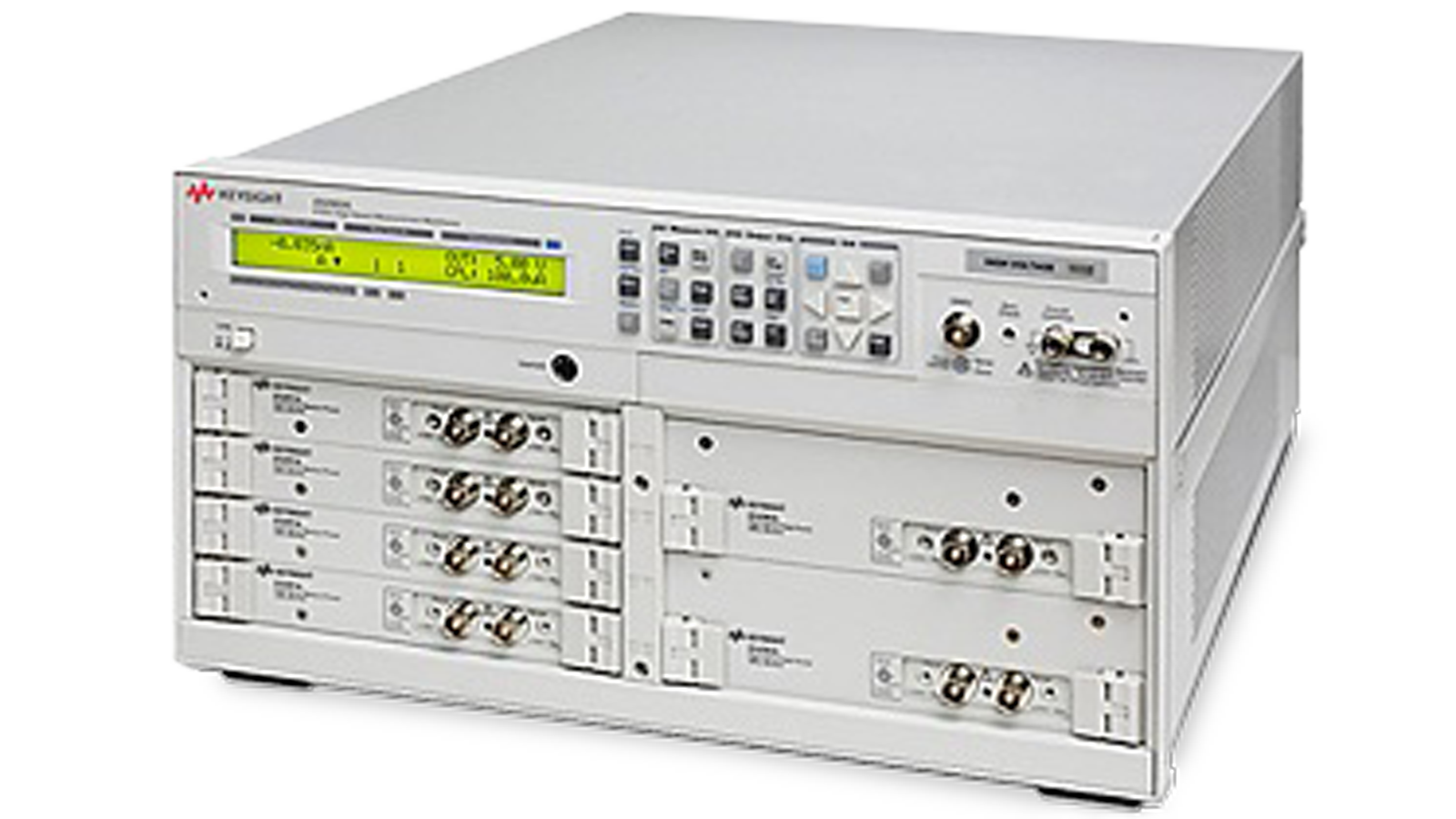

IV 分析仪 / 8 插槽精密型测量主机

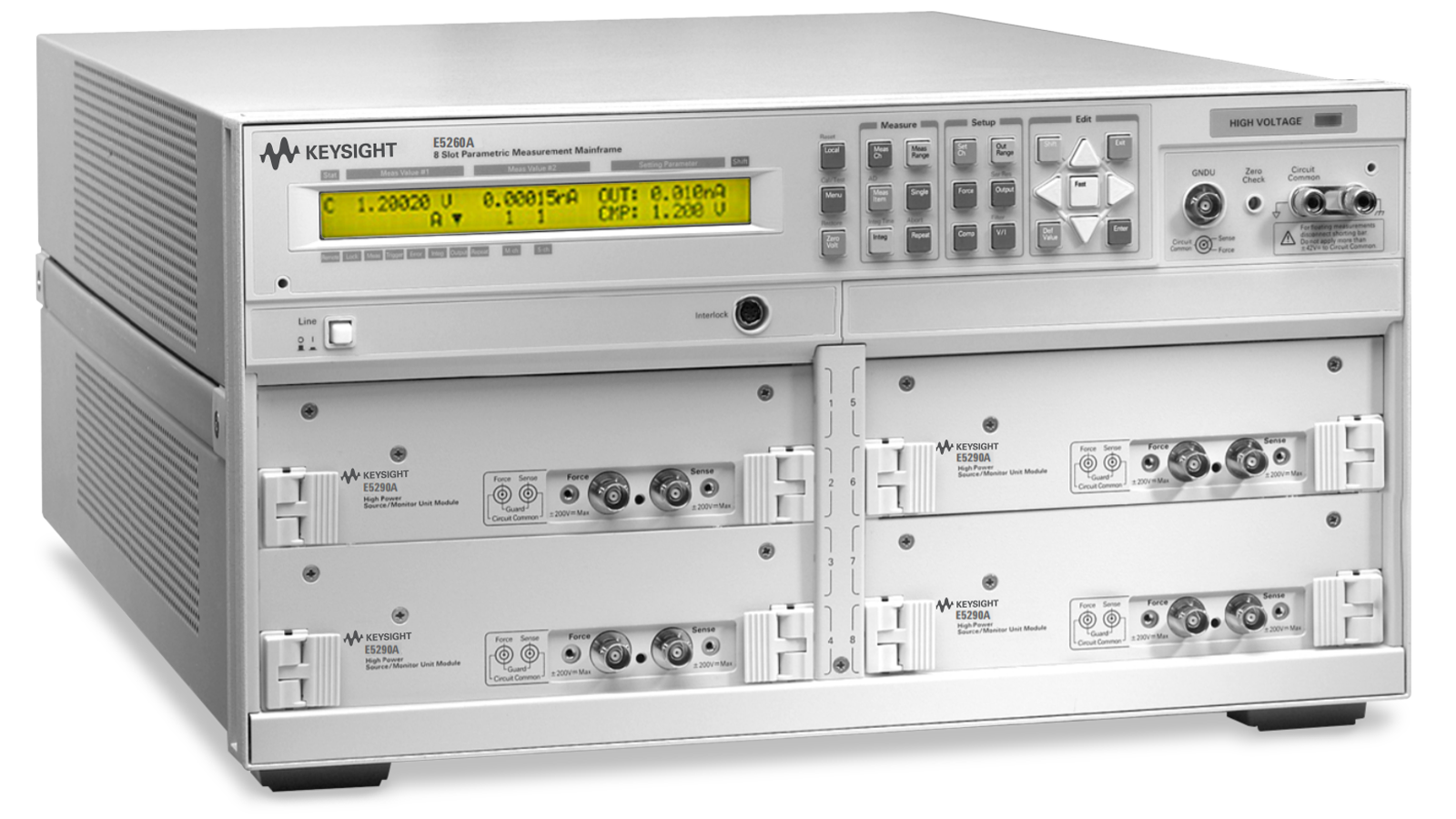

精密型 IV 分析仪 / 8 插槽精密型测量主机
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
电流-电压（IV）分析仪是一种精密仪器，通过在器件端子上同时提供和测量电流与电压，用于表征半导体器件的电气特性。 该设备通常由多个源表模块 SMU）构成，这些模块可同时输出电压或电流并测量另一参数。此类分析仪具备高分辨率、低噪声及宽动态范围等特性，对于提取阈值电压（Vth）、导通/截止电流比、漏电流、亚阈值斜率、电阻值、击穿电压及饱和电流等精确器件参数至关重要。 IV分析仪在工艺开发、器件建模、失效分析及可靠性测试中不可或缺，使工程师能够理解器件在各种电应力下的性能表现。基础 研究基础 当新型材料或器件架构（如有机半导体、二维材料或FinFET）需要精细化的电学探测基础 它们也成为基础 。
电流电压分析仪具有高度多功能性，可用于测试各类半导体器件与材料。其测试范围涵盖二极管、双极型晶体管、金属氧化物半导体场效应管、结型场效应管等传统器件；IGBT、碳化硅及氮化镓基晶体管等功率器件；以及薄膜晶体管、有机场效应管、忆阻器等新兴器件。 IV分析仪同样适用于评估电阻、电容等无源元件、光伏电池及传感器接口。其可执行低至飞安级别的微电流测量能力，能精确表征绝缘材料与高阻抗节点；而支持高达数百伏的电压扫描功能，则可实现击穿分析与高压应力测试。 对于SOI器件、高介电常数栅极堆栈及多栅极FET等多端口结构，分析仪的多通道配置可实现跨端口同步测量，显著提升测试效率。
多通道IV分析仪显著提升了复杂或多器件结构的测试灵活性、并行性及测试覆盖率。每个通道通常由精密SMU供电，可独立运行或与其他通道同步，在特定端子处输出或测量信号。此功能对MOSFET（栅极、漏极、源极、体区）、FinFET或堆叠晶粒结构等器件至关重要，基础在不同偏压条件下测量端子间的交互作用基础 多通道配置streamline 元件阵列、含数百测试点的晶圆或带片上开关矩阵系统的streamline 。通道耦合、源/监测同步及进阶 功能支持跨节点实时评估器件行为，在提升测量精度与重复性的同时缩短测试时间。此外，测试序列化软件增强了自动化能力，并支持跨器件或晶圆复用测试方案。
脉冲IV测量技术用于精准捕捉半导体器件的电气特性，同时能有效抑制连续（直流）测试过程中可能出现的热效应与电荷捕获效应。通过施加微秒至毫秒级别的短时电压或电流脉冲，工程师可最大限度减少自发热现象——该问题在碳化硅（SiC）、氮化镓（GaN）晶体管等功率器件及垂直结构中尤为突出。 脉冲测量基础 评估介电完整性、阈值偏移或进阶 中的滞后与捕获效应等瞬态现象基础 同样基础 。典型实现方案中，高速SMU或专用脉冲测量单元在施加波形的同时记录响应信号。 专为脉冲操作设计的IV分析仪具备紧凑的时序分辨率（亚毫秒级）、快速恢复能力和低建立时间。这些特性使工程师能够构建定制脉冲轮廓（如脉冲保持、双脉冲），并在真实开关条件下提取动态行为，这对验证高速或高压应用至关重要。
在选择IV分析仪时，工程师应仔细评估若干关键性能参数，以满足其应用需求。这些参数包括：
- 电流与电压范围：确定 系统能否满足设备对全范围供电与测量的需求，涵盖从亚皮安培级泄漏电流到安培级驱动电流，以及从毫伏级灵敏度到千伏级击穿电压的完整范围。
- 测量分辨率与精度：高分辨率模数转换器、低输入噪声及稳定的信号源是基础 亚阈值泄漏或栅极隧道效应等精细电学基础 。
- 速度与稳定时间：快速的 测量吞吐量和较短的稳定时间有助于缩短整体测试时间，尤其在自动化设置或晶圆级测试环境中。
- SMU通道数量： 涉及多终端结构或阵列化器件的应用 可受益于更高的通道数量和灵活的配置方案。
- 软件集成： 图形化测试软件的可用性 、脚本API接口以及与晶圆测试仪或开关矩阵的兼容性，对于实现大型测试套件的自动化以及生成可重复、可追溯的测试结果至关重要。
- 外形尺寸与扩展性：考虑系统是否支持模块化和未来的升级，以在不完全更换的情况下增加通道、脉冲单元或高压模块。
