实时频谱分析仪（RTSA）
/N9040B_50GHz_5_1600x900.png)
/N9040B_50GHz_3_1600x900.png)
/N9040B_50GHz_4_1600x900.png)
实时频谱分析仪特点
明察秋毫， 捕获更多信号， 了解更多信息。
利用我们的实时频谱分析仪（RTSA）选件，为现有的分析仪添加实时分析仪功能。 实时 UXA、PXA 或 MXA X 系列信号分析仪可以连续采集射频信号，包括位于大信号附近的低电平信号。 其条件触发功能可以查看瞬态或间歇性事件，并且启动信号捕获、测量和显示。 最终结果——您可以查看、捕获和分析更多的信号。
- 能够探测最短 3.33 ns 的信号，截获概率（POI）达到 100%
- 利用高达 510 MHz 的实时带宽进行扫描
- 利用外部混频器执行实时信号分析时，频率可高达 THz
- 利用高达 78 dB 的无杂散动态范围探测大信号遮蔽下的小信号
- 使用频率模板和时间限定触发来识别和记录可疑信号
- 通过阶跃式密度显示屏来监测覆盖分析仪整个频率范围的频谱跨度
- 您将能够捕获持续时间最短 3.57 µs 的间歇性或瞬态信号，从而对您的系统或信号环境更加充满信心。
- 您还可以快速切换到必备的传统测量，例如相位噪声、噪声系数等，以便更快地开发您的通信系统。
实时频谱分析仪（RTSA）功能可为您查找感兴趣的信号
在测试雷达、电子战或信号情报系统时，在复杂和动态环境中查找并测量感兴趣的信号非常重要。 使用这个实时频谱分析仪（RTSA），您可以使用模板在信号上触发，甚至可以在时域中查看信号。 在为 X 系列信号分析仪配备 RTSA 选件后，您可以快速找出因果关系。
实时频谱分析仪（RTSA）主要技术指标
频率选件
从 3.6 到 110 GHz
最大分析带宽
高达 1 GHz
最大实时带宽
高达 510 MHz
实时频谱分析仪(RTSA)相关使用案例
How to Analyze 5G Release 16 Base Station Signals
How to Measure Signal Quality in 5G Private Networks
How to Detect RF Spurious Emissions
How to Measure RF Phase Noise
_Testing.png)
_Testing.png)

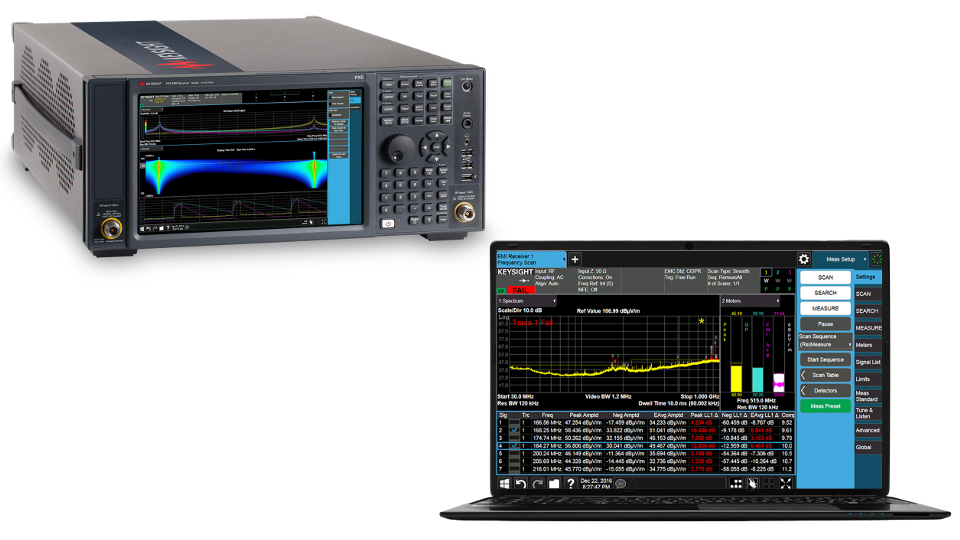

How to Conduct Electromagnetic Interference (EMI) Testing
How to Optimize SNR
利用 X 系列应用软件简化测量任务，提供可重复的测量结果
利用可下载的 X 系列测量应用软件，全面了解您的蜂窝、无线、航空航天/国防设备和设计性能。
- 综合型软件为您提供了丰富的一致性测量――从参数测量到符合最新标准（5G、IoT、LTE 和 WLAN 等）的无线测量随手可得，支持您更深入地洞察器件性能
- 我们的测量和专业技术不受硬件平台的限制，更有利于在设计、开发以及生产阶段始终保持一致性
- 您可以根据自身需求和预算状况，选择类型和期限最适合的许可证
实时频谱分析仪（RTSA）技术资料
实时频谱分析仪（RTSA）扩展功能
实时频谱分析仪 (RTSA)常见问答
实时频谱分析仪 (RTSA) 是一种能够连续处理给定带宽内所有信号样本的设备，不会出现数据间断。它利用快速傅里叶变换 (FFT) 将时域数据转换为频域数据，从而能够检测瞬态或难以捉摸的信号。RTSA 确保了无缝分析，这对于实时观察动态信号行为至关重要。
传统频谱分析仪使用扫频或基于块的 FFT 方法，由于数据采集过程中存在数据间断，可能会遗漏短时信号。而 RTSA 则提供连续、无缝分析，确保不会遗漏任何信号行为。这使得 RTSA 在检测瞬态和动态信号方面尤为有效。
>能够更准确地呈现信号环境。RTSA 无需在离散时间点对信号进行采样。相反，它们持续分析信号，从而提供信号行为的“真实”表征。
>测量设置更快，信号异常更容易识别。
>可轻松配置，仅显示对您重要的信息。它们为您的信号环境提供了极大的灵活性和洞察力。
截获概率 (POI) 指的是分析仪检测到给定持续时间和幅度的信号的可能性。在 RTSA 中，POI 通常表示为能够 100% 确定性检测到的最小信号持续时间。POI 受采样率、FFT 大小、窗函数和噪声基底等因素的影响。
六个关键因素会影响 RTSA 中的 POI：采样率、时间记录长度（FFT 大小）、窗函数、窗口大小、FFT 重叠和噪声基底。这些参数决定了能够以全幅度精度可靠地检测和测量的最小信号持续时间。
当信号跨越预定义的频率和幅度阈值时，频率掩码触发会被激活。这使得 RTSA 能够在动态环境中隔离特定信号，并根据信号行为启动测量或数据采集。
RTSA 使用重叠处理和优化的窗函数来确保对短时信号进行精确的幅度测量。重叠处理允许连续的 FFT 共享样本，从而提高以全幅度精度捕获瞬态事件的可能性。
将 实时频谱分析仪 RTSA 与 VSA 结合使用可以实现详细的后处理，包括解调和时域分析。可以使用 Keysight 89600 VSA 等实时分析仪软件回放、放大和分析捕获的信号，从而全面了解信号行为。
