如何表征双极型晶体管的IV特性曲线

索取报价

查看应用说明

+ 旗舰源量测仪

准确测量双极型晶体管（BJT）的IV特性

对双极型结型晶体管进行特性分析，需要施加受控电压并测量多个端子间的电流。测试系统必须支持在多个通道上提供电压或电流，同时测量电流和电压，以捕捉器件在不同偏置条件下的工作特性。

测量过程包括在基极-发射极和集电极-发射极结上扫过电压，同时记录每个步骤下的电流响应。要获得准确的结果，必须确保多通道同步运行、正确配置测量量程，并捕获宽动态范围内的电流变化，从而生成诸如古梅尔图（Gummel plots）等特性曲线。

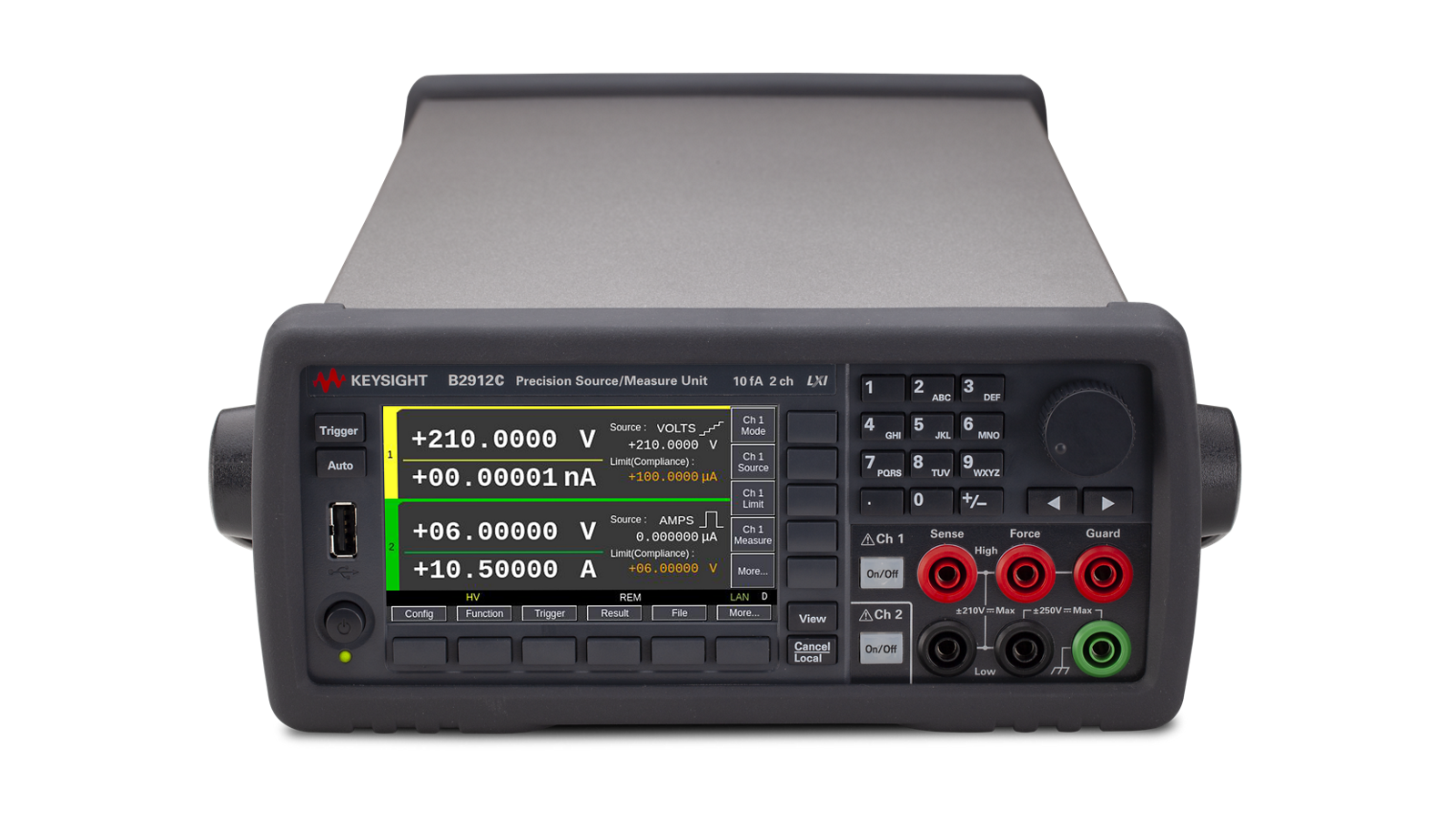

双极型晶体管（BJT）IV特性测试方案

双极型晶体管（BJT）的特性分析需要通过同步通道在多个端子上同时进行源极驱动和测量。该解决方案集成了双通道源测量单元，能够进行精确的电压和电流源极驱动，并具备高分辨率测量能力。它支持四象限操作，可在宽动态范围内进行精确的IV特性分析。该系统通过直观的图形界面，可实现自动电压扫描、实时图形可视化和数据记录。其他功能还包括防止器件损坏的顺应性保护，以及用于自动化的多种软件控制选项，从而能够高效且可重复地表征晶体管的行为。
