扩展并行板供电

并行在线测试系统需要在多个印刷电路板之间协调供电，同时保持稳定的继电器控制和同步的电源序列控制。测试架构必须支持电路板同时激活、继电器切换以及模块化电源管理，以提高并行测试核心的制造吞吐量。

该测量工作流程通过专用电源继电器和通用继电器对电源通道进行路由，从而将电压和电流路径分配到多块电路板上。该系统配置采用继电器映射、同步通道控制和共享电源路由技术，将标准的16块电路板供电能力扩展至最多支持20块电路板，以满足大规模并行制造环境的需求。

并联电路板供电方案

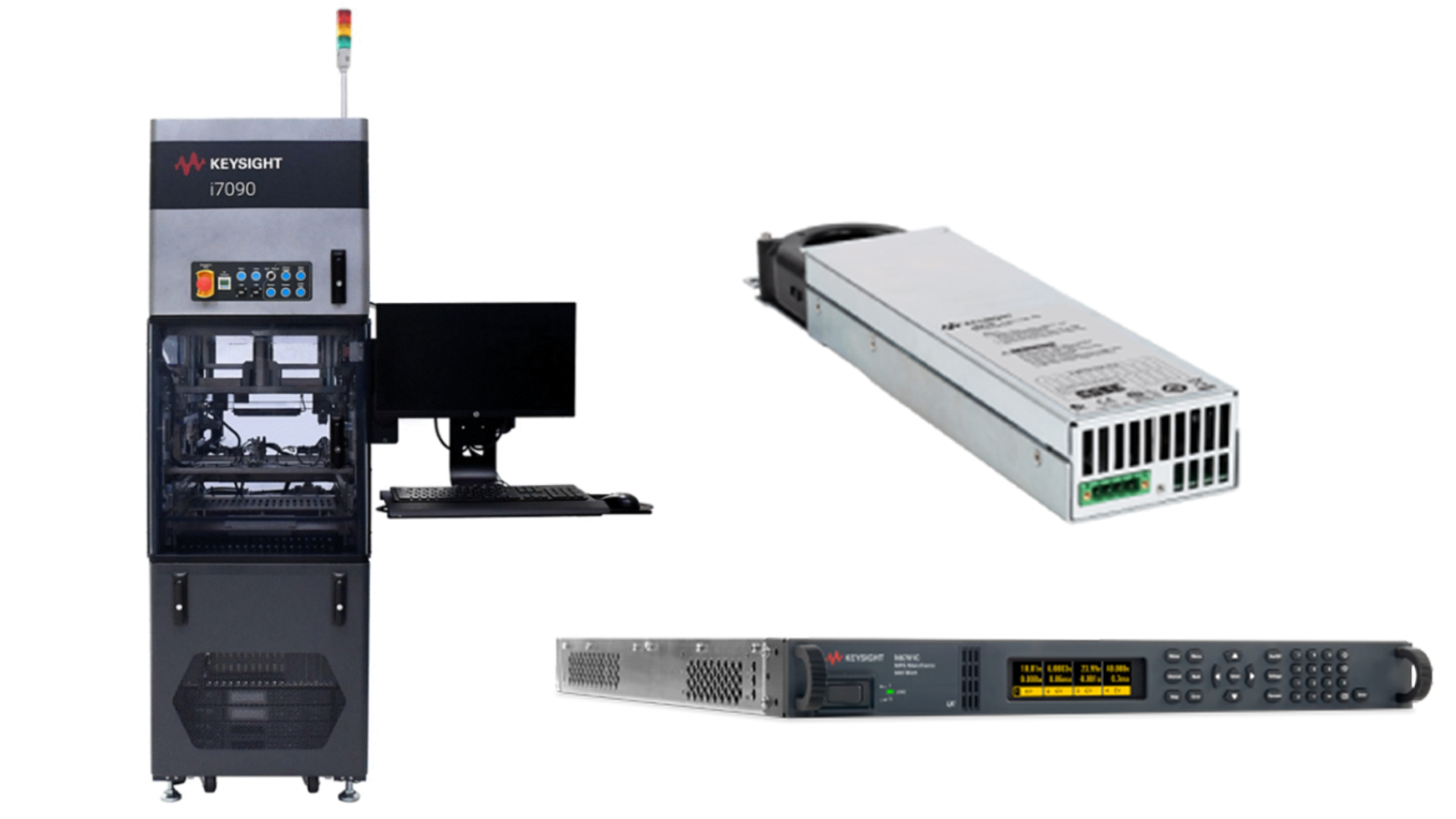

并行电路板供电需要协调的继电器切换、模块化配电以及跨多个在线测试通道的同步供电序列。该解决方案将 i7090 大规模并行电路板测试系统与 N6700 模块化电源以及一块内置 16 个电源继电器和 24 个通用继电器的内部电源继电器板集成在一起。该架构通过为每个扩展的电源通道路径分配四个通用继电器，实现了多块电路板之间的共享供电路由。 该系统支持同时为多达20块电路板供电，同时保持所有活动测试内核之间的继电器同步和受控序列控制。凭借集成的继电器映射和基于PXI的在线测试能力，该解决方案无需额外配备全尺寸测试系统，即可提高并行制造的吞吐量。
索取报价

探索我们并联电路板供电解决方案中的产品
