如何测量电容器的等效串联电阻和损耗

索取报价

查看应用说明

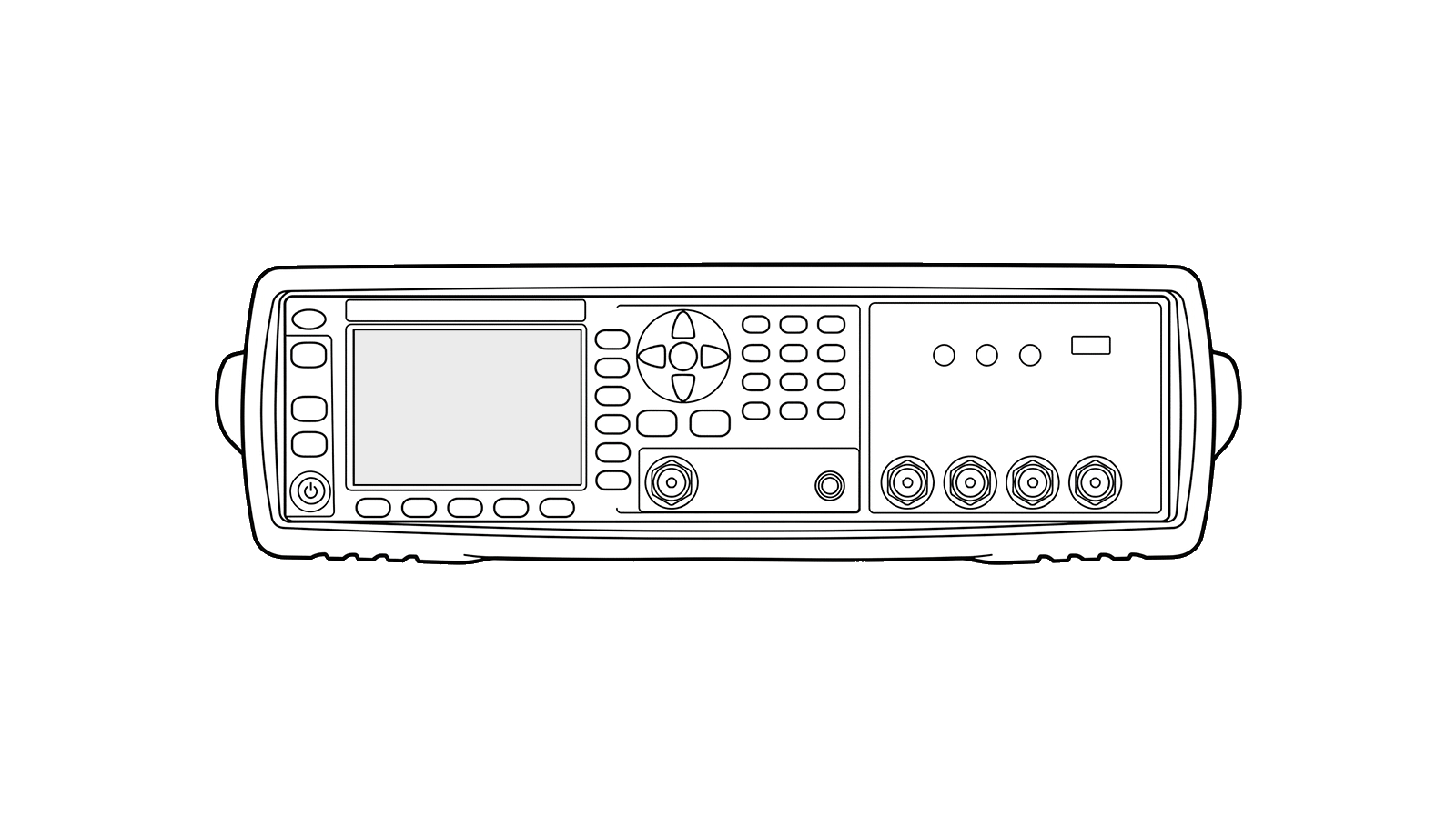

+ 台式LCR 表

理解电容器的损耗特性

等效串联电阻和损耗因数是定义实际电容器（超出理想电容范围）损耗的关键参数。它们反映了由电极电阻、介质损耗以及随频率增加而加剧的寄生效应所导致的电阻损耗。过高的等效串联电阻（ESR）会在电源传输网络、信号调理及高频电路中导致功耗增加、效率降低、热量积聚以及滤波性能下降。准确的损耗表征有助于确保可靠运行、支持元器件选型，并能在实际工况下进行验证。

工程师通过采用精密阻抗测量技术，在不同频率下测量电容器的等效串联电阻和损耗因数，从而评估其损耗特性。通过分析与频率相关的阻抗，他们能够识别主要的损耗来源，比较不同电容器技术，并评估其在特定工作条件下的适用性。这些测量结果为元器件质量提供了关键信息，既可用于验证其是否符合设计规范，也有助于改进电路行为建模。

电容器等效串联电阻测量方案

该解决方案利用具有宽频带覆盖范围和稳定测试信号生成能力的精密LCR表，可对电容的等效串联电阻和损耗因数进行高精度测量。该LCR表提供可控的交流激励，其频率和电压水平均可配置，从而能够以高分辨率和低噪声实现精确的阻抗测量。其稳定的测量架构使工程师能够准确量化不同频率下的电阻损耗和介质损耗，即使对于低损耗元件也是如此，同时保持出色的重复性。电容、电阻和损耗因数的同步测量，可全面表征电容器在实际工作条件下的行为特性。频率扫描测量、可选测试信号电平以及等效电路建模等进阶，支持对损耗机制和阻抗特性的详细分析。工程师可生成等效串联电阻与频率的关系曲线以及损耗因数曲线，从而评估性能趋势、识别高损耗器件并评估其频率依赖性行为。一致的测量条件和补偿技术确保了不同器件和测试设置之间的可靠比较。通过实现准确且可重复的阻抗分析，该解决方案可提高电路效率、增强热性能，并支持半导体、射频和电力电子应用中的长期可靠性。
