采用低相位噪声信号发生器实现锁相/时钟精度

在最终确定振荡器和时钟电路设计前,验证射频转换性能需要精确且频率稳定的信号源。高纯度信号发生器可替代系统的本地振荡器(LO)和时钟,为早期测试提供所需的精度和可重复性。 在测试设置中,一台信号发生器为混频器提供LO输入,另一台则为模数转换器(ADC)和现场可编程门阵列(FPGA)提供采样时钟(参见应用说明图4)。通过将ADC和FPGA的内部基准振荡器进行频率锁定,可确保信号链全链路保持同步且时序关系一致。

该设置使工程师能够在受控条件下精确测试系统行为,且独立于原型振荡器硬件。精密信号发生器产生的低相位噪声和极少杂散信号,有助于在源信号杂质影响较小的情况下表征接收机性能。此类测试涵盖系统开发阶段的灵敏度、线性度及噪声底限评估,远早于生产时钟和本振电路投入使用之前。

LO / 时钟替代方案

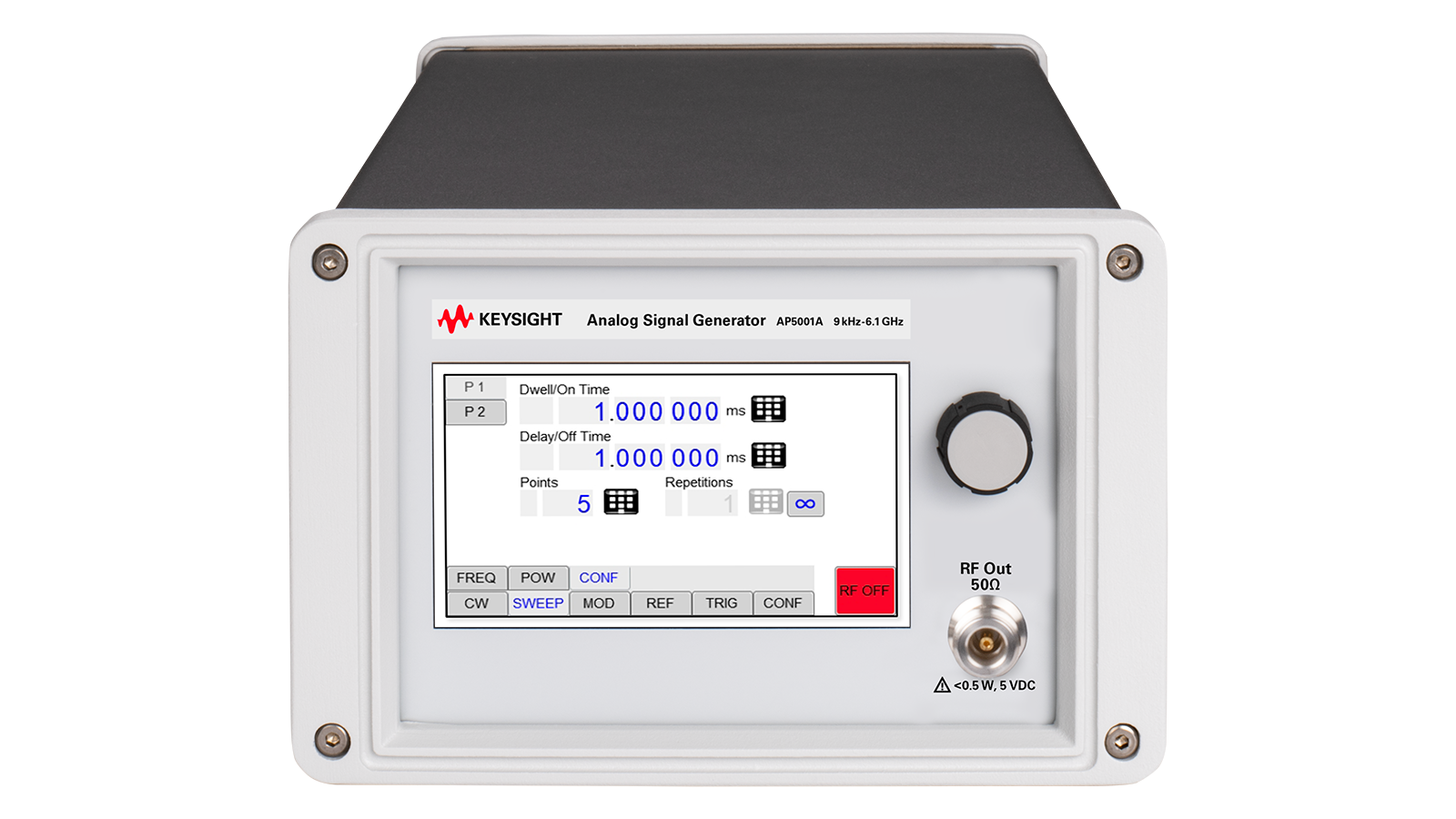

在射频产品开发的关键阶段,采用稳定、高纯度的信号源替代本振(LO)和时钟元件,是射频转换性能测试基础 获得最佳测试结果基础 。是德科技的紧凑型模拟信号发生器是一款便携式高性能仪器,覆盖频率范围从9kHz至26GHz。

该解决方案提供卓越的信号纯度,在1 GHz(20 kHz偏移)时具有-130 dBc/Hz的低相位噪声,杂散信号极少,谐波压低至-40 dBc(1 GHz)。它还支持频率锁定功能,可无缝集成于多源系统中。此外,该方案以高性价比为设计目标,使工程师在产品开发阶段无需占用更昂贵的信号发生器资源。

探索我们LO/时钟替代解决方案中的产品
