特点

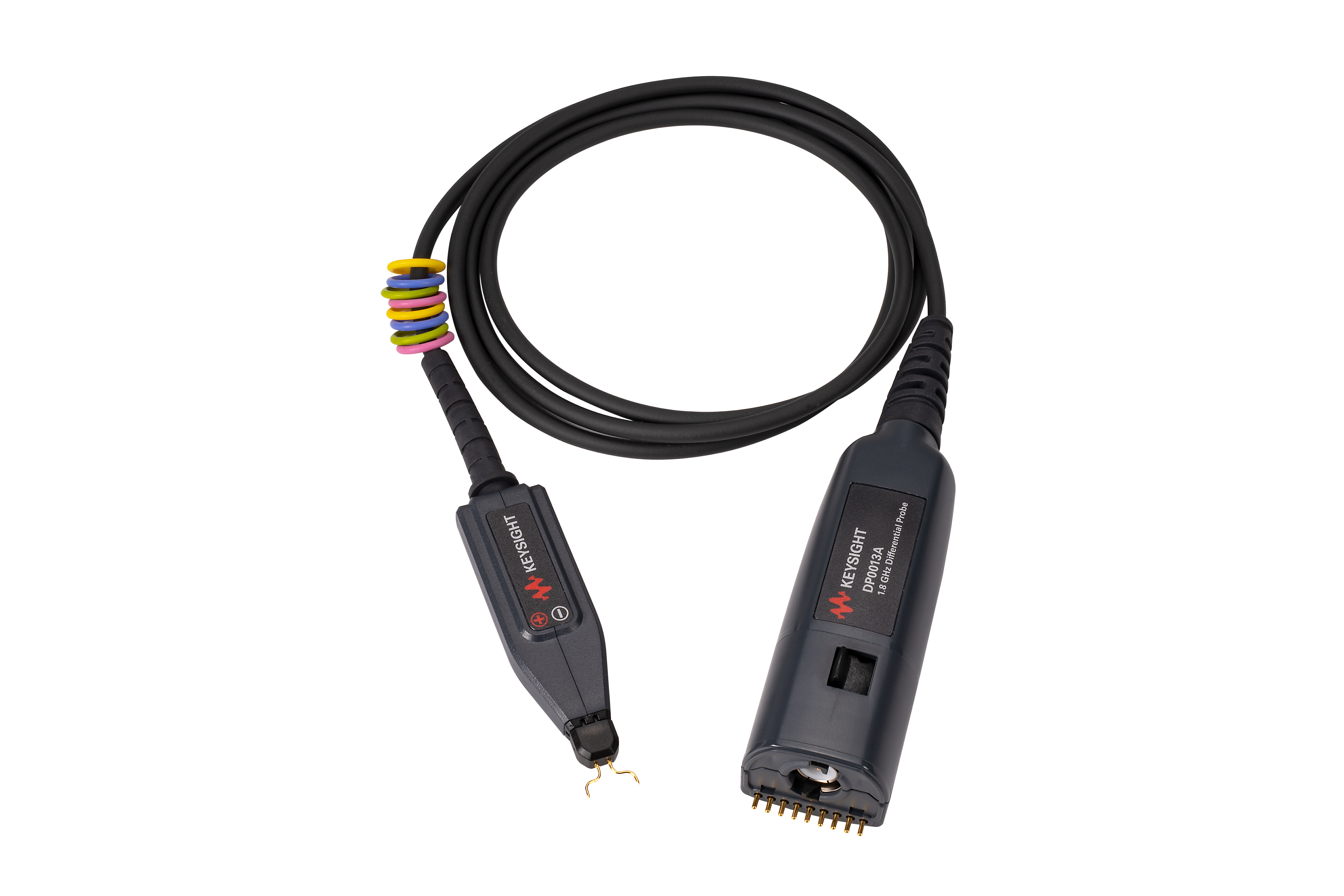

Keysight DP0011A 是 DP001xA 系列差分有源探头中的一员，具有 500 MHz 带宽。 这些探头可以为当今各种高速功率相关测量（例如电机驱动、汽车差分总线测量和高速数字系统设计）提供出色的通用差分信号测量。
  • 带宽：500 MHz
  • 最大差分量程（直流和交流峰值）：±42 V
    • 在 17:1 自动衰减范围时，最大差分量程为 ±4.2 V
    • 在 85:1 自动衰减范围时，最大差分量程为 ±42 V
  • 输入阻抗：1.7 MΩ / 1.5 pF
  • 电缆长度：1.3 米
  • 兼容的示波器
    • Keysight InfiniiVision 3000T X、4000 X 和 6000 X 系列
    • Keysight Infiniium EXR、MXR 和 S 系列
    • Keysight Infiniium UXR、V、Z、Q 和 90000 X 系列，需要使用 Keysight N5442A 适配器

每个 DP0011A 系列差分有源探头收纳在硬质塑料手提箱中，并随附以下标配附件：

  • 一对带插孔的 Y 型导线（2 条）
  • 一对焊入式 Y 型导线（2 条）
  • 90o 带插孔的接地线（1 条）
  • 微型电路挂钩测试夹（2个）
  • 可调式点测探头（2 个）
  • 探针收纳盒（2 个）
  • 圆柱销（10 个）
DP001xA with DUT using socketed Y-lead pair

您是否在寻找不同带宽的 DP001xA 系列差分有源探头？
