- Support for PCI-X Mode 1 and 2 (Mode 2 up to 200 MT/s DDR)
- Exerciser (option #300) with full capabilities, including split transactions, 4 MB of data memory (512K x 64 bit) and real-time generator
- PCI-X state analyzer with 4M state trace memory
- Protocol checker of over 64 PCI-X protocol rules in real time
- 64 bit data and addressing
- Unidirectional data path verification
- Real-time data compare
- PCI-X Mode 1 and 2 compliant

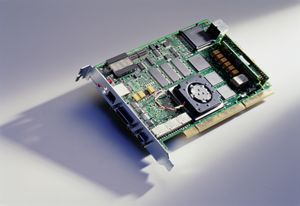

Keysight E2930A是组合了练习器和协议分析仪的PCI- X DDR I/O协议测试卡,它为PCI- X 2.0 模式1和模式2提供最新的验证技术。
Keysight E2930A练习器和协议分析仪是PCI- X DDR I/O协议测试卡,它提供PCI- X 2.0 模式1和模式2的最新验证技术。计算机行业的研发和质量保证工程师能用它调试、高效测试和验证基于PCI-X的设计,例如服务器、主板、芯片组、RAID系统和网络接口卡。 E2930A可提升速度,显著增加测试覆盖,大大提高设计质量,并降低代价高昂的周转和召回风险。
该模块测试卡融合了PCI- X协议检查器、PCI- X练习器和协议分析仪。协议练习器能发送和响应规定的流量码型。它是完全可编程的,因而能作BIOS测试,在系统所有数据通路施加应力,测试临界情况,以及测试错误恢复系统。协议分析仪则是典型的分析、查错和性能优化的优秀调试测试工具。在用练习器设置时,它能观察设备的总线流量,展示可能发生的问题。
E2930A是短PCI-X卡,只需插入被测设备,用交互式的图形用户界面、C应用程序接口或TCL接口对它进行控制。
- 支持 PCI-X 模式1 和模式 2 (模式 2 高达200 MT/s DDR)
- 练习器(选件 #300) 具有全部能力,包括分离交易, 4 MB 数据存储器(512K x 64 bit) 和实时发生器
- PCI-X 状态分析仪带4M 状态迹线存储器
- 协议检查器实时检查64 项PCI-X 协议规则
- 64 bit 数据和地址
- 单向数据路径验证
- 实时数据比较
- 适应PCI-X 模式1 和模式 2
- USB 2.0
- 可在系统内通过PCI-X 控制
- 实时性能分析
- 系统验证包(选件 #310) ,带遵从性测试
- C-API (命令应用程序接口)
- GUI (图形用户界面)
- TCL 接口
- Keysight 技术创新协议变换器和随机化器技术
