特点

特性和性能

  • 300 KHz 至 9 GHz,2X16 全交叉开关矩阵——固态开关
  • 极快的开关速度和超长使用寿命,可以降低总测试成本
  • 超高的隔离度,可以最大限度减小高密度 ATE 系统中的串扰
  • 内置温度校准功能,确保温度稳定度

功能

  • 在自动测试应用中路由射频和微波信号
  • 根据需要灵活地构建开关矩阵,可以有效降低成本

M9164B 2X16 PXIe 开关矩阵(300 KHz 至 9 GHz)是一款全交叉开关矩阵,可提供开关式多端口 VNA 解决方案。它采用 PXIe 架构,能够实施更大规模的多被测器件或多端口测量,例如 5G 大规模 MIMO 天线测量等

Configuration
2X16 full cross-bar
ConnectCheck
2X16 full cross-bar
Frequency
3.1 GHz - 18 GHz
频率范围
300 KHz to 9 GHz
最大频率
9 GHz
模块类型
Solid State Switch Matrix
Configuration
ConnectCheck
Frequency
频率范围
最大频率
模块类型
2X16 full cross-bar
2X16 full cross-bar
3.1 GHz - 18 GHz
300 KHz to 9 GHz
9 GHz
Solid State Switch Matrix
查看更多
Configuration:
2X16 full cross-bar
ConnectCheck:
2X16 full cross-bar
Frequency:
3.1 GHz - 18 GHz
频率范围:
300 KHz to 9 GHz
最大频率:
9 GHz
模块类型:
Solid State Switch Matrix
Ports:
16 ports
Switch Configuration:
n/a
Switch Type:
Matrix Switch
类型:
PXIe Solid State Switch Matrix

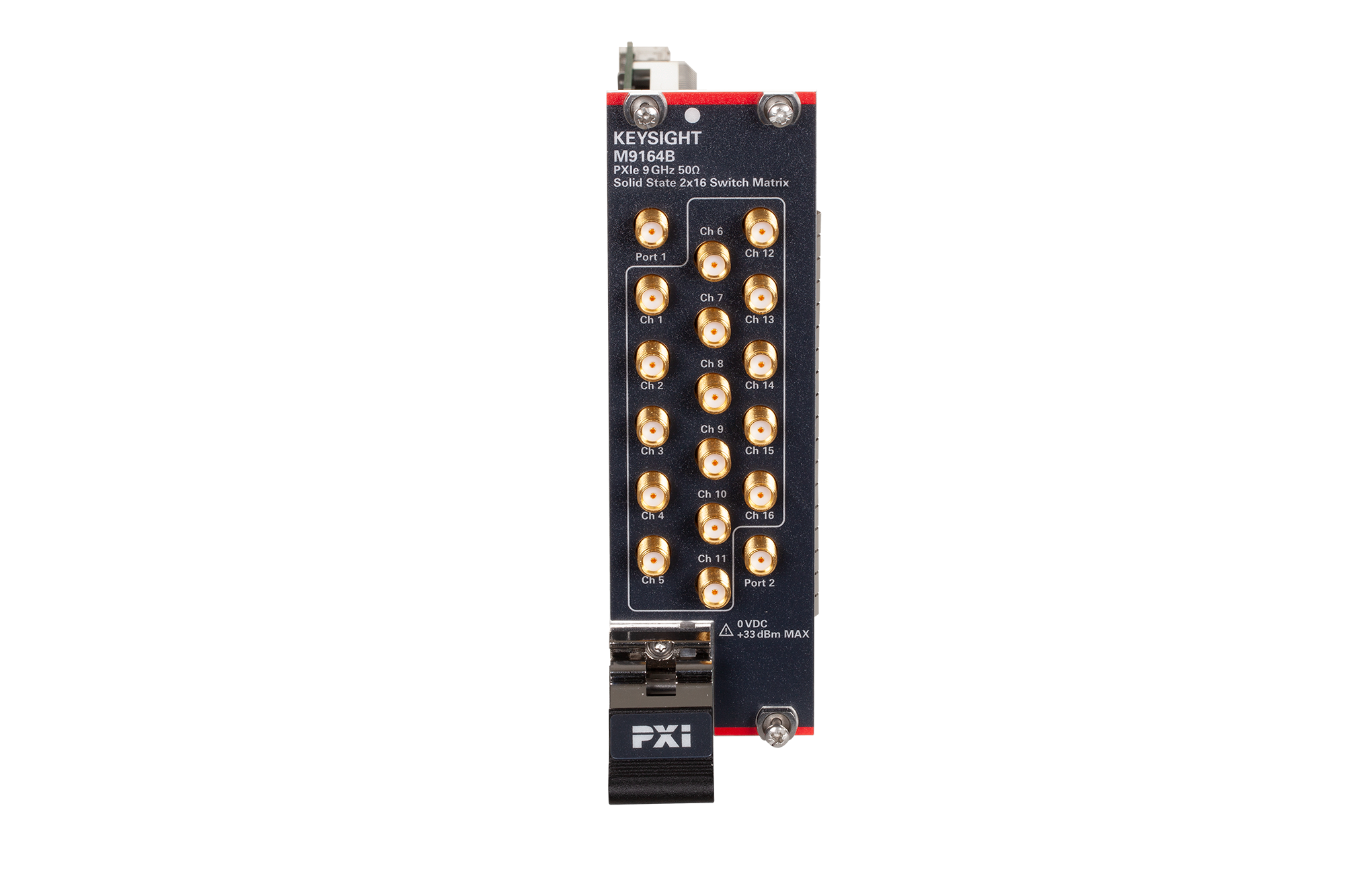

M9164B PXI Solid State Switch Module 2X16
