特点

实现研发、制造与维护之间的顺利过渡

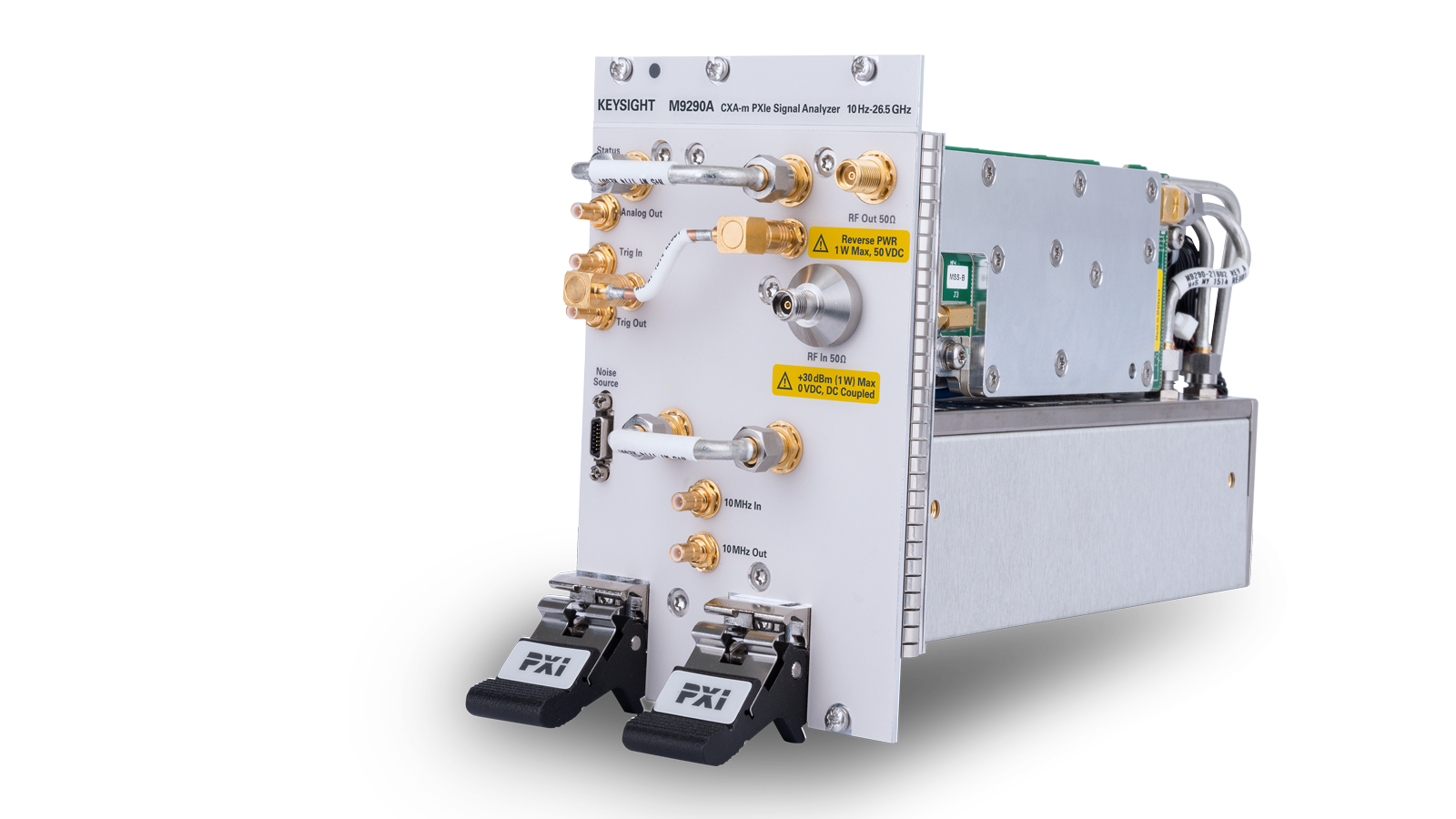

Keysight M9290A PXIe X 系列信号分析仪提供了高达 26.5 GHz 的频率范围。 它可以提供包括扫描模式和 FFT 模式在内的丰富功能,帮助您加速完成测量任务。

  • 使用体积更小而精度毫不逊色的微波仪器进行测试
  • 频率范围高达 26.5 GHz,占用 4 个插槽,性能完全符合技术指标,值得您充分信赖
  • 提供扫描模式和 FFT 模式,在测量速度、灵敏度和准确度之间实现更佳平衡
  • 借助全频段跟踪发生器,可以执行快速且经过校准的激励响应测量
  • 传承了 X 系列的优势,包括熟悉的用户界面和出色的代码兼容性
  • 利用现成的驱动程序和 SCPI 命令,可以更简单地进行评测和编程控制

外形紧凑,测量精确

  • 包括四种型号任您选择,频率范围分别为 10 Hz 至 3、7.5、13.6 或 26.5 GHz
  • 部署四插槽解决方案,在关键领域提供卓越性能
  • 秉承 X 系列经过验证的测量技术,帮助您在整个产品生命周期中获得始终一致的测试结果
  • 提供丰富的测量功能,可以创建有效的自动化测试
  • 缩短您的学习时间,让您可以更简便地从盒式仪器过渡到 PXI 仪器
M9290A 的硬件

主要技术指标

1 GHz 时的 DANL
-163 dBm
最大分析带宽
25 MHz
1 GHz 时,10 kHz 频偏处的相位噪声
-110 dBc/Hz
1 GHz 时的 DANL
最大分析带宽
1 GHz 时,10 kHz 频偏处的相位噪声
-163 dBm
25 MHz
-110 dBc/Hz
查看更多
应用——蜂窝:
GSM/EDGE/EDGE Evolution
LTE/LTE-Advanced
W-CDMA/HSPA/HSPA+
应用——通用:
89600 VSA Software
Analog Demodulation
Flexible Digital Modulation Analysis
MATLAB
Noise Figure
Phase Noise
SCPI Code Compatibility
Stimulus Response
应用——无线连通性:
Bluetooth®
带宽选件:
10 standard, 25 MHz
1 GHz 时的 DANL:
-163 dBm
10 GHz 时的 DANL,不配备前置放大器:
-140 dBm/Hz
2 GHz 时的 DANL,不配备前置放大器:
-149 dBm
频率选件:
3, 7.5, 13.6, 26.5 GHz
最大分析带宽:
25 MHz
1 GHz 时的最大三阶动态范围:
111 dB
总体幅度精度:
± 0.5 dB
性能水平:
◆◆◇◇◇◇
1 GHz 时,1 MHz 频偏处的相位噪声:
-132 dBc/Hz
1 GHz 时,10 kHz 频偏处的相位噪声:
-110 dBc/Hz
1 GHz 时,30 kHz 频偏处的相位噪声:
-110 dBc/Hz
标准衰减器衰减范围:
70 dB
标准衰减器步进:
10 dB
三阶截获(TOI),1 GHz 时:
+16 dBm
触发:
RF Burst
线条
外部
Periodic
视频

标准配置

M9290A CXA-M PXIe Signal Analyzer
