特点

  • 最短平均时间为 1 µs ，带宽高达 250 kHz
  • 每端口 1M 样本存储器和每端口 1M 样本缓存器支持您以相比原来 3 倍的数据传输速度连续进行记录
  • 4 个 InGaAs 传感器端口，波长范围为 1250 至 1650 nm
  • 扫频和记录应用中的动态范围高达 65 dB，无需切换量程
  • 快速切换功率量程，可将 2 次扫描测量的结果拼接在一起形成 > 80 dB 的动态范围
  • 功率不确定度：±2.5 %
  • 偏振相关性低，典型值 <±0.01 dB
  • 新的输入功率阈值触发功能

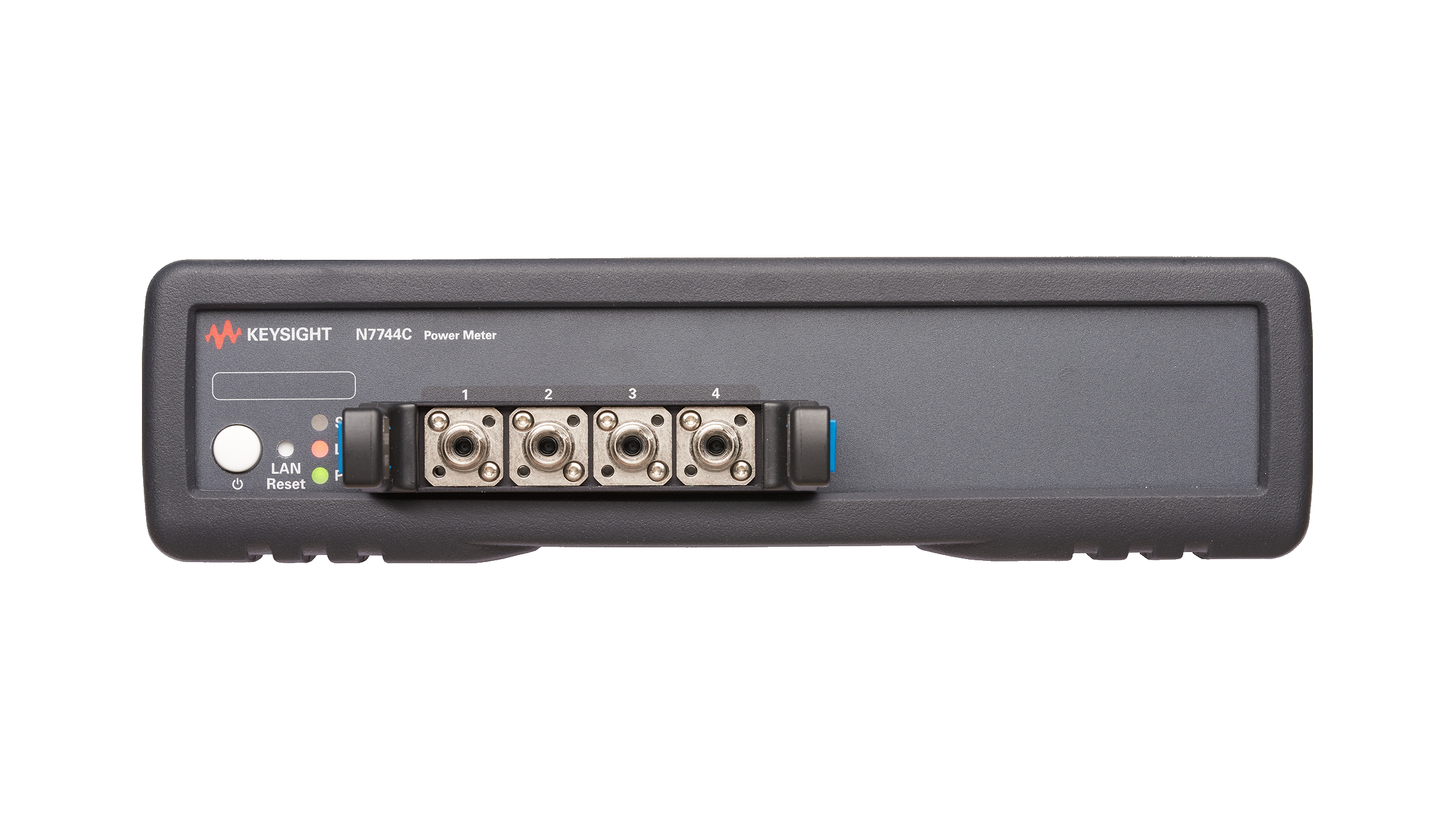

N7744C 是是德科技畅销市场的 N7744A 光功率计的替代产品，它通过深入优化实现了高测量吞吐量，可用于表征多端口光器件（例如多路复用器、PON 分路器、波长选择开关（WSS）和 ROADM）。 这款仪器具有高速测量数据采集能力和传输速率更快的数据接口，并且使用了双端口 RAM，可以同时进行测量和读取结果而不必中断任一操作。另外，可以更快切换功率量程的新功能有助于避免测量过程和后期处理过程中出现不必要的时延。 这款仪器的功率阈值触发功能现在还支持瞬态测量。

N7744C 同样也采用了深受信赖的 N7740 光纤连通性概念，通过配有快速锁定卡扣的四路光纤适配器进行连接。 即使仪器正在测量其他器件，您也可以轻松地将被测器件连接到四路光纤适配器。 一旦连接，四路光纤适配器即可立即锁定，提供可重复连接与断开的精密连接。 使用这个四路光纤适配器，您只需对准光纤即可，尤其适用于机架安装仪器，并可以更轻松地按照希望的顺序连接端口，避免连接出错或造成连接器损坏。四路适配器支持 MU、FC、SC 和 LC 连接器以及裸光纤连接器。

高通道密度有助于节省空间；多台仪器可以轻松整合到单个系统中，并通过 LAN 或 USB 连接进行并行编程控制；触发功能在整个系列内通用；可通过浏览器访问的现代化用户界面――所有这一切都让用户可以便捷地配置仪器功能。

主要技术指标

下载技术资料
Mainframe compatibility
Standalone
Number of Channels
4 channels
Power Range
+10 dBm to -80 dBm
Sensor type
InGaAs
Uncertainty at ref. cond.
± 2.5% (1250-1625 nm)
Wavelength Range
1250 nm to 1650 nm
Mainframe compatibility
Number of Channels
Power Range
Sensor type
Uncertainty at ref. cond.
Wavelength Range
Standalone
4 channels
+10 dBm to -80 dBm
InGaAs
± 2.5% (1250-1625 nm)
1250 nm to 1650 nm
查看更多
Mainframe compatibility:
Standalone
Number of Channels:
4 channels
Power Range:
+10 dBm to -80 dBm
Sensor type:
InGaAs
Uncertainty at ref. cond.:
± 2.5% (1250-1625 nm)
Wavelength Range:
1250 nm to 1650 nm
N7744C Optical Multiport Power Meter
