HIGHLIGHTS
- 预配置的通用雷达信号测试台，包括 BarkerCode、FrankCode、PolyTimeCode、CW、FSK、LFM 和脉冲信号
- 能够根据发射机性能指标（例如 EVM、ACPR 和波形）进行设计优化
- 可在先进设计系统（ADS）和 GoldenGate 中共享使用
W2382EP 雷达验证测试台组件包括两个工作区：一个雷达发射机工作区和一个雷达发射机信号源工作区。
雷达发射机

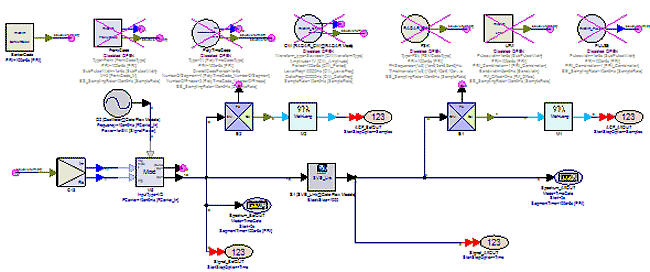

雷达发射机（TX）工作区提供了一个验证测试台，使您能够测量频谱、波形和 ACF 等雷达发射机特征。它在 SystemVue 中的设计原理图如下。
被测器件（设计中的 SVE_Link）输入信号的中心频率通过 FCarrier_In 设定，而输出信号的中心频率则通过 FCarrier_Out 设定。通过设置 GainImbalance、PhaseImbalance 等参数，可对射频失真进行仿真。本工作区提供了多个雷达信号模型。您可以选择 SignalType 来配置不同的雷达信号，包括 BarkerCode、FrankCode、CW、PloyTimeCode、FSK、LFM 和脉冲信号。当选定雷达信号类型后，相应参数便处于有效状态。发射信号的平均功率通过 SignalPower 设定。SignalPower 用于指定所发射信号的平均功率。
了解更多信息，请浏览知识中心（需要登录）的雷达_发射机页面。
雷达发射机信号源

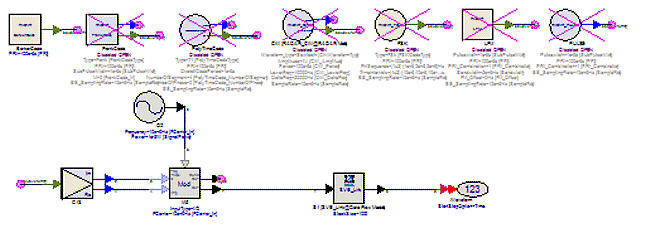

雷达发射机（TX）信号源工作区提供了一个用于生成雷达信号的验证测试台。它在 SystemVue 中的设计原理图如下。
被测器件（设计中的 SVE_Link）输入信号的中心频率通过 FCarrier_In 设定，而输出信号的中心频率则通过 FCarrier_Out 设定。通过设置 GainImbalance、PhaseImbalance 等参数，可对射频失真进行仿真。本工作区提供了多个雷达信号模型。您可以选择 SignalType 来配置不同的雷达信号。所支持的雷达信号类型包括 BarkerCode、FrankCode、CW、PolyTimeCode、FSK、LFM 和脉冲信号。发射信号的平均功率通过 SignalPower 设定。SignalPower 用于指定所发射信号的平均功率。
