HIGHLIGHTS

全面的测量和调试解决方案

  • 按照 IEEE 802.3bs 标准表征 200/400 Gb/s 光发射机设计
  • 按照 IEEE 802.3cd 标准表征 50/100 Gb/s 光发射机设计
  • 主要测量包括 TDECQ、光调制幅度（Outer OMA）和消光比（Outer ER）

灵活且可以扩展

  • 在通过 USB 接口与 N109x DCA-M 相连的 PC 上运行
  • 自动生成 HTML 报告
  • 按照一致性合格标准或自定义合格标准对全部参数或选定参数进行测试

兼容性

  • N1092X DCA-M 示波器
  • N1077A 时钟恢复(单模和多模)
  • N1078A 时钟恢复(仅单模)

Keysight N1095BSCA 光发射机测试应用软件可与 N1092 DCA-M 系列示波器结合使用，根据以下规范快速、精确地执行光发射机 PAM4 测量：

  • IEEE 802.3bs 200 Gb/s 和 400 Gb/s 光发射机（第 121、122、123、124 部分）

    • 200GBASE-LR4
    • 200GBASE-FR4
    • 200GBASE-DR4
    • 400GBASE-LR8
    • 400GBASE-FR8
    • 400GBASE-DR4
    • 400GBASE-SR16

  • IEEE 802.3cd 50 Gb/s、100 Gb/s 和 200 Gb/s 光发射机（第 138、139、140 部分）

    • 50GBASE-SR
    • 50GBASE-FR
    • 50GBASE-LR
    • 100GBASE-SR2
    • 100GBASE-DR
    • 200GBASE-SR4

N1095BSCA 是一款易于使用的光发射机测试应用软件，它可以：

  • 节省了解标准详情的时间
  • 减少表征光 PAM4 设计所需要的时间
  • 帮助用户使用定制配置调试设备
  • 使用户能够快速生成 HTML 报告，汇总器件性能测量数据

主要测量包括：

  • 发射机和色散眼图闭合（TDECQ）
  • 外部光调制幅度（Outer OMA）
  • 外部消光比（Outer ER）
  • 平均光发射功率
  • 信令速率
  • OMAouter 减去 TDECQ 的发射功率
  • 发射机跳变时间
  • 相对强度噪声（RINxx OMA）——仅供参考

查看本应用软件所支持的具体测试的最新完整列表，请下载 N1095BSCA.exe 并将其安装到 PC上（单击“试用和许可证”选项卡），然后在“演示模式”下运行本软件。在“演示模式”下运行本软件不需要许可证（或硬件）。

Free Trials

N1095BSCA Optical TX Test Software and 30-Day Trial License

Keysight N1095BSCA Optical TX Test SW for IEEE 802.3bs/cd (50/100/200/400 Gb/s) for N1092 DCA-M oscilloscopes.

Extend the capabilities for your 用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的光发射机测试软件

查看所有服务
查看所有支持

Featured Resources for N1095BSCA 用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的光发射机测试软件

Data Sheets 2024.10.04

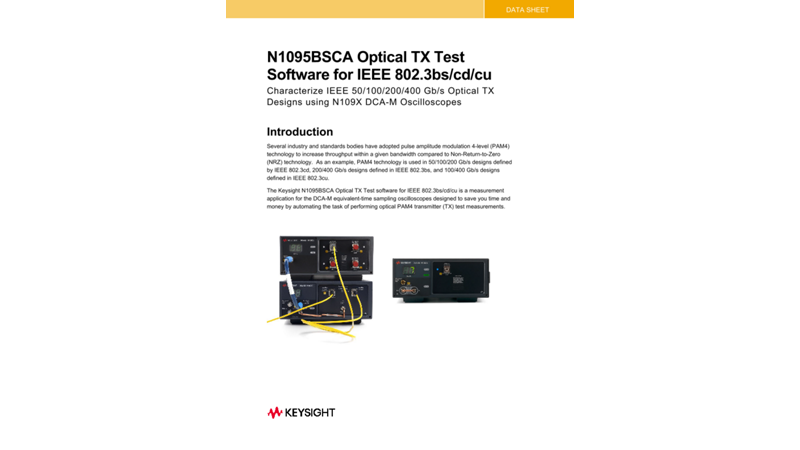

N1095BSCA Optical TX Test Software for IEEE 802.3bs/cd/cu

To automate the characterization of optical TX designs for IEEE 50/100/200/400 Gb/s using N109X DCA-M Oscilloscopes.

2024.10.04

White Papers 2023.11.28

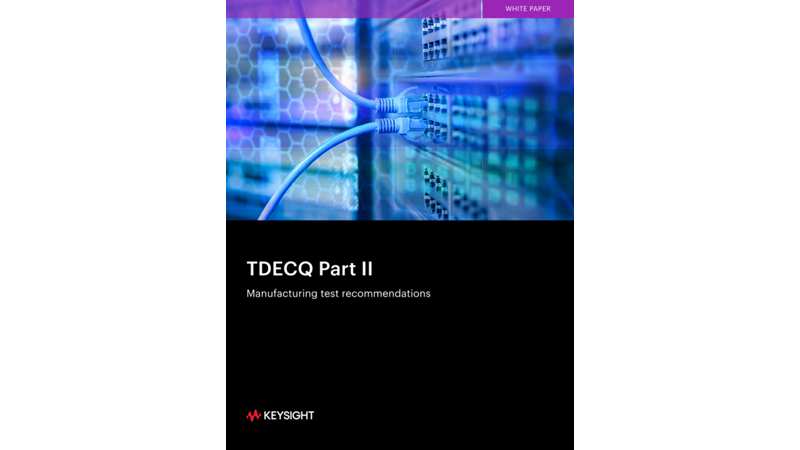

TDECQ Part II Manufacturing Test Recommendations

This document gives an overview of the adoption of TDECQ in manufacturing tests, and how to efficiently automate FlexDCA for making TDECQ measurements.

2023.11.28

手册 2019.01.16

是德科技数字通信分析仪 (DCA) 解决方案

是德科技设计出了数字通信分析仪（DCA） 解决方案，显著提高测试的效率和精度。此外，我们还创造出行业领先的采样示波器、模块、附件和软件， 为通信基础设施（从 I/O 半导体到现代数据中心的光收发信机）提供全方位的测试。

2019.01.16

技术概述 2021.01.09

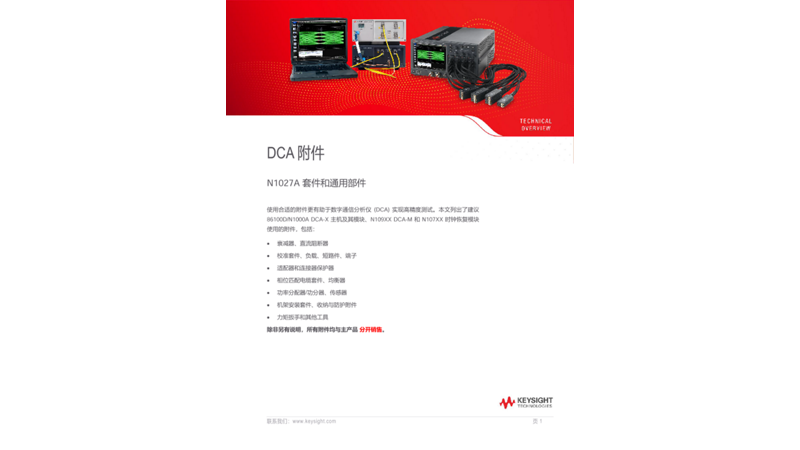

N1027A DCA 附件套件和通用部件

汇总 DCA-X 和 DCA-M 系列可用的附件

2021.01.09

Data Sheets 2023.11.30

N1092A/B/C/D/E DCA-M

Achieve clarity faster with Keysight's N1092-series DCA-M oscilloscopes. These scopes incorporate innovative technology designed to deliver superior measurements.

2023.11.30

White Papers 2023.06.09

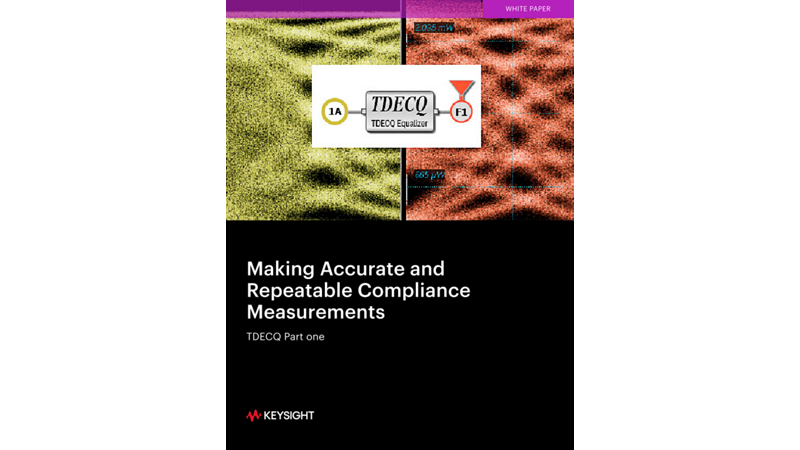

TDECQ Part 1: Making Accurate and Repeatable Compliance Measurements
