验证毫米波协议符合性及MIMO性能

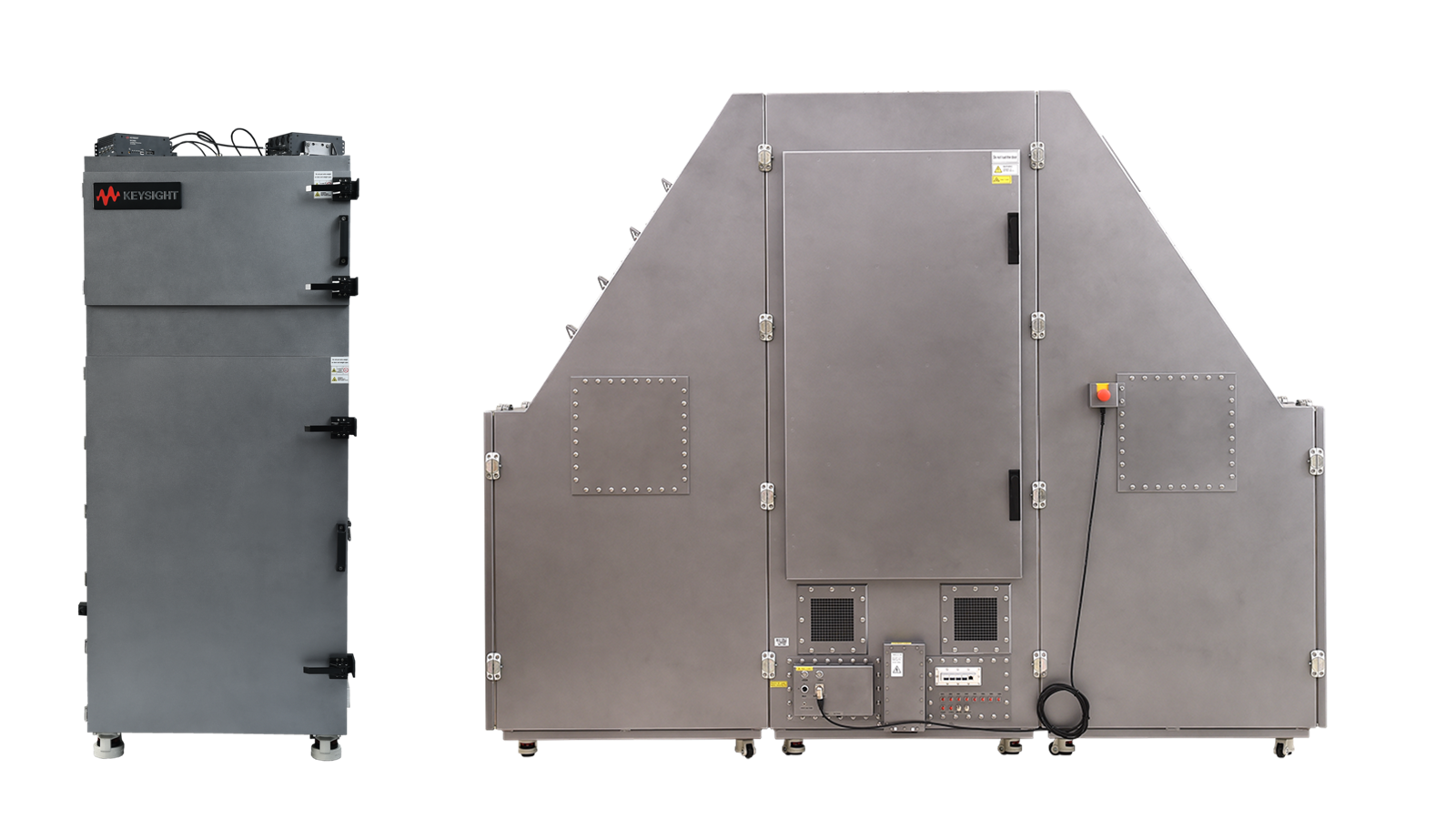

是德科技多探针无回声室（MPAC）系列为毫米波空中接口（OTA）测试提供了全面的解决方案，可准确验证协议符合性和MIMO性能。这些系统支持直接远场测量、多角度和多波束分析以及全球面覆盖，确保测试条件真实且可重复。 MPAC 系统针对 5G NR FR2、波束成形和无线资源管理 (RRM) 验证进行了优化，同时支持 6 GHz 以下频段的信号测试，可在广泛的测试场景中提供灵活性。 这些测试舱采用进阶 配置、集成定位与对准工具，具有低路径损耗，并采用模块化架构，便于快速部署、轻松扩展及未来升级。MPAC配置可根据您的具体需求量身定制——从用于协议验证的紧凑型配置，到用于被测设备（DUT）全面3D MIMO性能评估的全功能系统。需要选型帮助？请查看以下资源。
探针架构
通过专为快速光束捕获和最大限度缩短测试时间而设计的优化多探针布局，实现高测量吞吐量。
梁分析
在真实的OTA环境中，评估复杂波束成形行为，支持多波束、多角度以及动态波束跟踪。
测量精度
通过低路径损耗设计、稳定的测试舱环境以及精确的探针定位，确保结果的可重复性。
吞吐量优化
通过快速切换、并行测量和自动化测试执行，加快验证周期。
-
最大入射角
3 至 8
-
频率范围
600 MHz 至 8,000 MHz，22 GHz 至 50 GHz，24 GHz 至 50 GHz
-
测量类型
直接远场（DFF）
-
被测设备（DUT）的最大重量
5 公斤 至 12 公斤
-
射程长度
1 米 至 1.06 米
-
用例
协议验证、协议验收、功能测试、性能测试、MIMO性能测试、RRM 2AoA验证、RRM 2AoA验收
可选产品

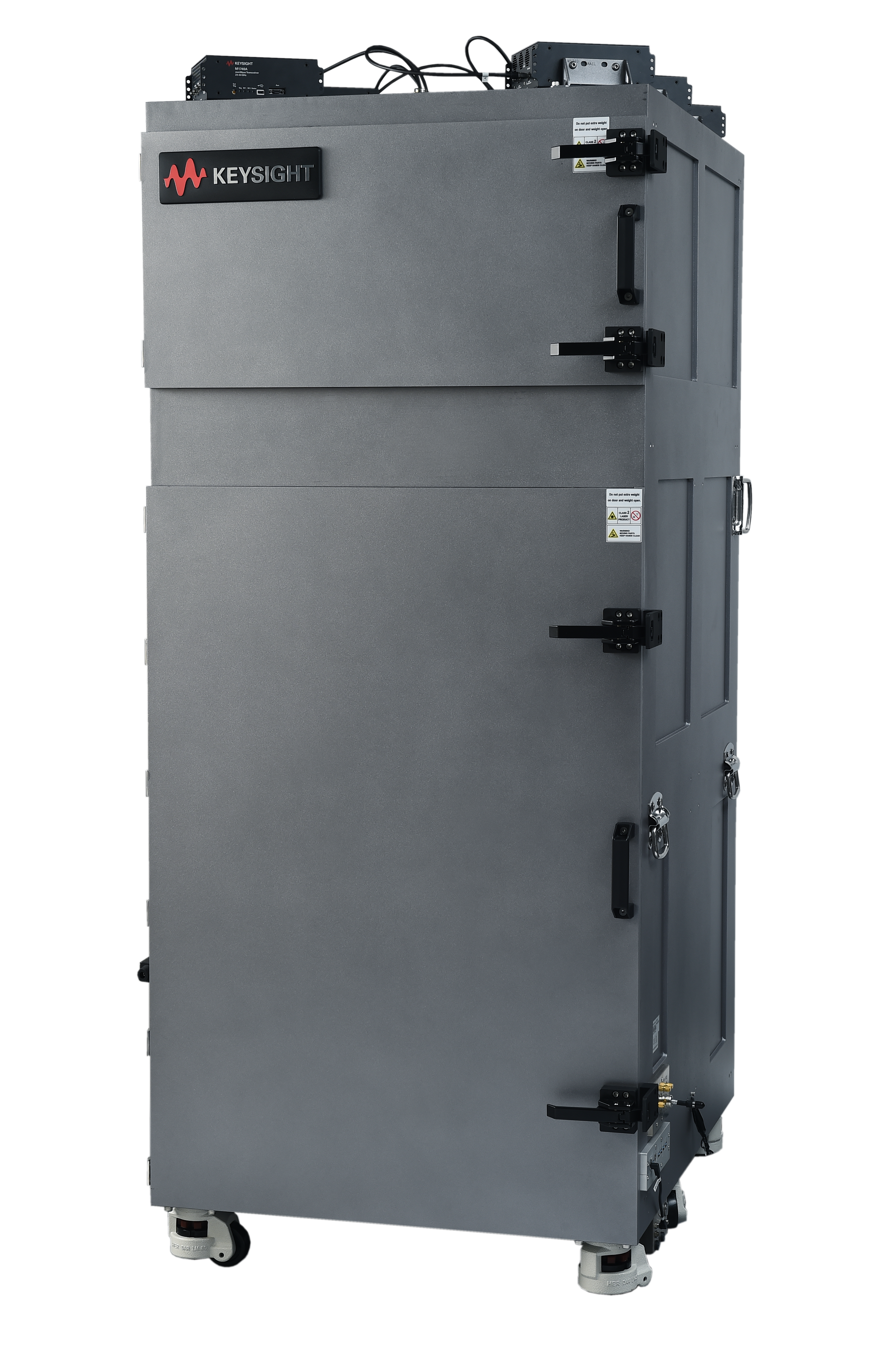

2D 多探头电磁波暗室 (MPAC)旗舰

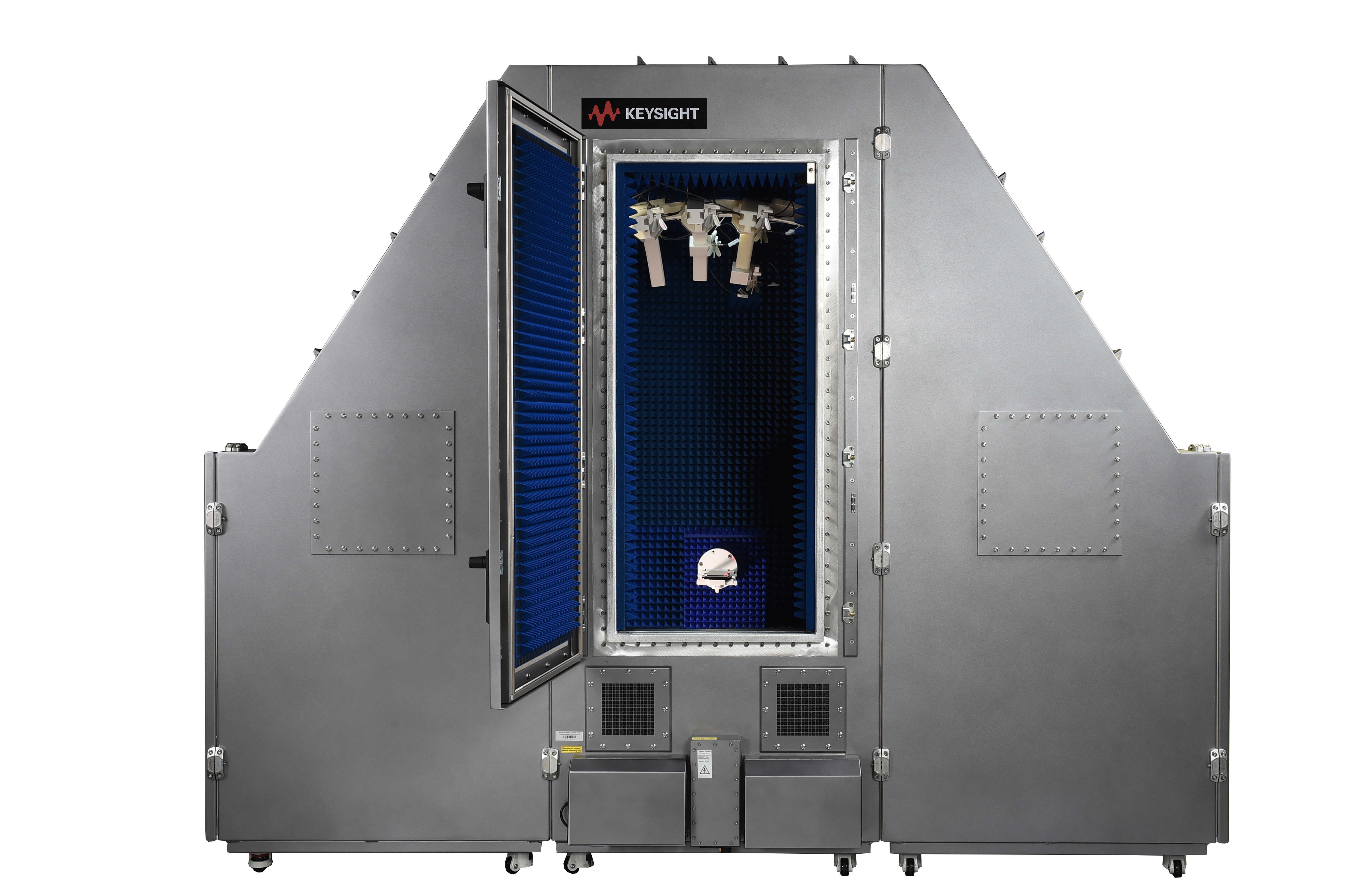

3D 多探头消声室（3D MPAC）
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题解答
在空中传输（OTA）测试中，“多探针”指一种测试舱配置方案，其特点是在被测设备周围布置一组固定探针（通常为天线阵列）。该方案无需旋转设备或单个测量天线来获取不同方向的性能数据，探针可同时或依次从多个角度采集辐射模式、吞吐量及其他指标数据。
与机械扫描系统相比，该方法可显著缩短测量时间，因为它能一次性覆盖大部分空间场。多探针配置特别适用于评估依赖复杂天线阵列或波束成形的设备，这类设备需要精确捕捉方向和相位的快速变化。
二维MPAC系统将探头布置在被测设备周围的单一平面上。该配置在简化的空间条件下，能有效测量总辐射功率、总各向同性灵敏度及吞吐量等性能指标。它在速度与精度之间取得平衡，常用于符合性或预符合性测试。
三维MPAC系统将探针布置扩展至覆盖设备周围的完整球面，从而能够表征所有方向的天线辐射模式。这对采用复杂波束成形或自适应天线技术的现代设备至关重要，因为其性能会随设备方位角和入射角发生显著变化。三维配置可提供更完整的数据用于评估覆盖范围、效率及空间分集性能，但需要更多探针和更复杂的校准流程。
在毫米波（mmWave）频率下，波长极短，这意味着天线和波束的聚焦范围更为狭窄。为捕捉辐射模式中这些急剧变化的细节，腔室内的探针间距必须足够紧密，以解析波束的精细角度特征。若探针密度过低，可能遗漏窄主瓣或旁瓣，导致天线性能表征不完整或不准确。
更高的探针密度确保测试舱能够解析相控阵和波束转向系统的真实行为，这些系统是5G和6G设计的核心。然而，提高密度需在成本、测试舱复杂度和校准工作量之间权衡取舍。工程师必须根据目标需求——无论是进行高分辨率特性分析，还是实现更快速、更低复杂度的功能测试——来平衡这些因素。
在任何OTA测试舱中，校准都至关重要，因为它能确保测量结果真实反映被测设备的性能，而非测试装置的伪像。在多探头系统中，校准可协调各探头的相对增益、相位及位置，从而使整个阵列的测量结果保持一致且可比性。
校准可消除探针放置误差、电缆延迟、腔体反射以及天线频率依赖特性等因素的影响。若未进行适当校准，细微误差会逐渐累积，尤其在公差更严格的高频段，最终导致测试结果失真。定期校准使工程师能够确信：设备性能变化源于器件本身而非测试环境。
