产品与服务
源表模块

模块化系统

PXI
AXI
主机
模块
系统

PXIe Precision IV 测试系统

快速启动精密测量

是德科技PXI数字化仪是基于模块化架构的通用型模数转换器（ADC）卡。

AXIe 模块化系统

AXIe模块化系统，包括机箱和测量模块

KEYSIGHT AXIe 数字化仪产品组合结合了高通道密度、测量保真度和高吞吐量，以紧凑的外形尺寸构建具有高通道数和快速、精确测量的可扩展采集系统。了解更多 KEYSIGHT 模块化仪器

大型机概述

主机

自信地集成。自信地切换。自信地测量。

模块概述

是德科技模块化系统无与伦比的性能洞察速度提升一倍

我们的模块化系统凭借无与伦比的PXI和AXIe性能，助您攻克最棘手的射频、微波及数字技术难题。

模块化系统

模块化系统，包括卡件、机箱和测量模块

由各种模块化组件组装而成的集合体——例如 PXI/AXI 卡、机箱、主机等。

正在加载...

显示 11 (共 11 条)

排序：

筛选与排序

全部误码率测试仪、数字化仪和数据采集系统直流电子负载直流电源采样示波器源表模块

不适用
6
250千萨/秒
1
500千萨/秒
1
1 MSa/s
1
1.25 MSa/s
1
15 MSa/s
1

没有可用滤镜

315 毫安
1
500 毫安
2
3 A
4
3.5 A
2
8 A
2

没有可用滤镜

8 V
1
20 V
5
30 V
2
60 V
2
210 V
1

没有可用滤镜

不适用
5
1
6

没有可用滤镜

N6700 主机
6
PZ2100A 主机
5

没有可用滤镜

高密度精密开关模块
2
高分辨率精密模拟电源
1
高速精密模拟量源
2
SMU功能测试
1
双象限直流电源模块
5

没有可用滤镜

在线购买 - 标准配送
11

没有可用滤镜

No Filter available

没有可用滤镜

查看项目

4象限通用源表模块，±20 V / ±1 A 或 ±6 V / ±3 A，20 W

型号

N6784A

建议零售价

US$ 9,688

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

免费试用

4象限通用源表模块，±20 V / ±1 A 或 ±6 V / ±3 A，20 W

免费试用

N6784A

建议零售价：

US$ 9,688

Keysight N6784A 是一款专为通用精密电源输出和测量而设计的源表模块（SMU）。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

Keysight N6784A 是一款专为通用精密电源输出和测量而设计的源表模块（SMU）。该模块广泛应用于众多行业及各类被测设备（DUT）。N6784A SMU 具备多样化功能，可满足多种通用应用需求。其无毛刺工作特性确保在输出和量程变化期间被测器件仍能安全使用，即使此时可能出现高达150 µF的电容。四象限工作模式使其能够充当双极电源或双极电子负载，实现更出色的通用性。N6784A SMU为工程师提供了一套适用于测试系统或实验室工作台的全能通用工具，大大增强了他们的测量信心。

N6784A 的其他特性和优势：

无毛刺电源输出和测量——在改变输出范围和量程时不会出现任何毛刺。
四象限操作——可充当双极电压源或双极电流源，也可充当双极 CV 或 CC 电子负载。
4个电流编程范围——可精确输出最小微安级的电流。
四个电流量程——在不同工作模式下精确捕获被测器件的电流。
出色的瞬态响应——当负载发生快速变化时，保持电压或电流稳定不变。
快速直流调制——生成最高100 kHz的波形，用于激励被测器件或为被测器件添加负载。
高速数字化测量——使用内置的 200 kHz 数字化仪每 5 µs 捕获/查看一次被测器件的功耗。

额定输出：

电压：高达 20 V
电流：高达 ±3 A
功率：20 W

编程准确度（23 °C ± 5 °C，经过 30 分钟预热。适用于从最小值到最大值的程序）：

电压（20 V量程）：0.025% + 1.8 mV
电压（6 V量程）：0.025% + 600 µV
电流（3 A 和 1 A 量程）：0.04% + 300 µA
电流（10 mA量程）：0.25% + 5 µA

输出编程速度：

输出电压可在10微秒内或在100千赫时转变为电阻负载。

测量准确度（23 °C ± 5 °C）：

电压（20 V量程）：0.025% + 1.2 mV
电流（3 A量程）：0.03% + 250 µA
电流（100 mA量程）：0.025% + 10 µA
电流（10 µA量程）：0.025% + 8 nA

电流（10 µA量程）：0.025% + 8 nA

BenchVue 。

查看详情

适用于功能测试的电源/测量单元，多量程、80 W、倍宽

型号

N6786A

建议零售价

US$ 11,013

最大采样率

不适用

最大单路输出电流

8 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

SMU功能测试

免费试用

适用于功能测试的电源/测量单元，多量程、80 W、倍宽

免费试用

N6786A

建议零售价：

US$ 11,013

是德科技旗下的N6780系列是目前唯一能够通过单次测量和单一视图提供nA至A范围电流消耗视图的智能电源单元（SMU），可帮助用户获得深入洞察，确保卓越的电池寿命。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

8 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

SMU功能测试

额定输出：

电压：20 V /15 V /10 V / 6 V
电流：±4 A/±5 A/±6.7 A/±8 A
功率：高达 80 W

输出电压纹波和噪声（PARD），20 Hz – 20 MHz：

CV峰值：15 mV
CV有效值：1.5 mV

编程精度（预热 30 分钟，23°C ± 5°C 温度条件下，最小到最大范围）：

电压，20 V、15 V、10 V 和 6 V 量程：0.025% + 1.8 mV
电流，4 A、5 A、6.7 A 和 8 A 量程：0.04% + 1.4 mA

测量精度（23°C ± 5°C 温度下）：

电压，20 V 量程：0.025% + 1.8 mV
电流，8 A 量程：0.04% + 1.5 µA
电流，100 mA 量程：0.025% + 10 µA
电流，1 mA 量程：0.025% + 100 nA

确保卓越的电池寿命

卓越的供电能力：精准电池仿真

类似于电池的稳定无毛刺源极和漏极（供电/电子负载）
可编程输出电阻能够模拟电池内部电阻

出色的测量功能：超出预期的测量范围

是德科技独有的技术创新——无缝测量范围切换技术，支持用户通过单次测量表征关机、睡眠和传输模式下的器件电流，无需多次测量扫描。
SMU安培计（零负载电流分流）模式支持用户执行电池消耗测试，表征使用真实电池时的器件性能。

卓越的分析功能：前所未有的深入器件功耗洞察

内置数字转换器能够每隔约 5 微秒（约 200 千赫兹）测量并记录电压、电流和功率。
14585A 软件提供示波器、数据记录和 CCDF 功能，可帮助用户查看并分析短期和长期功率消耗。

BenchVue 。

查看详情

用于电池功耗分析的源表模块，多量程，80 W，倍宽

型号

N6785A

建议零售价

US$ 12,910

最大采样率

不适用

最大单路输出电流

8 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

免费试用

用于电池功耗分析的源表模块，多量程，80 W，倍宽

免费试用

N6785A

建议零售价：

US$ 12,910

N6785A 是一款专为电池供电的大型移动设备（高达 20 V、8 A 和 80 W）设计的源表模块（SMU），用于执行电池功耗分析。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

8 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

提供出色的电池续航时间。Keysight N6780系列SMU能够让您一次性显示从纳安级到安培级的电流消耗并进行深入分析，从而提供出色的电池续航时间。准确仿真具有卓越供电能力的电池。

如同电池一般，提供稳定、无毛刺的电源输出与消耗（充电/电子负载）。
可编程输出电阻能够模拟电池的内阻。

测量能力超乎您的想象。

采用是德科技已获技术创新的独有无缝量程技术，可一次性全面表征器件的关闭、睡眠和发射模式电流，无需进行多次测量扫描。
使用 SMU 的电流表（零负载电流分流器）模式执行电池耗尽测试，并表征器件使用实际电池时的运行特性。

额定输出：

电压：20 V / 15 V / 10 V / 6 V
电流：±4 A / ±5 A / ±6.7 A / ±8 A
功率：高达 80 W

输出电压纹波和噪声（PARD）（20 Hz – 20 MHz）：

CV 峰值：15 mV
CVrms：1.5 mV

编程准确度（23 °C ± 5 °C，经过 30 分钟预热。适用于从最小值到最大值的程序）：

电压（20 V、15 V、10 V 和 6 V 量程）：0.025% + 1.8 mV
电流（4 A、5 A、6.7 A 和 8 A 量程）：0.04% + 1.4 mA

测量精度（23 °C ± 5 °C）

电压（20 V量程）：0.025% 1.8 mV
电流（8 A量程）：0.04% + 1.5 mA
电流（100 mA量程）：0.025% + 10 µA
电流（1 mA量程）：0.025% + 100 nA

BenchVue 。

查看详情

高通道密度精密型 SMU（10 pA，30 V）

型号

PZ2131A

建议零售价

US$ 31,604

最大采样率

500千萨/秒

最大单路输出电流

500 毫安

最大单路输出电压

30 V

输出数量

不适用

平台

PZ2100A 主机

类型

高密度精密开关模块

免费试用

高通道密度精密型 SMU（10 pA，30 V）

免费试用

PZ2131A

建议零售价：

US$ 31,604

采用高通道密度SMU（每个模块配备5个通道），可节省空间并降低通道成本，适用于各类需要大量精密电源的应用场景。凭借高达500 kSa/s的快速采样率，能够进行动态测量。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

500千萨/秒

最大单路输出电流

500 毫安

最大单路输出电压

30 V

输出数量

不适用

平台

PZ2100A 主机

类型

高密度精密开关模块

Keysight PZ2131A 是一款高通道密度精密型源表模块（SMU），每个模块拥有 5 个通道，能够节省空间，适用于各种需要大量精密电源的应用。 PZ2131A 具备窄脉冲功能和快速数字化模式，可扩展传统静态直流测量的范围，新增动态测量功能。其无缝电流量程特性让用户无需耗时切换量程即可立即开始测量，同时动态范围大幅扩展，覆盖多个量程，从而显著缩短测试时间。这些功能使 PZ2131A 非常适合用于各种需要大量精密电源的应用，如半导体可靠性测试和集成电路（IC）测试。Keysight PX0107A 低噪声滤波器适配器可降低电压源的噪声电平，使 PZ2131A 也适用于量子计算等对噪声极为敏感的应用。

超高的通道密度（在1U高、全宽机架空间内提供多达20个通道）
最大输出：30 V / 500 mA 直流 / 脉冲
最小分辨率：6 μV / 100 pA
最小脉冲宽度：100 微秒
快速数字化仪模式下，最大采样率达 500 kSa/s
配合 PX0107A 低噪声滤波器使用，可实现最低 25 μVrms 的低电压源噪声。
无缝电流量程功能可扩大动态范围，实现动态测量

查看详情

高通道密度精密源表模块（100 pA，30 V）

型号

PZ2130A

建议零售价

US$ 21,488

最大采样率

250千萨/秒

最大单路输出电流

500 毫安

最大单路输出电压

30 V

输出数量

不适用

平台

PZ2100A 主机

类型

高密度精密开关模块

免费试用

高通道密度精密源表模块（100 pA，30 V）

免费试用

PZ2130A

建议零售价：

US$ 21,488

采用高通道密度SMU（每个模块配备5个通道），可节省空间并降低通道成本，适用于各类需要大量精密电源的应用场景。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

250千萨/秒

最大单路输出电流

500 毫安

最大单路输出电压

30 V

输出数量

不适用

平台

PZ2100A 主机

类型

高密度精密开关模块

Keysight PZ2130A 是一款高通道密度精密型源表模块（SMU），每个模块拥有 5 个通道，能降低通道成本，节省模块空间，适用于各种需要大量精密电源的应用。其无缝电流量程功能使用户不必花时间更改量程即可开始测量，同时动态范围大幅扩展，覆盖了多个量程，因而可大幅缩短测试时间。这些特性使 PZ2130A 特别适用于需要大量精密电源的各类应用，例如半导体可靠性测试和集成电路（IC）测试。是德 PX0107A 低噪声滤波器适配器可降低电压源的噪声水平，使 PZ2130A 同样适用于量子计算等对噪声极为敏感的应用场景。

超高的通道密度（在1U高、全宽机架空间内提供多达20个通道）
最大输出：30 V / 500 mA 直流
最小分辨率：6 μV / 100 pA
快速数字化功能，最大采样率为 250 kSa/s
配合 PX0107A 低噪声滤波器使用，可实现最低 25 μVrms 的低电压源噪声。
无缝电流量程功能可扩大动态范围，实现动态测量

查看详情

高速精密源表模块（100 fA，60 V，15 MSa/s）

型号

PZ2121A

建议零售价

US$ 14,536

最大采样率

15 MSa/s

最大单路输出电流

3.5 A

最大单路输出电压

60 V

输出数量

不适用

平台

PZ2100A 主机

类型

高速精密模拟量源

免费试用

高速精密源表模块（100 fA，60 V，15 MSa/s）

免费试用

PZ2121A

建议零售价：

US$ 14,536

使用高速源表模块（SMU），能够进行更快速准确的动态/脉冲测量。能够以高达 15 MSa/s 的快速采样率进行最小 10 μs 的窄脉冲测量，满足各种新兴应用的需求。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

15 MSa/s

最大单路输出电流

3.5 A

最大单路输出电压

60 V

输出数量

不适用

平台

PZ2100A 主机

类型

高速精密模拟量源

Keysight PZ2121A 是一款高速精密型源表模块（SMU），具有更窄脉冲宽度、快速数字化仪模式以及无缝电流量程等特点。它拥有宽广的动态范围，能够执行窄脉冲测量和快速动态测量，因此是各种新兴应用——例如垂直腔面发射激光器（VCSEL）光器件和集成电路（IC）测试——的理想选择。此外，其测量噪声极低，可在更短孔径时间内完成测量；无缝量程切换功能可扩展动态范围，测量过程中无需耗时切换量程，从而显著提升测试吞吐量。

最大输出：60 V / 3.5 A 直流 / 10.5 A 脉冲
最小分辨率：6 μV / 100 fA
低电流测量噪声：400 fArms，1 个电源线周期（PLC）
最小脉冲宽度：10 微秒
快速数字化仪模式下，最大采样率达 15 MSa/s
无缝电流量程功能可扩大动态范围，实现动态测量
具有 3.5 V/μs 的最大转换速率，能够执行快速瞬态测量

查看详情

高速精密源表模块（100 fA，60 V，1 MSa/s）

型号

PZ2120A

建议零售价

US$ 6,968

最大采样率

1 MSa/s

最大单路输出电流

3.5 A

最大单路输出电压

60 V

输出数量

不适用

平台

PZ2100A 主机

类型

高速精密模拟量源

免费试用

高速精密源表模块（100 fA，60 V，1 MSa/s）

免费试用

PZ2120A

建议零售价：

US$ 6,968

使用高速源表模块（SMU），能够进行更快速准确的动态/脉冲测量。能够以高达 1 MSa/s 的快速采样率进行最小 50 μs 的窄脉冲测量，满足各种新兴应用的需求。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

1 MSa/s

最大单路输出电流

3.5 A

最大单路输出电压

60 V

输出数量

不适用

平台

PZ2100A 主机

类型

高速精密模拟量源

Keysight PZ2120A 是一款经济高效的高速精密源表模块（SMU），具有更窄脉冲宽度、快速数字化仪模式以及无缝电流量程等特点。它拥有宽广的动态范围，能够执行窄脉冲测量和快速动态测量，因此是各种新兴应用——例如垂直腔面发射激光器（VCSEL）光器件和集成电路（IC）测试——的理想选择。此外，其测量噪声极低，可在更短孔径时间内完成测量；无缝量程切换功能可扩展动态范围，测量过程中无需耗时切换量程，从而显著提升测试吞吐量。

最大输出：60 V，3.5 A 直流 / 10.5 A 脉冲
最小分辨率：6 μV / 100 fA
低电流测量噪声：400 fArms，1 个电源线周期（PLC）
最小脉冲宽度：50 微秒
快速数字化仪模式下，最大采样率达 1 MSa/s
无缝电流量程功能可扩大动态范围，实现动态测量
具有 3.5 V/μs 的最大转换速率，能够执行快速瞬态测量

查看详情

高分辨率精密源表模块（10 fA，210 V）

型号

PZ2110A

建议零售价

US$ 10,134

最大采样率

1.25 MSa/s

最大单路输出电流

315 毫安

最大单路输出电压

210 V

输出数量

不适用

平台

PZ2100A 主机

类型

高分辨率精密模拟电源

免费试用

高分辨率精密源表模块（10 fA，210 V）

免费试用

PZ2110A

建议零售价：

US$ 10,134

提供精密型 SMU，以出色的 10 fA 分辨率进行更广泛的精密静态直流测量。可进行快速的动态测量，采样率高达 1.25 MSa/s。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

1.25 MSa/s

最大单路输出电流

315 毫安

最大单路输出电压

210 V

输出数量

不适用

平台

PZ2100A 主机

类型

高分辨率精密模拟电源

Keysight PZ2110A 是一款精密型源表模块（SMU），可进行更广泛的精密测量，从传统的静态测量和脉冲测量到快速动态测量一应俱全。它非常适合执行需要高分辨率和高准确度的电流与电压（IV）测量任务。 PZ2110A 可对半导体、有源/无源元件以及通用电子器件执行精确的特性分析、参数测试和可靠性测试。

最大输出：210 V、315 mA 直流/脉冲
最小分辨率：500 nV/10 fA
低电流测量噪声：30 fArms，1 个电源线周期（PLC）
最小脉冲宽度：20 微秒
快速数字化仪模式下，最大采样率达 1.25 MSa/s
快速瞬态，1.5 V/μs 最大转换速率

查看详情

用于电池耗电分析的 2象限源表模块，20 V

型号

N6781A

建议零售价

US$ 9,482

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

免费试用

用于电池耗电分析的 2象限源表模块，20 V

免费试用

N6781A

建议零售价：

US$ 9,482

Keysight N6781A 是专为执行电池功耗分析任务而设计的源表模块（SMU）。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

额定输出：

电压：高达 20 V
电流：高达 ±3 A
功率：20 W

编程准确度（23 °C ± 5 °C，经过 30 分钟预热；适用于从最小值到最大值的程序）：

电压（20 V量程）：0.025% + 1.8 mV
电压（6 V量程）：0.025% + 600 µV
电流（3 A 和 1 A 量程）：0.04% + 300 µA
电流（300 mA 量程）：0.03% + 150 µA

瞬态响应：

在电流瞬变为 0.15 A/µs 时，压降 < 30 mV

测量准确度（23 °C ± 5 °C）：

电压（20 V 量程）：0.025% + 1.2 mV*
电流（3 A 量程）：0.03% + 250 µA*
电流（100 mA 量程）：0.025% + 10 µA*
电流（10 µA量程）：0.025% + 8 nA

* 支持无缝量程功能

Keysight N6781A 是一款专为执行电池功耗分析任务而设计的源表模块（SMU）。无论被测器件（DUT）是电子书阅读器、MP3 播放器、手机还是心脏起搏器，N6781A 的无缝量程、可编程输出电阻和辅助 DVM 等先进功能都能为电池功耗分析提供更准确的测量结果。若配合14585A控制与分析软件使用，N6781A将升级为功能更强大的电池功耗分析解决方案，对测量结果实施深度解析。深入了解14585A控制与分析软件。

查看测量解决方案实例：电池电流消耗测试

是德科技获得技术创新功能：无缝量程

无缝量程功能可解决动态电流测量的难题。借助无缝量程，工程师能精准测量动态电流，测量过程中不会出现任何毛刺或中断。当被测器件消耗的电流发生变化时，SMU会立即自动检测哪个电流量程能返回最精确的测量值，并无缝切换至该量程。当无缝量程功能与 SMU 内置的 18 位数字化仪协同工作时，可实现卓越的 28 位有效垂直分辨率。这使工程师能够一次性全面掌握从 nA 到 A 的完整电流波形，从而显著提升生产效率，并更深入地洞悉功耗状况。

电池功耗分析视频：N6781A 的无缝量程功能

其他特性与优势

无毛刺电源输出和测量：改变输出范围和量程时不会出现任何毛刺
2象限操作：可充当电压源或电流源，也可充当 CV 或 CC 电子负载
四个电流量程：在不同工作模式下精确捕获被测器件的电流
出色的瞬态响应：当负载发生快速变化时，保持电压或电流稳定不变
快速直流调制：生成最高100 kHz的波形，用于激励被测设备或为被测设备添加负载。
高速数字化测量：使用内置的 200 kHz 数字化仪每 5 µs 捕获/查看一次被测器件的功耗

其他 N6700 SMU

N6782A 用于功能测试的 2 象限源表模块
N6784A 四象限通用源表模块

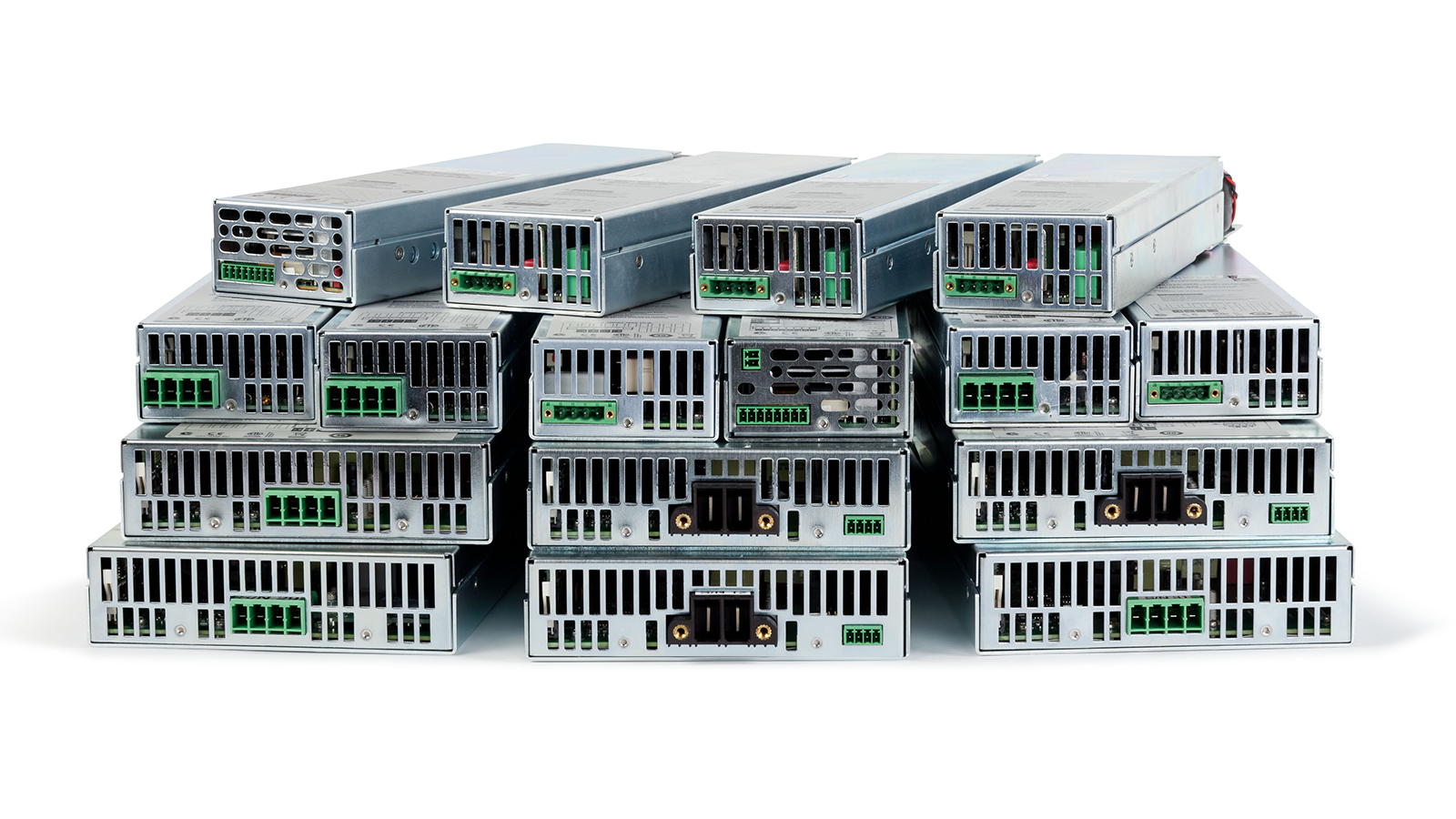

该模块适用于1U高的N6700小型多路输出模块化电源系统（适用于自动测试设备系统）和N6700多路输出直流电源分析仪（适用于工作台测试）。其标配GPIB、LAN、USB和LXI接口。我们提供超过 20 种不同类型的直流电源模块供您选择，涵盖从基础型到高精度型，功率范围从 20 W 到 300 W，型号齐全。

点击此处详细了解N6700 模块化电源系统

如需进一步了解是德科技源表模块，请访问源表模块。

BenchVue 。

查看详情

2象限直流电源模块

型号

N6783A

建议零售价

US$ 2,055

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

8 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

免费试用

2象限直流电源模块

免费试用

N6783A

建议零售价：

US$ 2,055

是德科技 N6783A 包含两个选件。N6783A-BAT 电池充放电模块是一款基础型双象限模块，专为电池供电（移动）设备的开发人员设计。N6783A-MFG 移动通信直流电源模块是一款基础型双象限模块，专门用于在制造环境或自动测试环境中测试电池供电（移动）设备。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

8 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

是德科技 N6783A-BAT 电池充放电模块是一款基础型二象限模块，专为电池供电（移动）设备的设计人员而设计。在移动设备的研发过程中，工程师需要对最终设计中使用的电池进行适当的验证，尤其是那些要求电池安装完成后能够持久供电的设计。电池验证要求工程师在对电池进行充放电的同时测量电压和电流，从而确保电池符合技术指标要求，并能在设备中按预期运行。N6783A-BAT 的 2 象限工作能力使其既可作为给电池充电的电源，也可作为给电池放电的电子负载。其内置的数字化测量系统可实现短期和长期的准确测量。

N6783A-BAT 还可用于电池调理，使工程师能够测试安装在移动设备中的电池。他们可以将电池充电或放电至特定电量水平，以便了解设备在特定条件下的功耗特性。研发工程师由此可以掌握其设计在不同充电状态下的实际工作特性。

额定输出

• 电压：8 V
• 电流：-2 A 至 +3 A
• 功率：24 W

编程准确度（23 ºC ± 5 ºC）

• 电压：0.1% + 10 mV
• 正电流：0.1% + 1.8 mA
• -2 A 负电流：0.2% + 1.8 mA

测量精度（23 ºC ± 5 ºC）

• 电压：0.05% + 5 mV
• 大电流量程：0.1% + 600 µA
• 小电流量程（≤ 150 mA）：0.1% + 75 µA

BenchVue 。

查看详情

适用于功能测试的 2 象限源表模块，20 V / ±1 A 或 6 V / ±3 A，20 W

型号

N6782A

建议零售价

US$ 8,081

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

免费试用

适用于功能测试的 2 象限源表模块，20 V / ±1 A 或 6 V / ±3 A，20 W

免费试用

N6782A

建议零售价：

US$ 8,081

Keysight N6782A 是一款专为测试器件的高级功能而设计的源表模块（SMU）。

数据表
选项与升级
购买或租赁选项
访问技术支持

最大采样率

不适用

最大单路输出电流

3 A

最大单路输出电压

20 V

输出数量

平台

N6700 主机

类型

双象限直流电源模块

Keysight N6782A 是一款专为测试器件的高级功能而设计的源表模块（SMU）。 N6782A 不仅能够调制最高 100 kHz 的输出，还能输出和消耗电流（2 象限操作），因此非常适合用于测试各种器件的高级功能，例如直流/直流转换器、电源管理单元、功率放大器和电源管理 IC。它的快速电流输出和波形功能可对被测器件的输入级施加激励，其电子负载功能可对被测器件的输出级施加负载并执行测量，从而形成完整的测试解决方案。
