源表与源测量单元有何区别？

尽管源表和源表模块 SMU）常被互换使用，但根据制造商和具体情境的不同，它们之间存在细微差异。通常，源表是一种将高精度电源与精密测量单元集成的智能电源单元（SMU），使其能够在单一仪器中同时输出和测量电压与电流。源表的设计旨在测量直流（DC）或电压的同时，实现电压的输出（提供）或吸收（接收）。在功能和性能方面可能存在一些差异。进阶具备多象限操作（四象限源/吸模式）、高分辨率测量（可达飞安级和纳伏级）、可编程扫描以及自动化功能。这些特性使其适用于半导体测试、电池仿真和电力电子特性分析等复杂应用场景。另一方面，某些简化型源表可能不具备完整的四象限工作模式或超低电流测量能力。这使得它们不太适合需要极高精度的应用场景，但对于通用测试和特性分析仍具有实用价值。

源表与电源、功率分析仪和万用表有何区别？

源测量单元（SMU）在功能、精度和应用范围方面与电源、功率分析仪及万用表存在差异。与仅能提供电压或电流而无法进行精密测量的电源不同，源表能够同时以高精度输出和测量电压与电流，其测量范围通常可达飞安（fA）和纳伏（nV）级别。相较于功率分析仪——其设计用于测量电气系统随时间变化的功耗、效率、谐波及瞬态行为——源表则更侧重于在低功率与高功率条件下进行精确的IV特性表征、半导体测试及材料分析。另一方面，数字万用表（DMM）属于被动仪器，仅能测量电压、电流或电阻，却无法主动提供电源。相比之下，源表将电源输出与测量功能集于一体，使其成为IV曲线追踪、漏电流测试及电子元件特性分析的理想工具。此外，源表可在所有四个象限工作，这意味着它们既能输出功率也能吸收功率，而传统电源或万用表仅能处理单向电流流动。这种多功能性使源表基础进阶测试、电池仿真和精密元件特性分析基础弥补了传统测量仪器之间的差距。

源表中的合规电压是什么？

源表中的合规电压指源测量单元（SMU）或源表在电流源模式下工作时施加的最大电压限制，用于保护被测设备（DUT）免受过高电压暴露。当SMU被设置为输出特定电流时，它会自动调节被测设备（DUT）两端的电压以维持设定电流值。然而，若被测设备存在高电阻或开路情况，维持设定电流所需的电压可能超过安全限值，从而导致设备损坏。为防止此类情况发生，合规电压作为安全阈值，确保在尝试强制输出指定电流时，电源模拟器（SMU）不会超过预设电压值。一旦达到合规电压限制，SMU将停止升压，并可能触发合规状态指示，表明在不突破电压限制的前提下无法实现目标电流水平。该功能在半导体测试、二极管特性分析和电池仿真中至关重要，其中精确控制电压和电流是基础损坏并确保测量准确基础。通过设置适当的顺应电压，工程师能够保护敏感元件，维持测试完整性，并在电气特性分析过程中确保安全运行。

我能否使用入门级源测量单元（SMU）来测试半导体二极管？

是的，入门级源测量单元（SMU）可用于半导体和二极管测试；但其适用性取决于待测设备的具体参数，包括所需电压、电流、精度和灵敏度。入门级SMU通常具备基础的IV（电流-电压）特性分析功能，允许用户在施加精确电压的同时测量电流（或反之）。这使其成为测试二极管、LED及低功耗半导体器件的理想选择。它们可测量正向电压（Vf）、反向漏电流（Ir）、击穿电压（Vbr）及电阻特性等关键参数，这些参数对评估半导体元件的性能和效率至关重要。然而，入门级SMU可能存在电流和电压范围有限、低电流测量分辨率较低、以及缺乏脉冲测试或超低噪声性能等进阶局限性。对于需要大功率晶体管测试、进阶研究或纳米技术实验的应用场景，这些限制尤为显著。尽管存在这些局限性，入门级SMU仍能为基础器件测试、教学实验室及小规模研发应用提供准确且可重复的测量结果。对于使用标准半导体元件的工程师和研究人员而言，它们在保持基础和控制能力的同时，提供了经济高效的解决方案。

这是您想要的页面. 查看搜索结果:

基础台式源源表模块

Q: 源表与源测量单元有何区别？

尽管源表和源表模块 SMU）常被互换使用，但根据制造商和具体情境的不同，它们之间存在细微差异。 通常，源表是一种将高精度电源与精密测量单元集成的智能电源单元（SMU），使其能够在单一仪器中同时输出和测量电压与电流。源表的设计旨在测量直流（DC）或电压的同时，实现电压的输出（提供）或吸收（接收）。 在功能和性能方面可能存在一些差异。进阶 具备多象限操作（四象限源/吸模式）、高分辨率测量（可达飞安级和纳伏级）、可编程扫描以及自动化功能。这些特性使其适用于半导体测试、电池仿真和电力电子特性分析等复杂应用场景。 另一方面，某些简化型源表可能不具备完整的四象限工作模式或超低电流测量能力。这使得它们不太适合需要极高精度的应用场景，但对于通用测试和特性分析仍具有实用价值。

Q: 源表与电源、功率分析仪和万用表有何区别？

源测量单元（SMU）在功能、精度和应用范围方面与电源、功率分析仪及万用表存在差异。 与仅能提供电压或电流而无法进行精密测量的电源不同，源表能够同时以高精度输出和测量电压与电流，其测量范围通常可达飞安（fA）和纳伏（nV）级别。 相较于功率分析仪——其设计用于测量电气系统随时间变化的功耗、效率、谐波及瞬态行为——源表则更侧重于在低功率与高功率条件下进行精确的IV特性表征、半导体测试及材料分析。 另一方面，数字万用表（DMM）属于被动仪器，仅能测量电压、电流或电阻，却无法主动提供电源。相比之下，源表将电源输出与测量功能集于一体，使其成为IV曲线追踪、漏电流测试及电子元件特性分析的理想工具。 此外，源表可在所有四个象限工作，这意味着它们既能输出功率也能吸收功率，而传统电源或万用表仅能处理单向电流流动。这种多功能性使源表基础 进阶 测试、电池仿真和精密元件特性分析基础 弥补了传统测量仪器之间的差距。

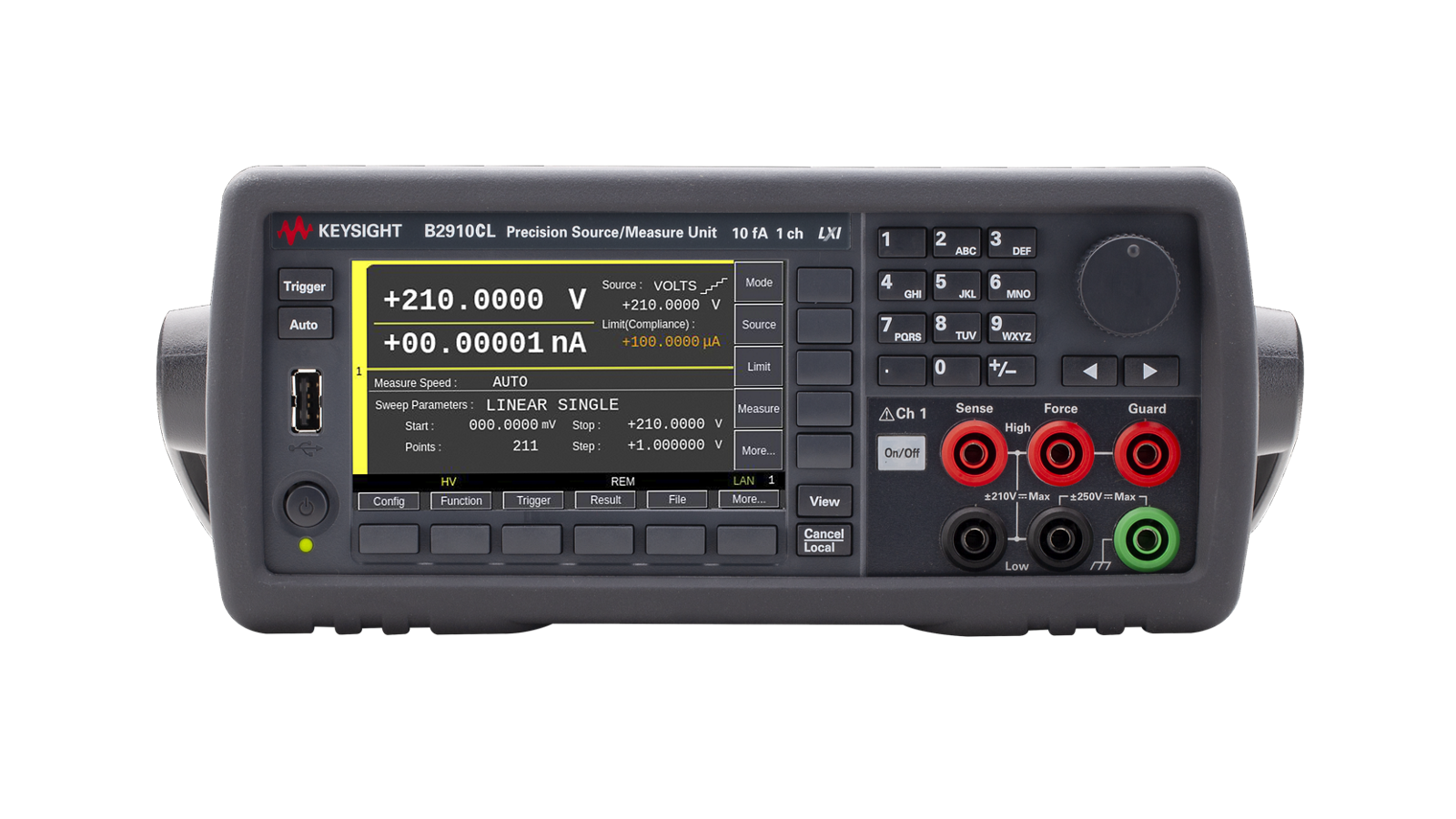

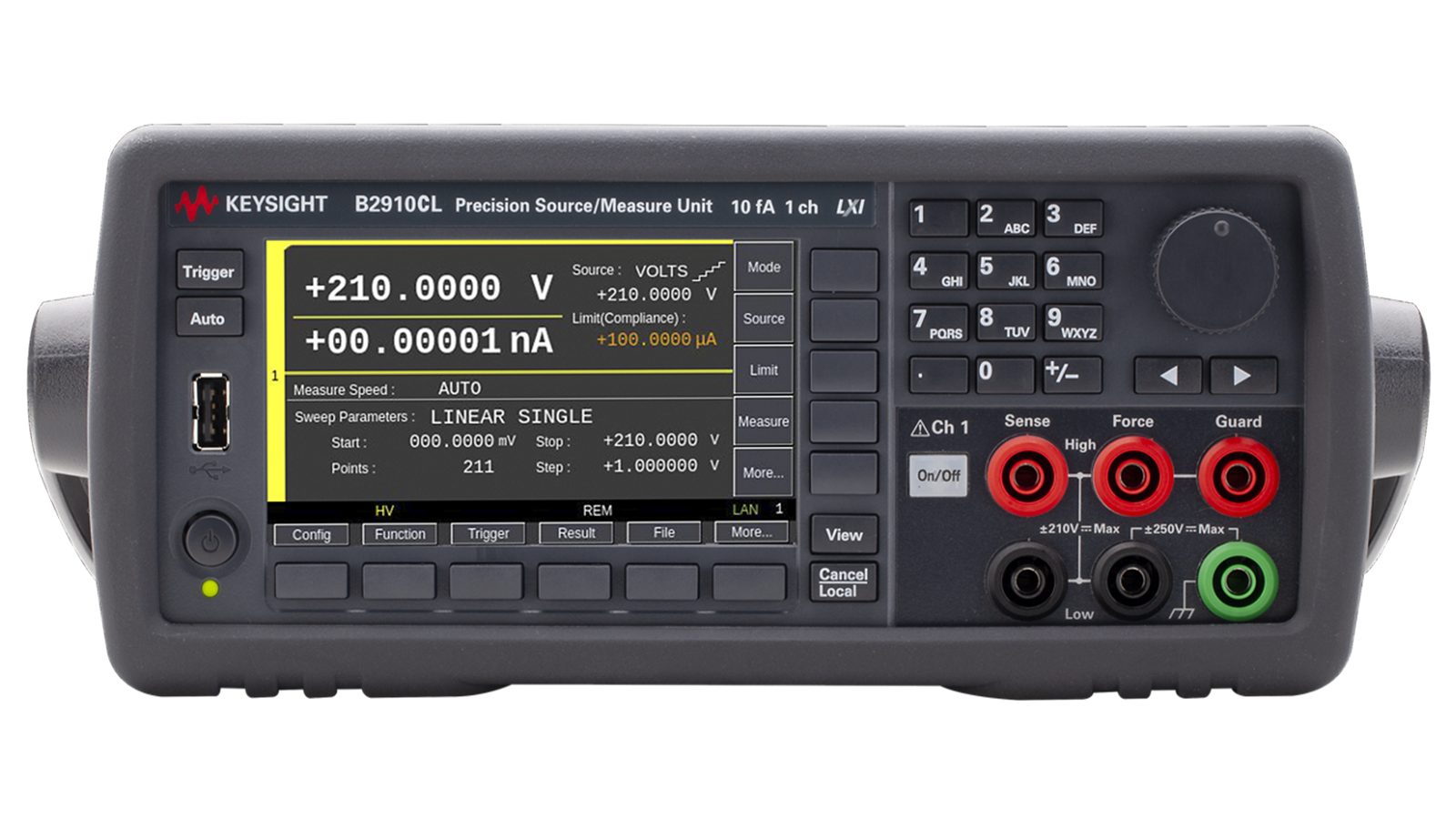

是德科技基础源表模块 SM1级设备，包括B2910CL和B2901CL型号。

常用配置

打造我的产品

概述
所有型号
附件
软件
支持

接下来

入门级SMU的增强功能

是德科技基础源表模块 SMU）专为在紧凑且经济实惠的台式设备中提供可靠、高性能的电子测试而设计。我们的基础融合了仪器与5.5位源分辨率，适用于器件特性分析、电路测试及教育培训等广泛场景。其附加特性包括：支持四象限工作模式、配备直观图形用户界面，并提供USB、LAN和GPIB等灵活连接选项。您可选择热门预设配置，或根据应用需求定制专属方案。
