选择SMU时需要考虑哪些关键规格？

在选择源测量单元（SMU）时，必须考虑若干关键规格参数，以确保其满足预期应用的需求。电压和电流范围至关重要，因为模拟电源（SMU）在提供和测量低至高电压（例如微伏至数百伏）及电流（从飞安至数安）的能力上存在差异。这使得它们适用于从纳米技术到电力电子测试的广泛应用领域。分辨率和精度决定了信号测量单元（SMU）获取和测量信号的精确程度。高端型号可提供亚纳伏（nV）和飞安（fA）级精度，这是基础低漏电流测量和半导体特性分析基础。另一个重要因素是四象限操作功能，它使开关电源能够同时输出和吸收功率。该功能对电池仿真、元件测试及电源管理应用具有重要价值。测量速度（采样率）和建立时间影响测试效率，尤其在自动化生产环境中。更快的测量速度有助于优化吞吐量并提高测试可靠性。合规性（限值）设置是基础敏感设备基础电压或电流限制在安全范围内，防止测试过程中可能造成的损坏。USB、GPIB、LAN或LXI等连接选项对于远程控制和自动化至关重要，可实现与测试系统的无缝集成。此外，软件对IV曲线追踪、可编程扫描和脚本编写的支持增强了易用性，使执行复杂测量和自动化测试序列变得更加轻松。综合考虑这些因素，可确保所选的SMU为研发和生产测试提供必要的精度、灵活性和性能。

SMU如何用于半导体器件测试？

源表模块 SMU）在半导体器件测试中发挥着关键作用，其能提供精确的电流和电压源、高精度测量以及进阶功能。该设备用于表征各类半导体元件，包括晶体管、二极管、MOSFET、IGBT及集成电路（IC）。半导体器件需要高精度的IV（电流-电压）特性测试，而SMU（智能测量单元）通过提供四象限操作功能实现了这一需求。这种特性使其能够同时输出电流和电压，既可作为电流源也可作为电压源，因此适用于测试有源器件和无源器件。 SMU（开关电源）用于测定关键半导体参数，如阈值电压（Vth）、关断电流（Ioff）、击穿电压（BV）、导通电阻（Rds(on)）及增益特性。其测量能力可达飞安级电流与高电压范围，且噪声和漂移极小，因此成为基础低功耗与高功耗半导体器件基础。此外，脉冲测量单元（SMU）具备脉冲测试功能，有助于降低功率半导体器件的自发热效应。这确保了在不改变器件电气特性前提下进行精确表征。在自动化半导体测试中，SMU（系统测量单元）与探针台和晶圆测试仪无缝集成，可在研发和生产环境中实现高效的参数测试。其可编程扫描、合规性限制和高速测量能力，使工程师能够进行精确、可重复且安全的测试。这使得SMU在整个半导体行业的研究、失效分析和质量保证中不可或缺。

如何对开关模式电源（SMU）进行电流-电压（IV）特性分析？

源测量单元（SMU）通过精确施加电压或电流，同时高精度测量被测器件（DUT）的响应，实现电流-电压（IV）特性分析。该过程是半导体、二极管、晶体管、电阻器、LED、电池及其他电子元件电气基础 SMU可工作于电压源模式（施加电压并测量产生的电流）或电流源模式（施加电流并测量产生的电压）。这种灵活性使得能够生成IV曲线，这对理解器件在不同电气条件下的行为至关重要。通过使用可编程扫描功能，源管理单元（SMU）能够在指定范围内自动调节电压或电流，同时持续测量对应的输出参数。这使得绘制IV曲线成为可能，从而揭示器件的阈值电压、漏电流、电阻值及击穿电压等特性参数。此外，可设置合规性限制以保护敏感设备免受过高电压或电流的影响，确保测试过程的安全可靠。进阶支持脉冲源功能，可最大限度降低测试过程中的器件发热；同时具备四象限工作模式，支持在源入和源出两种条件下进行测试。这种精确度和控制力使SMU成为研发和生产环境中半导体器件表征、电力电子测试及材料研究的首选工具。

在SMU中，直流测量与脉冲测量有何区别？

源测量单元（SMU）中直流测量与脉冲测量的区别在于电压或电流随时间施加与测量的模式。这种差异影响着测量精度、功耗以及每种方法在不同应用场景中的适用性。在直流测量中，源测量单元（SMU）向被测设备（DUT）施加持续稳定的电压或电流。基础 IV曲线追踪、漏电流测试及稳态半导体特性基础精确、长时效的基础。然而，持续直流供电可能引发自热效应，导致被测设备的电气特性发生改变，尤其在功率器件、MOSFET和LED基础显著。相比之下，脉冲测量采用短时电压或电流脉冲，能显著降低热效应。这使得测试设备能够承受更高电压或电流而不致过热或损坏被测设备。脉冲模式尤其适用于大功率半导体测试、薄膜材料及电池模拟等场景——在这些情况下，过热可能导致读数不准确或器件性能退化。进阶参数编程，包括脉冲宽度、上升时间和占空比，可实现对施加信号的精确控制。工程师可根据需求选择直流模式进行稳态分析，或采用脉冲模式以最小化热影响，从而在研发和生产测试中优化测量精度、重复性和可靠性。

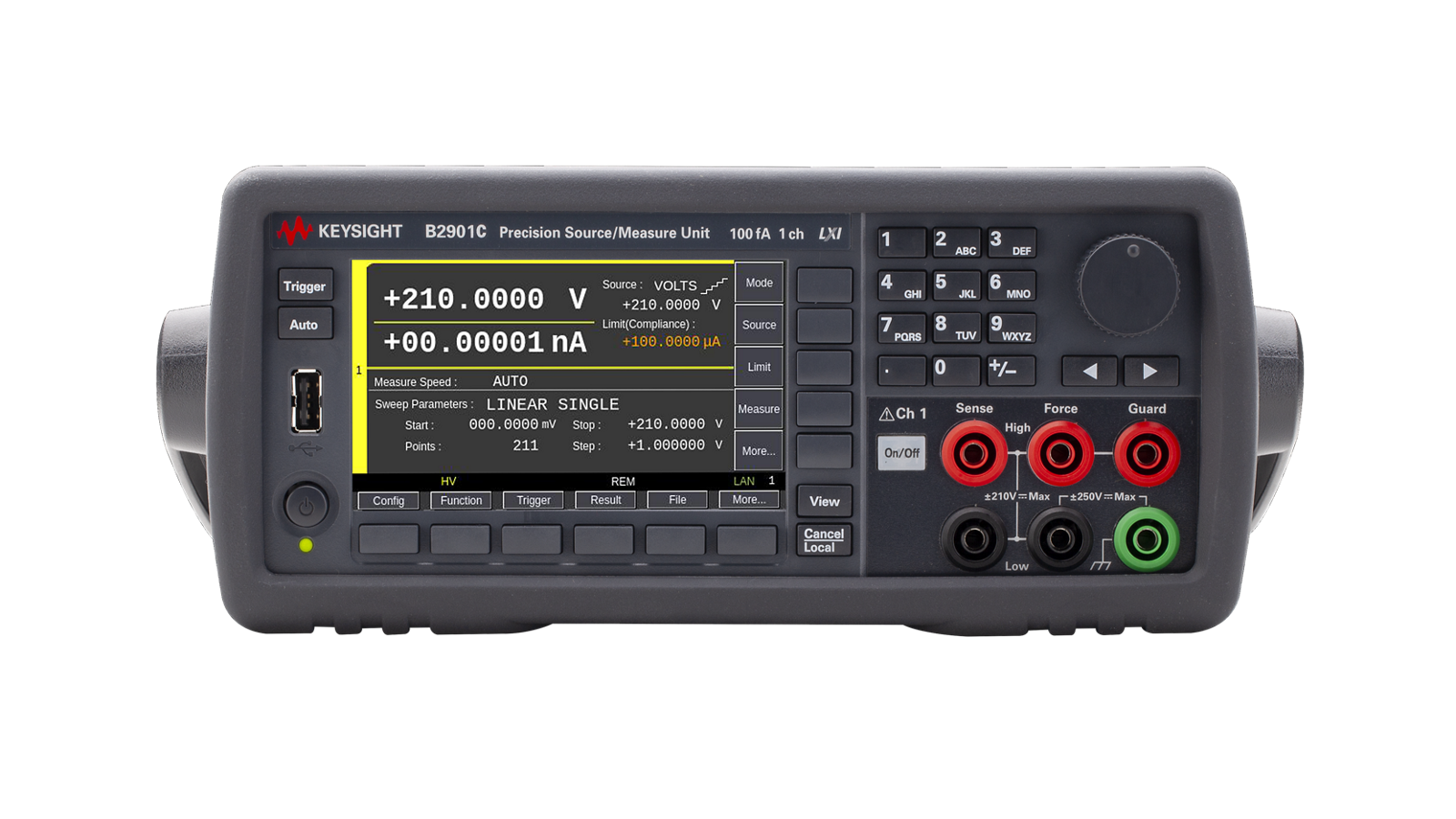

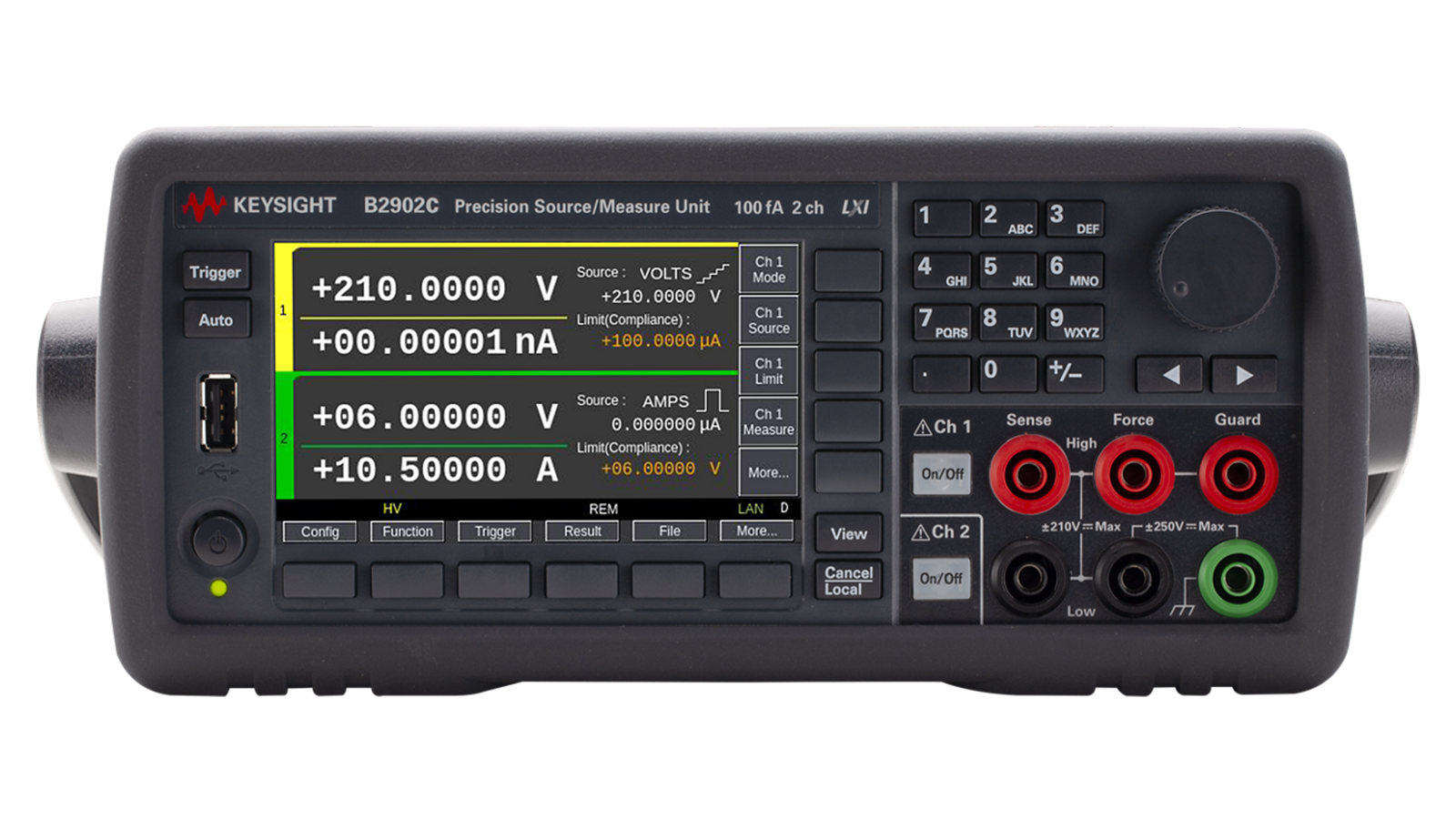

专业台式源表模块

Q: 选择SMU时需要考虑哪些关键规格？

在选择源测量单元（SMU）时，必须考虑若干关键规格参数，以确保其满足预期应用的需求。 电压和电流范围至关重要，因为模拟电源（SMU）在提供和测量低至高电压（例如微伏至数百伏）及电流（从飞安至数安）的能力上存在差异。这使得它们适用于从纳米技术到电力电子测试的广泛应用领域。 分辨率和精度决定了信号测量单元（SMU）获取和测量信号的精确程度。高端型号可提供亚纳伏（nV）和飞安（fA）级精度，这是基础 低漏电流测量和半导体特性分析基础 。 另一个重要因素是四象限操作功能，它使开关电源能够同时输出和吸收功率。该功能对电池仿真、元件测试及电源管理应用具有重要价值。 测量速度（采样率）和建立时间影响测试效率，尤其在自动化生产环境中。更快的测量速度有助于优化吞吐量并提高测试可靠性。 合规性（限值）设置是基础 敏感设备基础 电压或电流限制在安全范围内，防止测试过程中可能造成的损坏。USB、GPIB、LAN或LXI等连接选项对于远程控制和自动化至关重要，可实现与测试系统的无缝集成。 此外，软件对IV曲线追踪、可编程扫描和脚本编写的支持增强了易用性，使执行复杂测量和自动化测试序列变得更加轻松。 综合考虑这些因素，可确保所选的SMU为研发和生产测试提供必要的精度、灵活性和性能。

Q: SMU如何用于半导体器件测试？

源表模块 SMU）在半导体器件测试中发挥着关键作用，其能提供精确的电流和电压源、高精度测量以及进阶 功能。该设备用于表征各类半导体元件，包括晶体管、二极管、MOSFET、IGBT及集成电路（IC）。 半导体器件需要高精度的IV（电流-电压）特性测试，而SMU（智能测量单元）通过提供四象限操作功能实现了这一需求。这种特性使其能够同时输出电流和电压，既可作为电流源也可作为电压源，因此适用于测试有源器件和无源器件。 SMU（开关电源）用于测定关键半导体参数，如阈值电压（Vth）、关断电流（Ioff）、击穿电压（BV）、导通电阻（Rds(on)）及增益特性。其测量能力可达飞安级电流与高电压范围，且噪声和漂移极小，因此成为基础 低功耗与高功耗半导体器件基础 。 此外，脉冲测量单元（SMU）具备脉冲测试功能，有助于降低功率半导体器件的自发热效应。这确保了在不改变器件电气特性前提下进行精确表征。 在自动化半导体测试中，SMU（系统测量单元）与探针台和晶圆测试仪无缝集成，可在研发和生产环境中实现高效的参数测试。 其可编程扫描、合规性限制和高速测量能力，使工程师能够进行精确、可重复且安全的测试。这使得SMU在整个半导体行业的研究、失效分析和质量保证中不可或缺。
