快速绘制晶体管IV特性曲线

工程师通常需要通过绘制输出曲线来表征晶体管的行为，这些曲线展示了漏极电流、漏源电压与栅极偏置之间的关系。这些测量结果是基础 器件工作基础 、验证模型以及支持早期设计和教育活动基础 。然而，在许多实验室环境中，专用曲线追踪仪或半导体参数分析仪的使用可能受到限制。

通过利用通用测试设备，工程师可以借助灵活的台式测试平台重现这些测量结果。对多个电压节点进行独立控制，可实现漏极和栅极电压的扫描，从而为不同类型的器件生成一系列特性曲线。结合自动数据采集和可视化工具，这种方法不仅能支持高效分析、加速学习进程，还能为晶体管性能提供有价值的见解。

MOSFET 输出特性曲线生成解决方案

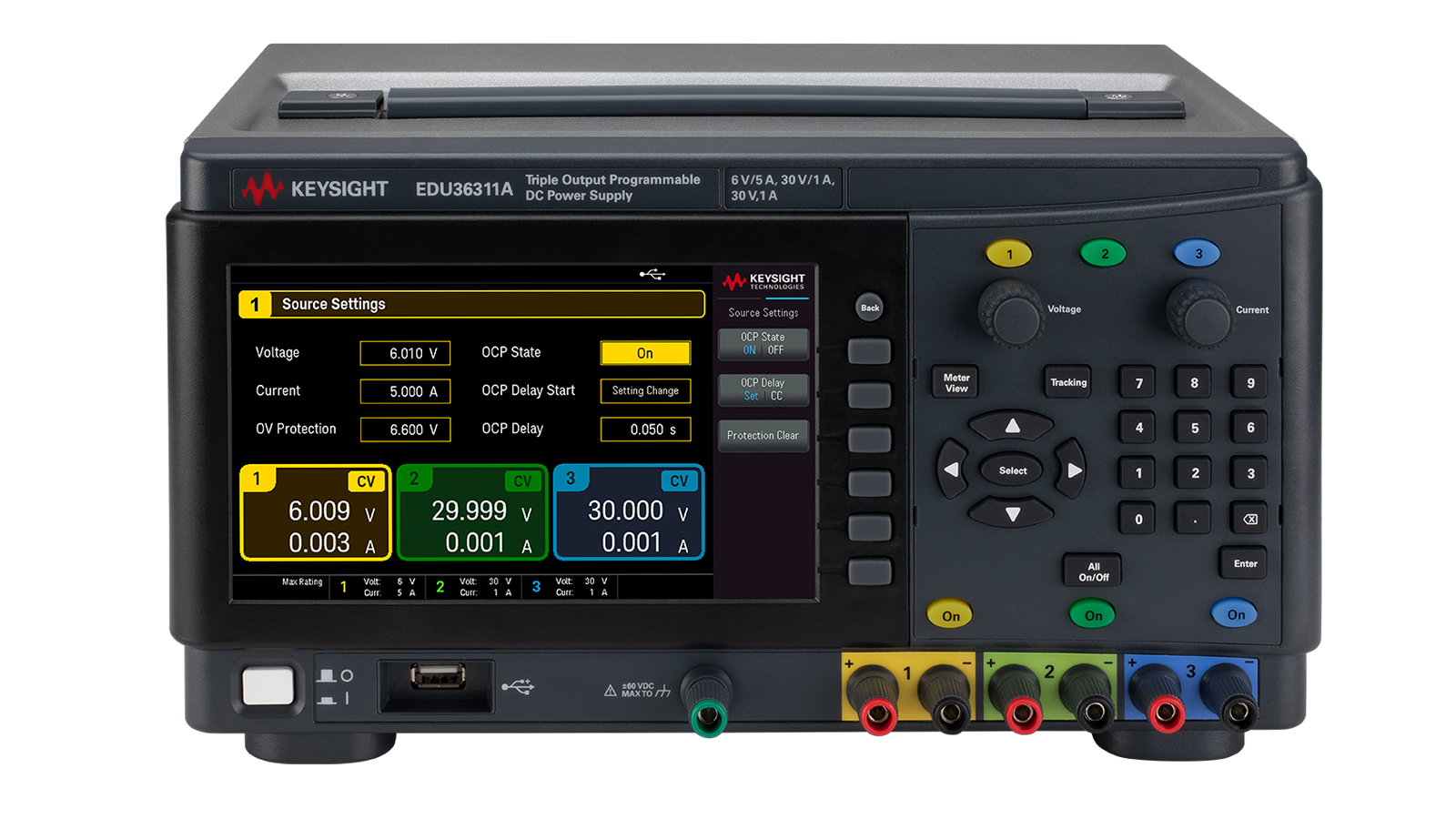

若要在没有专用特性曲线测试设备的情况下表征MOSFET的输出特性，则需要一个灵活的测试平台，该平台不仅能够独立控制多个电压节点，还能确保测量安全且准确。是德科技（Keysight）基础 直流电源系列提供多个隔离输出，可同时控制漏源电压（VDS）和栅源电压（VGS），从而生成晶体管特性曲线。 该集成解决方案支持低噪声源极供电、精确的限流功能以保护被测器件，以及高分辨率测量以实现准确的数据采集。通过 USB 或 LAN 连接至 PC 后，工程师可利用软件工具自动执行电压扫描、记录漏极电流并生成特性曲线组图，从而高效地分析和可视化器件性能。
索取报价

MOSFET输出曲线生成方案的框图

如何生成MOSFET输出特性曲线
