针对铸造工艺定制模型

要优化正-本征-负（PIN）光探测器模型，必须准确描述半导体特性以及布局引起的寄生效应。设置一个包含光探测器、寄生元件、偏置电压、负载电阻和光输入的交流（AC）小信号仿真，然后在相应的频率范围内导入经验器件数据。

比较模拟响应与实测响应，并优化导致响应不匹配的变量。候选参数包括寄生电容、电感、电阻、串联电阻、结电容，以及与漂移和扩散相关的变量。在保持寄生变量固定的同时，允许适当的光探测器变量随偏置变化，从而在多种偏置条件下验证优化后的参数。

优化光探测器模型解

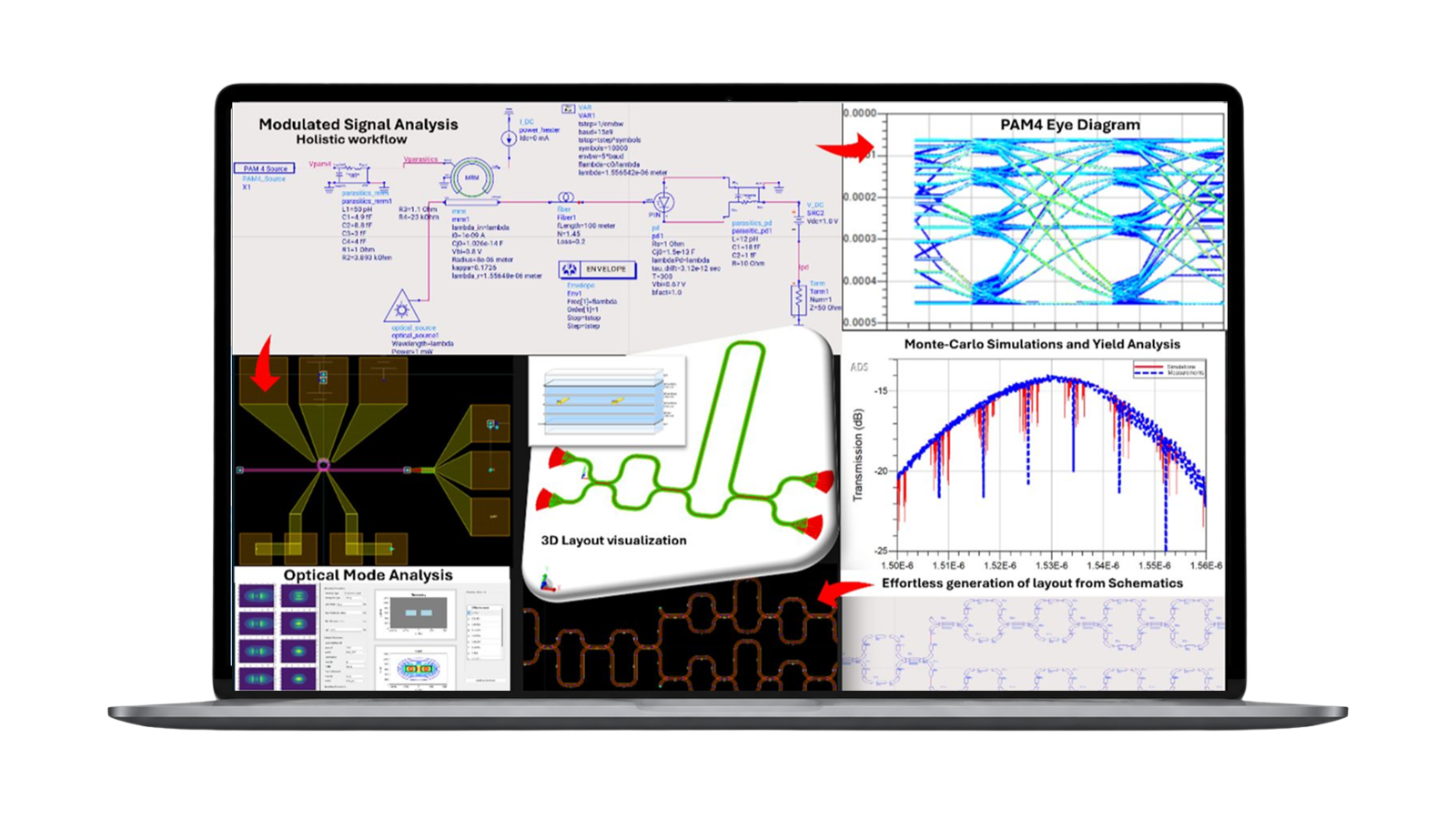

通过将交流小信号光探测器的仿真结果与已制备器件的测量数据进行对比，并对导致偏差的模型参数进行优化，从而完成测试。是德科技 Photonic Designer 提供了一个硅光子学工艺设计套件（PDK）模板，其中包含针对光学和电光器件的基于物理原理的模型。 PIN光电探测器模型不仅反映了半导体特性，还考虑了过孔和金属焊盘等实际布局寄生参数。通过优化，可在现实范围内调整寄生参数、串联电阻、结电容以及与漂移和扩散相关的参数，从而使仿真结果与实测数据相吻合。随后，可通过多场景验证，在不同的反向偏置条件下评估优化后的模型。
索取报价

参见“优化光电探测器模型”解决方案的框图

PIN光电探测器

PIN光电探测器
