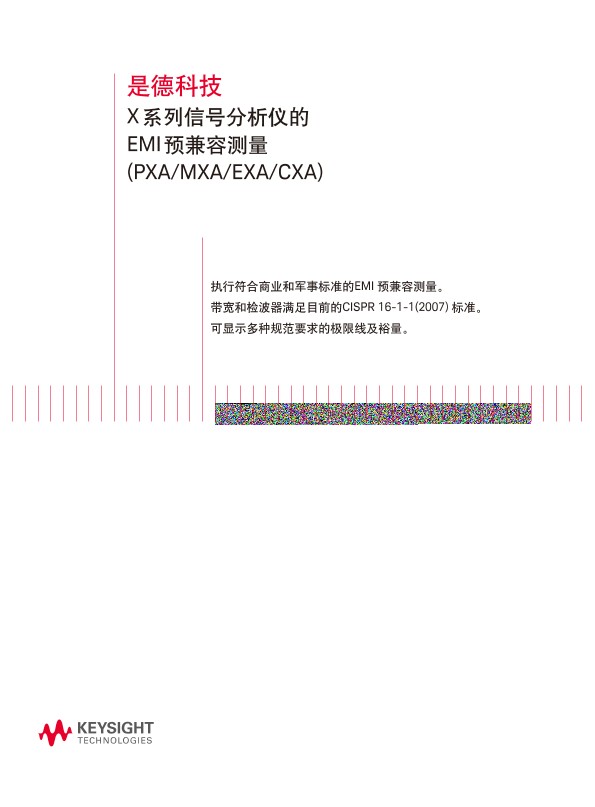

X 系列信号分析仪的 EMI 预兼容测量 (PXA/MXA/EXA/CXA)
手册
X 系列信号分析仪的 EMI 预兼容测量 (PXA/MXA/EXA/CXA)
- 执行符合商业和军事标准的EMI 预兼容测量。
- 带宽和检波器满足目前的CISPR 16-1-1(2007) 标准。
- 可显示多种规范要求的极限线及裕量。
特性
- 符合 CISPR 16-1-1 (2007) 标准的检波器
- 频段和带宽的 EMI 预置设置
- 内置包含裕量的极限线
- 幅度校正因子
- 游标处测量
- 调谐和侦听
- PSA代码兼容性
1. CISPR 16-1-1 (2007) 检波器
Keysight X 系列的 EMC 选件拥有符合 CISPR 16-1-1 (2007) 标准(包括峰值、准峰值、EMI 平均值和 RMS 平均值) 的所有检波器。您可以对检波器驻留时间进行调节，以便在保持原有精度的同时优化测量速度。
2. 频段和带宽的EMI预置
X 系列的 EMC 选件包含频段 A 至 E (9 kHz 至 18 GHz; CXA 上不含频段 E) 的设置，并且在相关频段中设置了要求的带宽 (200 Hz、9 kHz、120 kHz 和 1 MHz)。
3. 内置极限线
EMC 选件内置了多种规范定义的极限线。您可以轻松访问这些内部文件并选择所需标准的极限线，还可根据需要打开并显示多种极限线。可根据不同的极限线显示测量结果的裕量。极限线编辑功能非常容易使用，并且界面友好。
4. 幅度校正因子
选件中内置有多种通用转换器 (比如双锥天线、对数周期天线和宽带天线) 的校正因子; 还提供 LISN、放大器和瞬时限制器的校正因子，以及多达 2000 个用于校正的幅度频率点。编辑功能非常容易使用，并且界面友好。
5. 游标处测量
可使用三种不同的检波器来测量特定频率上被测信号的幅度。选定检波器后，用户可使用游标来选择被测信号，并按下“游标处测量”按钮，随后三种检波器的测量结果和对应频率将显示出来
6. 调谐和侦听
您可以使用调谐和侦听功能来解调和侦听 AM、FM 或 ΦM 调制信号，并区分周围无线电台的
7. PSA代码兼容性
X 系列 EMC 选件中的这些功能，其远程命令可与 PSA 的命令兼容。
请下载此文档以了解更多信息。
