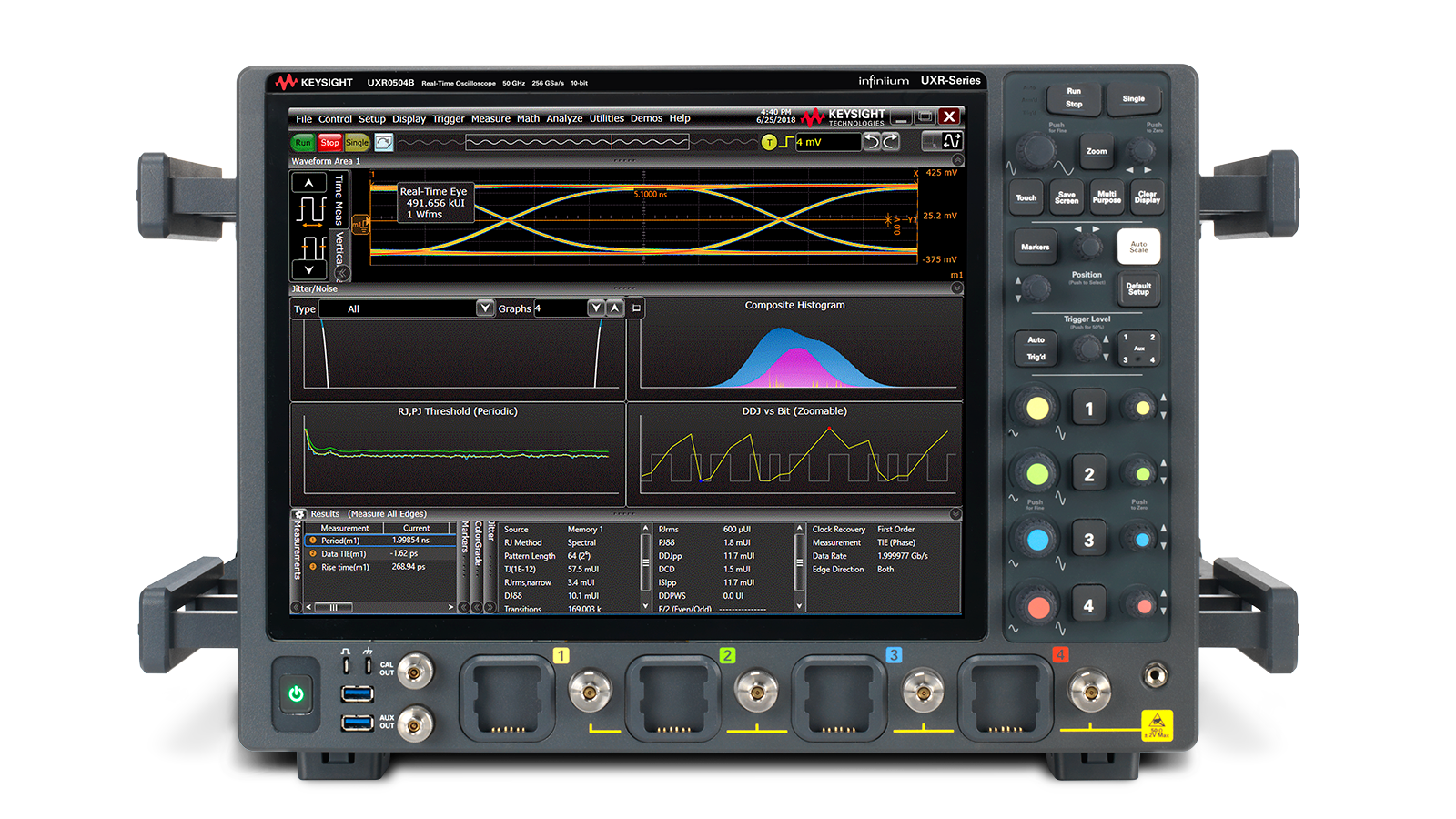

最高性能示波器
示波器 高性能示波器 专为新一代研发、高速合规测试、光子器件测试等示波器 。凭借最高带宽和低示波器攻克最严苛的测量挑战。您可选择热门预设配置，也可根据应用需求定制专属方案。需要选型指导？请查阅以下资源。
超宽带宽
开发带宽高达110 GHz的新一代技术，为尖端应用提供精准的信号捕获与分析能力。
快速采样率
采用我们高达256 GSa/s的最高采样率，捕捉并分析高速信号，深入解析瞬态、抖动和噪声。
高信号完整性
D以低噪声和抖动、高有效位数 (ENOB) 以及高达 12 位垂直分辨率精确显示信号。
合规性测试软件
测试合规性，用于PCIe®、DDR、MIPI®等下一代标准的研发。
-
最大带宽
10 GHz 至 110 GHz
-
模拟通道
2 至 4
-
最大采样率
128 GSa/s 至 256 GSa/s
-
最大存储器深度
2 Gpts 至 8 Gpts
-
显示屏尺寸
15.4英寸 至 15.6英寸
-
ADC分辨率
10位 至 12位
-
前端连接器尺寸
1 毫米 至 3.5 毫米
-
品牌包括
UXR
最受欢迎的配置
XR8 类示波器
XR9 类示波器
XR9级示波器，1毫米输入
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
要检测信号完整性问题（如信号衰减（幅度损失）、噪声或失真），请选择具备进阶 的高性能示波器：
平均值
当高频噪声或随机波动成为问题时，可利用示波器的平均功能，通过对多次信号捕获进行平均处理来平滑随机噪声。
持久模式
通过显示历史波形轨迹，可直观呈现信号随时间变化的演变过程，同时突出显示瞬态事件、毛刺及信号异常。此示波器功能在捕捉和分析单次捕获可能遗漏的信号问题时尤为有效。
口罩检测
通过使用预定义的掩模或边界（即预期测量信号应保持在其内部的范围），可检测信号毛刺、振铃或过冲现象。示波器将协助识别失真或劣化情况，并在信号偏离设定掩模时触发警报。
边缘触发
瞬态信号问题（如抖动或毛刺）可通过示波器的边沿触发功能进行捕获。边沿触发能在波形特定点（如上升沿或下降沿）捕捉事件，从而聚焦于抖动或毛刺等瞬态问题。
串扰分析
信号完整性问题可能源于串扰或来自其他信号的电磁干扰。示波器软件中的串扰分析功能可帮助检测并量化来自相邻走线或信号源干扰源。
通道仿真
示波器软件可通过仿真技术诊断由通道损伤引发的信号完整性与衰减问题。该软件既能模拟潜在损伤以测试设备在实际问题中的表现，亦可运用均衡技术补偿通道损伤。
确保产品符合行业标准规范是实现可靠、安全且受监管性能的必要条件。示波器 以下功能帮助确保设备符合行业标准：
自动化合规性测试软件
集成于现代示波器自动化合规测试软件，可简化确保产品符合行业标准的流程。该软件能自动执行产品测试、分析及验证工作，支持USB、以太网、PCIe、DDR等行业标准，通过将捕获的波形与预定义性能阈值进行比对。 自动化执行耗时且精密的合规测试流程，既节省时间又降低人为失误风险。高性能示波器 不仅能在发射器合规测试中充当参考接收器，示波器 接收器测试中的特性分析，示波器 与比特误码率测试仪协同工作作为误码检测器。
眼图与时域反射法（TDR）
USB、PCIe、以太网、DDR和HDMI等标准要求物理层发射器性能满足特定信号参数，例如上升/下降时间、电压电平以及长走线或电缆上的信号保真度。高性能示波器可帮助您可视化眼图——该图必须在中心区域（水平和垂直方向）保持开放，以表明信号纯净，具备充足的电压裕度和时序裕度。
高速标准通常还要求传输线进行阻抗匹配以最大限度地减少反射。配备时域反射仪探头的示波器可用于验证信号路径中的阻抗匹配情况。
抖动测量与时序合规性
诸如5G新空口、以太网（IEEE 802.3标准）、DDR4/DDR5和PCIe等标准对抖动（即信号时序变化）设定了严格限制。示波器 测量总抖动、随机抖动、确定性抖动以及垂直噪声，这些参数对于确保数据信号在规定公差范围内保持同步至关重要。内置抖动分析工具能自动计算抖动值，将其与相关标准设定的限值进行比对，并通过抖动分解技术帮助识别影响信号完整性的抖动与噪声根源。
示波器 传统示波器 测试和分析有线系统中的模拟和数字信号，而最新的高性能示波器 测试无线通信系统中使用的复杂高频信号，用于测试和验证5G和Wi-Fi 6等技术。以下是一些示波器用于测试无线通信系统的示例：
5G频段与带宽
由于5G信号覆盖宽广的频谱范围，包括6 GHz以下频段（FR1）和毫米波频段（FR2），因此需要采用具有高采样率和带宽的高性能示波器才能完整捕获5G信号的全部频率内容。鉴于5G信号通常通过多输入多输出通道传输，还需借助多通道示波器才能同步分析这些信号。
5G采用256-QAM、正交频分复用（OFDM）和时分双工（TDD）进阶 方案，其复杂程度远超以往无线通信技术。 要准确分析高频信号和快速瞬态事件（其中信号特性随时间快速变化）在复杂调制方案中的特性，需要使用支持高带宽、高采样率和实时信号捕获的示波器。
Wi-Fi 6（802.11ax）信号
Wi-Fi 6（即802.11ax）采用更高频段、更宽的信道带宽（最高达160 MHz），并运用正交频分多址（OFDMA）复调制技术及多用户多输入多输出（MU-MIMO）技术，使其比前代Wi-Fi更为复杂。调制精度可通过示波器进行测试。 误差向量幅度（EVM）是评估信号性能的关键指标，用于衡量信号相对于理想信号的误差或失真程度。较低的EVM值表明传输信号与预期信号高度吻合，确保更优的调制精度。多通道示波器可测量并验证基于OFDMA的高效通信，确保分配给各用户的频段正确无误且不存在重叠。
现代高示波器如是示波器具备满足5G和Wi-Fi 6严苛测试需求所需的带宽、采样率及信号分析能力，并额外支持毫米波信号分析和深度矢量信号分析软件功能。
