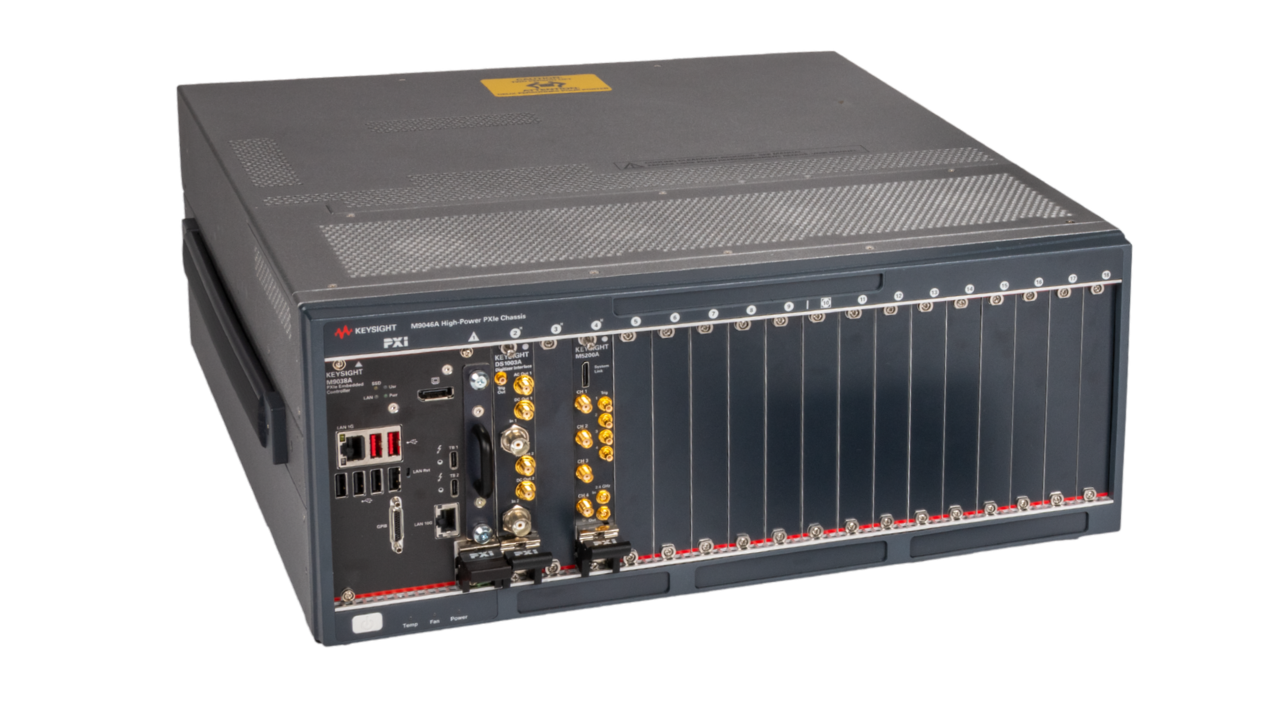

核心平台
嵌入式安全测试平台基于一个核心平台构建，该平台将系统集成、控制和计算整合到一个统一、紧密的環境中，旨在实现无缝集成，并可根据您的需求进行扩展。
这一基础架构确保每台仪器和每个模块都能同步运行，从而在复杂的安全测试中实现精准的时序控制、可靠的测量结果以及可重复的执行过程。随着测试要求的不断演变，可将额外的PXI模块插入同一系统中，而不会干扰正在运行的测试。
这种方法使团队能够从一个重点明确的配置开始，并随着时间的推移逐步扩展，从而构建一个能够适应新用例、新方法以及不同复杂程度的灵活测试环境。
该平台的核心由两个关键组件构成：
- M9046A PXIe 机箱

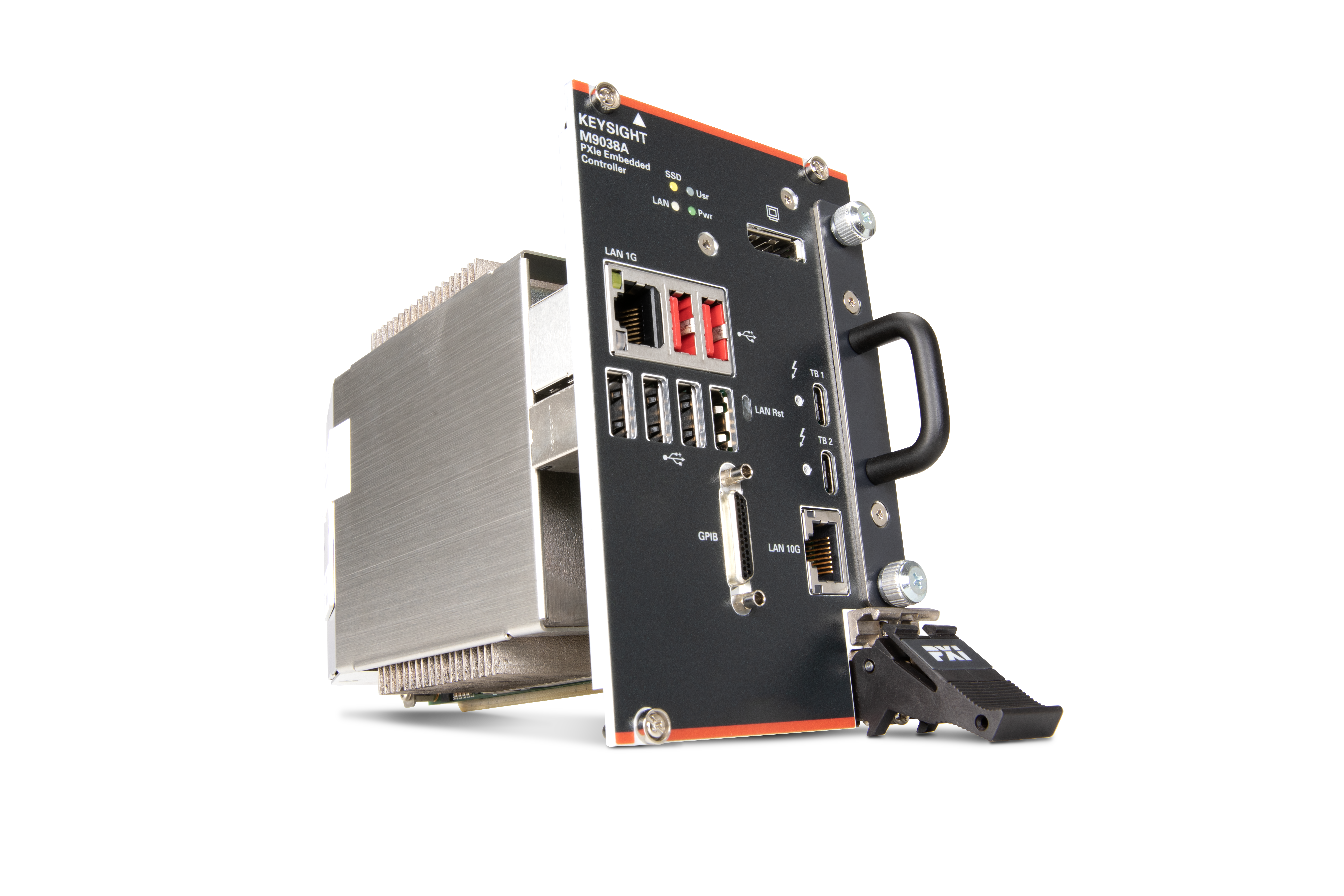

- M9038A PXIe 嵌入式控制器
测试台的基础架构，为所有模块提供电源、散热和系统集成。它构建了一个稳定且可扩展的环境，使多台仪器 单一的、同步的系统中协同工作。
测试平台的控制中心，提供管理测试执行和运行进阶 分析所需的计算性能。它确保仪器 之间协调顺畅仪器 高效处理测试结果。
各部分如何相互衔接
一个完整的安全测试平台由四个部分组成：待测目标设备、负责为所有组件供电并进行同步的测试平台、针对特定测试方法设计的专用硬件，以及运行测试方案的软件。这一切的核心是 DS1050A——作为机箱和控制器，其他所有组件均与其连接并依赖于它。
具体连接到该核心的组件会根据测试内容而有所不同。下方的选项卡将逐一介绍可直接连接到 DS1050A 的模块化组件。
- 测试平台架构
- 触发
- 故障现象
- 数字输入/输出
- 即将推出的模块

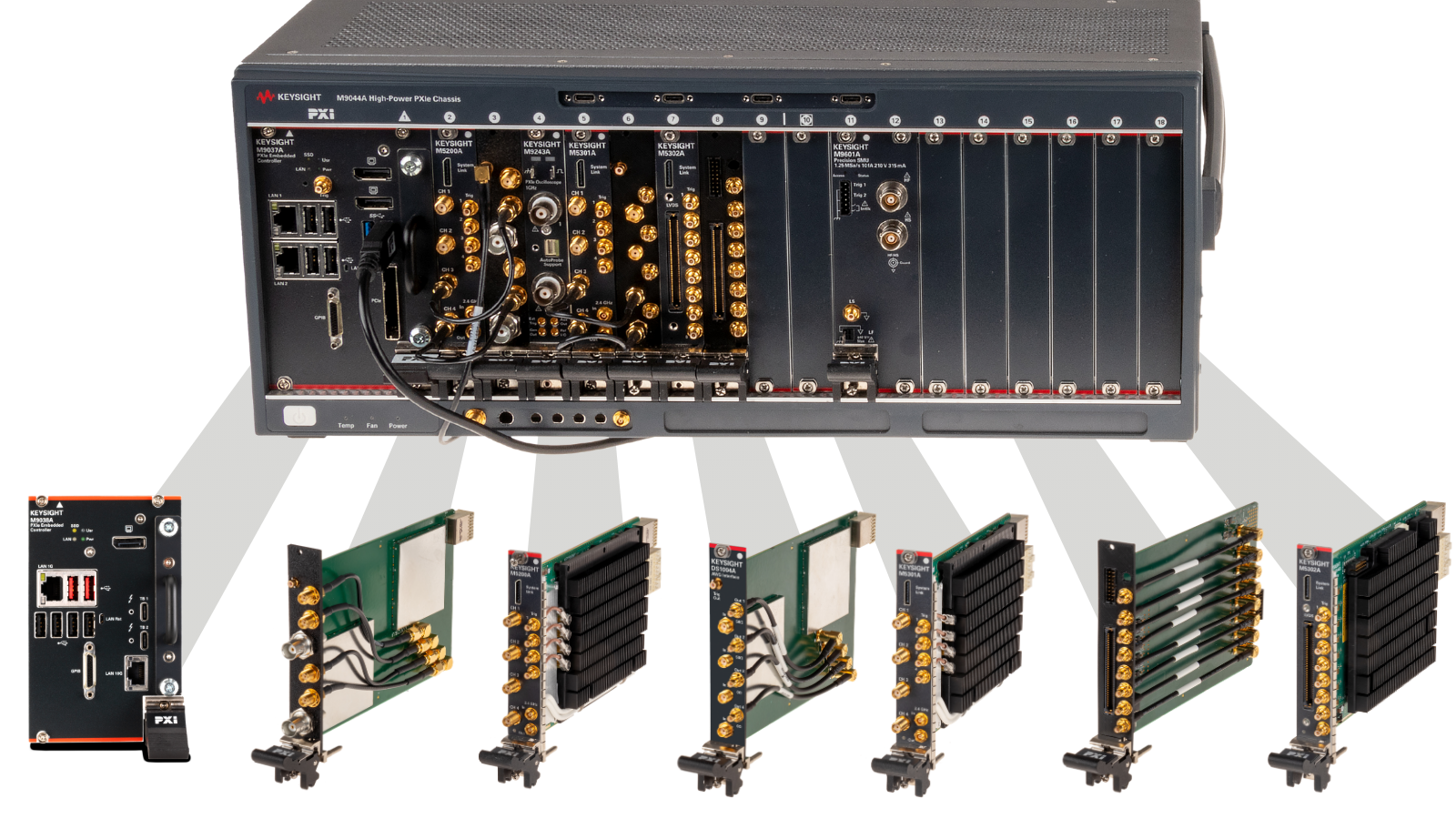

PXIe 机箱并非仅支持一种固定配置，而是可以同时安装多个模块，而您安装了哪些模块，将决定测试平台的功能范围。
- 添加一个触发器发生器，即可根据信号精确触发。
- 添加一个波形发生器，你就可以以精确的时序和振幅来塑造毛刺。
- 添加一个数字I/O模块，即可对多个通道进行同步，以支持复杂的多步骤营销活动。
这正是该平台具有模块化和可扩展性而非固定不变的原因：只需更换安装的PXI卡，同一底盘和控制器即可同时支持侧信道分析和 故障注入。
团队可以先从单种测试类型所需的最低配置开始，并在出现新需求时添加模块，而无需更换核心部件。

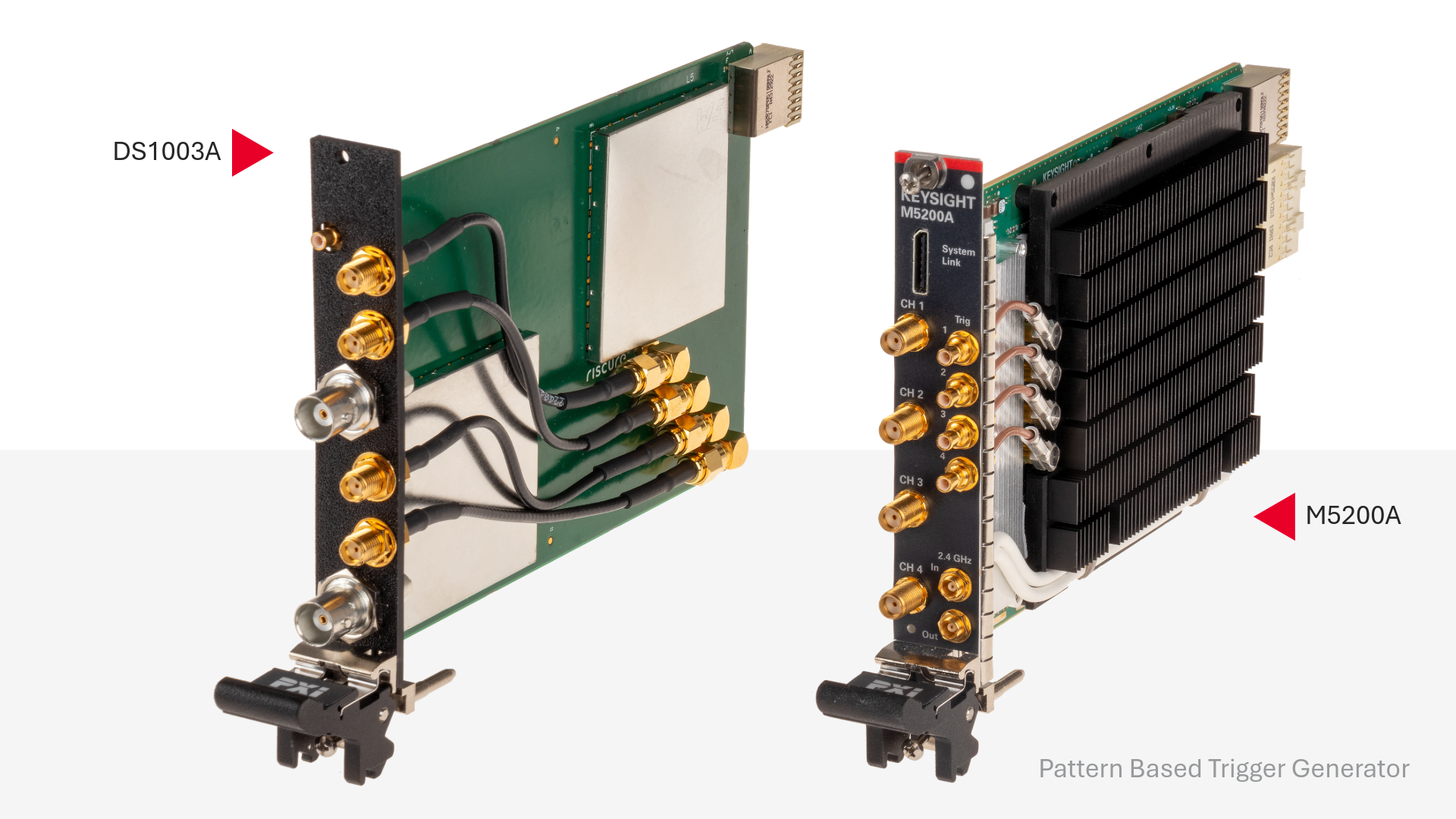

DS1060A 基于波形的触发信号发生器
SCA 和 FI 的精准计时
精确的触发是侧信道分析（SCA）和故障注入（FI） 基础 。DS1060A 可提供准确、可重复的定时功能，使测量和注入操作与被测设备的行为保持同步。
DS1060A 由 M5200A 数字化仪和 DS1003A 数字化仪接口组成。该解决方案既可作为独立示波器使用，也可根据任务需求运行不同的比特流。基于模式的触发器生成器支持模式驱动触发，并提供用于侧信道分析工作流的额外比特流。
关键组成部分
M5200A PXIe 模数转换器
- 基于FPGA的触发技术实现高速数据采集
- 基于深度内存的多通道捕获
- 灵活的比特流选项：触发、分析或自定义
DS1003A 数字化仪接口
- 支持基于模式的触发和进阶
- 将 M5200A 的输入端与直流耦合和交流耦合相结合
- 触发器 I/O 时间分辨率：200 ps
这将解锁什么
- 一个模块既涵盖了独立示波器的使用，也涵盖了专用触发信号的生成，无需为每项功能配备单独的硬件
- 比特流的灵活性意味着，同一台数字化仪既可在当前配置为基于模式的触发模式，也可在相关性/TVLA分析技术日趋成熟时进行重新配置以支持该功能。
- 自定义比特流支持为构建针对特定目标的触发逻辑留出了空间，而这些逻辑是标准选项所未涵盖的。

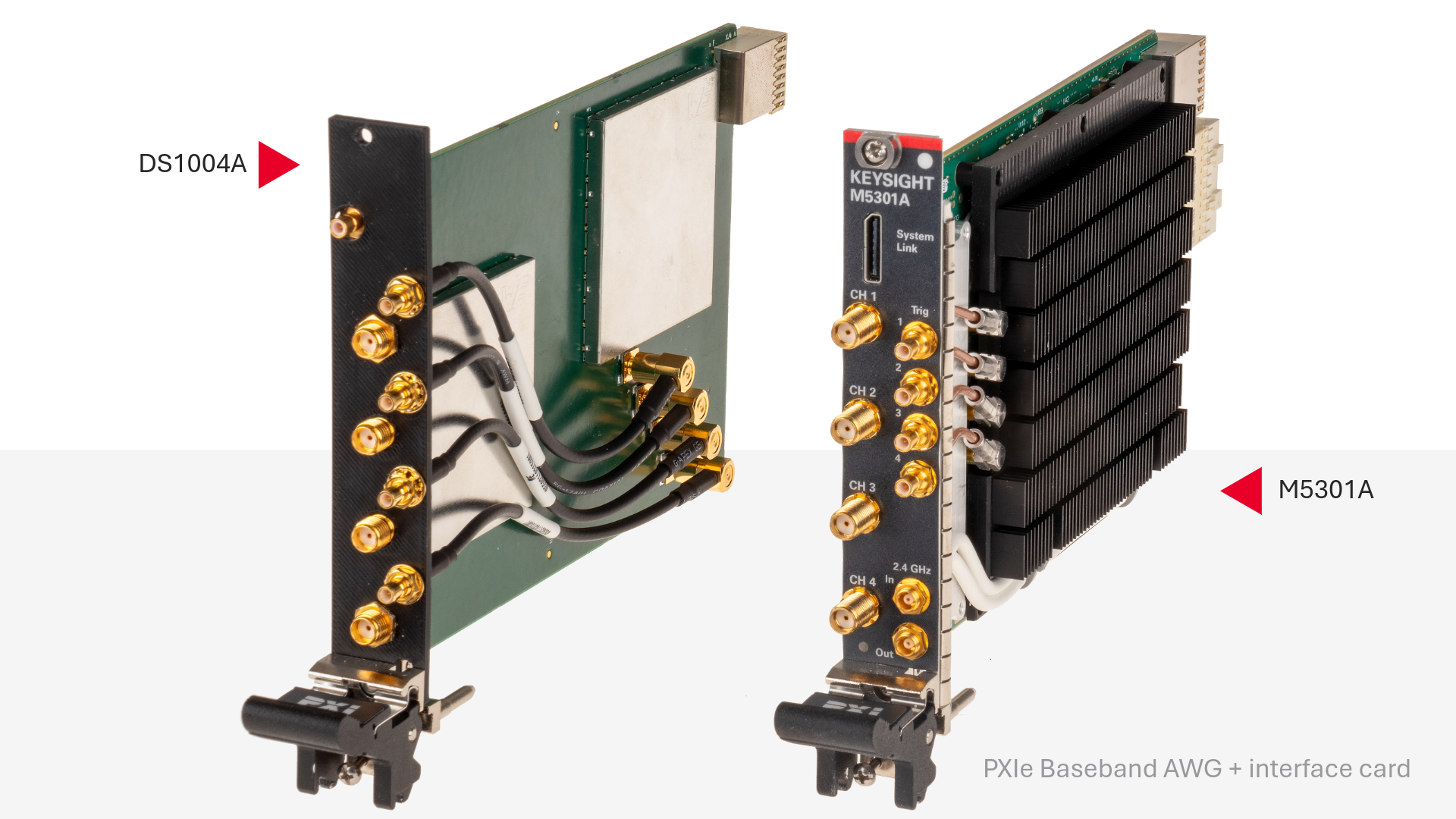

DS1070A 基带 AWG
用于故障注入的高速波形控制
故障注入测试需要速度、精度和灵活性。DS1070A 基带 AWG 兼具这三项特性。
它将高速模拟波形生成与灵活的控制功能相结合，能够以精确的时序和幅度进行精准的毛刺注入，基础 发现现代嵌入式设备中的细微漏洞基础 。
关键组成部分
M5301A 基带任意波形发生器
- 可生成 0 至 400 MHz 的模拟波形
- 具有亚纳秒级分辨率的多通道操作
- FPGA的可编程性在进阶 整形中的应用
DS1004A 接口卡
- 将AWG输出转换为适用于故障注入的电压电平信号
- 包含针对毛刺生成进行优化的比特流
这将解锁什么
- 对毛刺时序和幅值的精确控制
- 支持电压、时钟、电磁和激光 FI 测试项目
- 支持开展进阶且可重复的故障注入实验

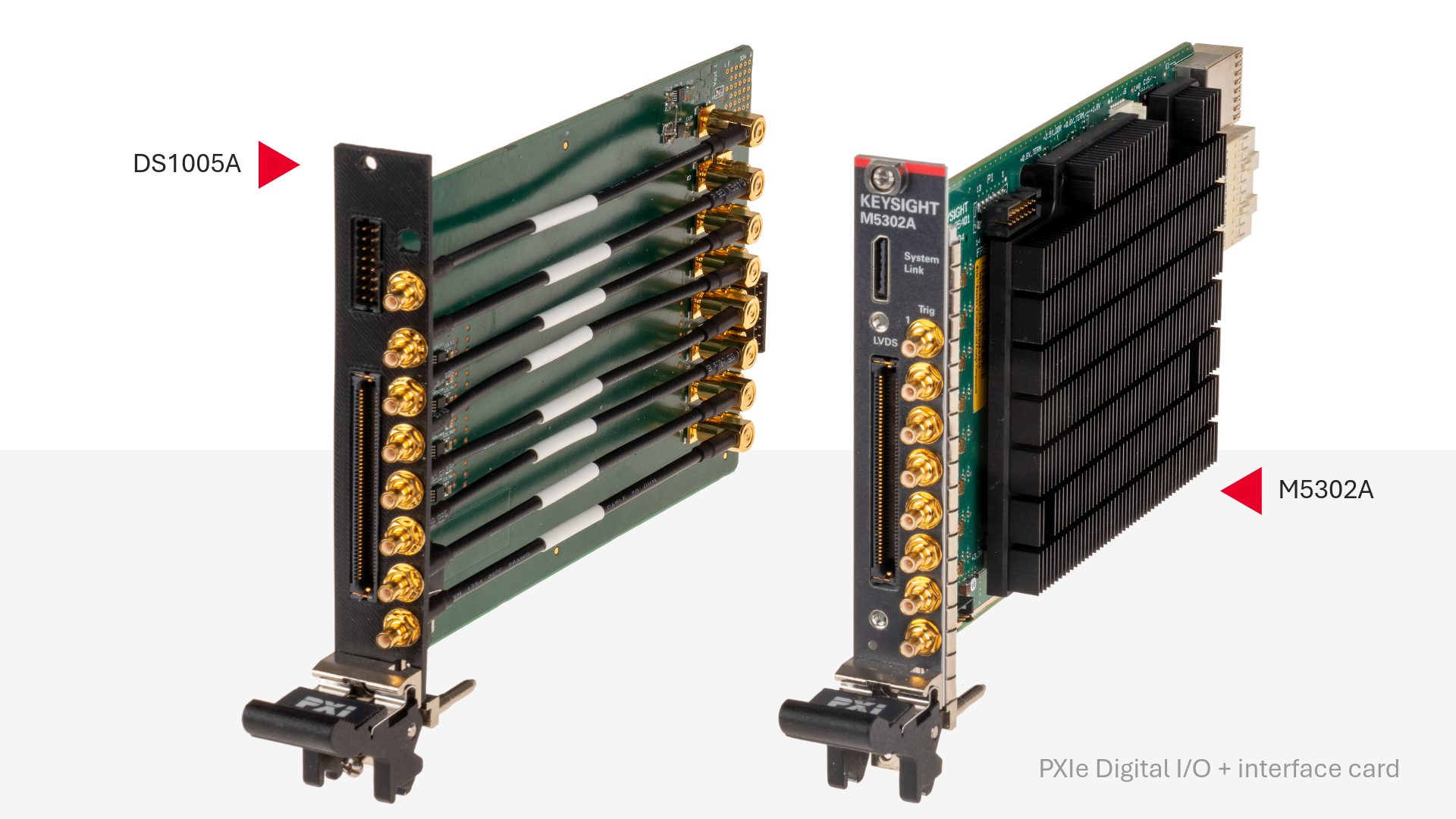

DS1071A PXIe 数字 I/O + 接口卡
控制、协调与协议意识
DS1071A 数字 I/O 解决方案为复杂的故障注入测试提供了触发和通信 backbone。
它能够实现测试平台与被测设备之间的紧密协调，确保在时序敏感型攻击期间，数字事件、协议和触发信号保持同步。
关键组成部分
M5302A 数字输入/输出模块
- 高速 GPIO 和 LVDS 通道
- 基于FPGA的定制逻辑控制
- 支持常见的调试和通信接口
DS1005A 接口卡
- 将 LVDS 信号转换为单端逻辑电平
- 针对故障控制和协议交互进行了优化
这将解锁什么
- 多个数字信号之间的精确同步
- 基础 多毛刺和复杂时序场景基础
- 具备适应不同设备架构的灵活性
- 这种级别的数字控制对于进阶、协调的故障注入测试至关重要。
即将推出的 PXI 模块
为了扩展该平台的功能，我们正在持续开发新的 PXI 模块。这些新增模块旨在支持不断演变的测试需求、新的安全方法，以及在侧信道分析和故障注入领域中更多进阶 。该平台的设计旨在随着您的需求而发展，使您能够随着时间的推移扩展和调整测试配置。
搭建您自己的设备安全测试实验室
本页面中的所有内容都基于同一基础：DS1050A 作为核心，所有测试、模块和测试方案均以此为基础构建。在此基础上，测试平台将根据您的测试需求进行扩展。
从宏观层面来看，构建设备安全测试实验室主要涉及四个要素：待测目标设备、为系统供电并进行同步的测试平台、与测试方法相关的专用硬件（如时钟、电源、电磁（EM）或激光设备），以及用于设计和运行 SCA 或 FI 测试方案的软件——Inspector。
一个典型的实验室会分阶段发展，其复杂程度也会随之增加。根据您的需求，实验室分为不同的等级和类型，随着测试要求的扩大，每种类型都会增加相应的组件或功能。每个阶段都基于相同的机箱、控制器和软件构建，随着实验室的扩展，没有任何组件会被替换。
下的设备
测试
待分析和验证的芯片、嵌入式系统或安全元件。
PXI 嵌入式安全测试平台
一个同步平台，可为您的仪器 所有仪器 提供动力、进行控制并实现互联。
测试工具
用于执行特定测试方法的专用硬件，包括时钟、电源、电磁（EM）或激光设备。
Inspector 软件套件
一个用于设计、运行和分析侧信道分析（SCA）和故障注入（FI）实验的统一环境。
培训与专业能力
持续培训可确保团队能够跟上不断演变的攻击技术，并有效应用SCA和FI方法论。
常见问题解答
DS1050A 是一款基于 PXIe 的核心平台、机箱和控制器，用于驱动和同步侧信道分析（SCA）与故障注入（FI）测试。
根据测试对象的不同，可将额外的模块和特定于测试的硬件连接到该核心上。
- 侧信道分析通过观察设备的物理行为（如功耗、电磁辐射、时序等），来了解其内部运行状况，并试图利用加密运算中的信息泄露。
- 故障注入通过故意使设备出现故障，从而扰乱其正常行为，并以一种能够暴露漏洞的方式引发故障。
DS1050A 测试平台和 Inspector 软件均支持这两项功能。
某些模块（如 DS1060A 触发信号发生器）在两种测试中均可使用。而其他模块（如 DS1070A 毛刺发生器和 DS1071A 数字 I/O）则专用于故障注入。测试台本身保持不变；变化的是连接的模块。
是的。底盘和控制器构成一个固定的基础，随着测试需求的增长，可以依次添加模块（如脉冲生成、毛刺生成、数字I/O，或是针对电源、时钟、电磁干扰或激光等特定测试的专用硬件），而无需替换现有的组件。
Inspector Software 是一套软件套件，用于通过测试平台定义、配置和执行侧信道分析（SCA）和故障注入（FI）测试。
虽然硬件负责执行捕获信号或注入故障等物理操作，但正是Inspector软件将这些功能转化为一套完整且结构化的测试方案。它能够以可控且可重复的方式配置测试目标、定义攻击参数、自动化测量以及管理测试结果。
实际上，每当您希望超越手动操作、开展真正的测试活动时，就需要使用Inspector Software。它将不同的硬件组件整合在一起，协调工作流程，并确保测试的一致性、可扩展性和可追溯性，无论是在早期评估、验证还是认证工作中。
DS1050A 专为满足各种检测需求而设计，具有良好的可扩展性，无论是针对特定领域的单技术配置，还是完全集成的多技术实验室，均可胜任。
您可以从针对性强的配置入手，例如功率或电磁（EM）侧信道分析，并随着时间的推移逐步扩展，纳入其他功能，例如使用激光的进阶 注入技术。无论范围如何，核心平台、机箱、控制器和软件均保持不变。
这意味着，随着需求的变化，您无需重新设计现有架构。相反，您可以在同一个统一的环境中，通过添加新的测试设备和功能，逐步扩展您的实验室。最终将构建出一个灵活的测试平台，能够支持从早期评估到复杂验证和认证工作流的全部流程。
