推进PCIe®测量技术
  • 训练营
  • 9 商品

与是德科技的工程师们一起，深入探索高速数字接口测试，提升您的技术技能。本次培训营将通过演示和分步指导，帮助您完善 PCIe 测量技术，这些内容您今天就可以在实验室中开始应用。完成本次培训营后，您将能够自信地验证 PCIe 信号、排查性能问题，并实现合规性测试工作流的自动化。

了解：

  • 如何分析抖动和眼图以实现精确的信号完整性评估。
  • 测试设置、探测和校准的最佳实践，以确保结果可靠。
  • 进阶 调试、合规性及第五代/第六代验证进阶 。

本培训营非常适合从事高速数字设计、测试工作的工程师，以及任何希望更深入了解 PCIe 物理层测量和符合性测试的人士。

查看
第 1 课 - 简介 - 掌握 PCIe® 测量技术 的配图

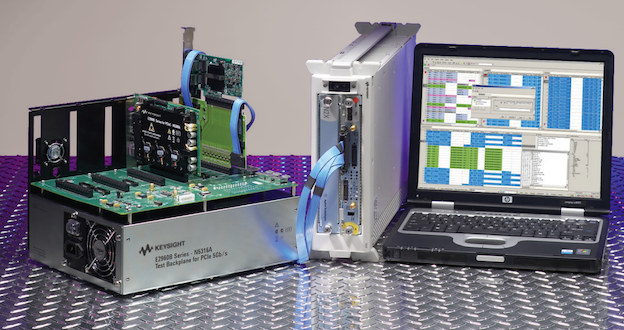

第 1 课——简介——掌握 PCIe® 测量技术

本课程介绍了PCIe测量技术的基本概念。课程内容涵盖了PCIe测量的不同类型、可用于进行这些测量的工具和设备，以及规范PCIe测量的相关标准。此外，本课程还简要概述了各代PCIe标准。
第 2 课配图——PCIe® 发射器和接收器测量技术

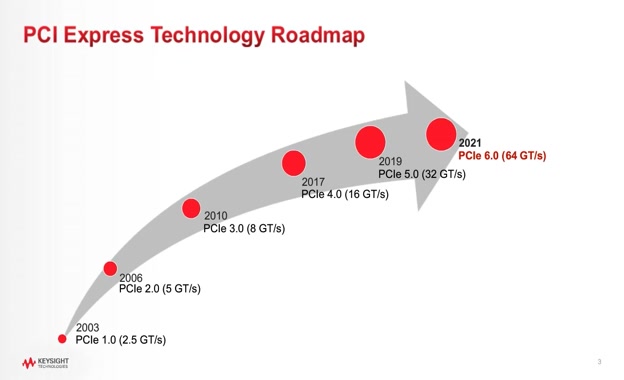

第 2 课——PCIe® 发射器和接收器测量技术

学习可用于表征 PCIe 发射器和接收器的各种测量技术。本课程涵盖眼图、抖动和比特误码率（BER）的测量。此外，本课程还提供了一些示例，说明如何利用这些测量技术排查 PCIe 问题。
第 3 课配图——PCIe® 接收器测试校准注意事项

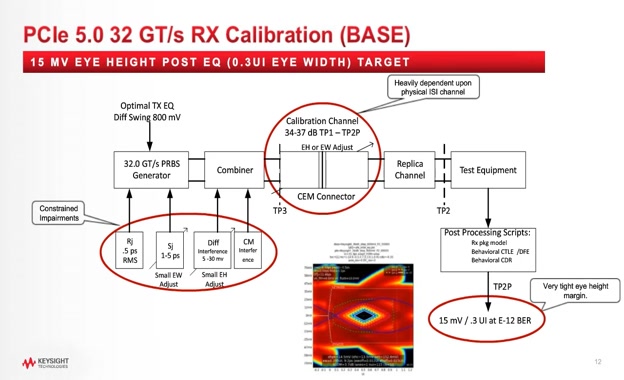

第 3 课——PCIe® 接收器测试校准注意事项

了解校准 PCIe 接收器时需要考虑的重要因素。本文涵盖的主题包括：接收器校准的各种类型、每种校准类型的要求，以及执行每种校准所需的步骤。
“简化抖动和眼图分析”图片：从仿真到测量

应用文章

简化抖动和眼图分析：从仿真到测量

该文档详细描述了基于自动反馈的高速数字设计验证工作流，该工作流采用是德科技的ADS、Infiniium、PathWave 自动化PathWave 分析解决方案。
第4课图示——矢量网络分析仪（VNA）与阶跃响应

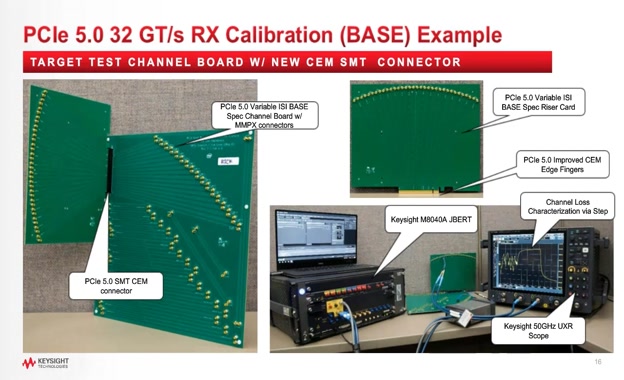

第4课——VNA 与阶跃响应

对比分析了在PCIe接收机特性分析中使用矢量网络分析仪（矢量网络分析仪 ，VNA）与阶跃响应测量两种方法的异同。本文涵盖的内容包括：每种方法的优缺点、每种方法可进行的测量类型，以及每种方法的应用场景。
第 5 课配图——PCI Express 5.0 发送测试工具

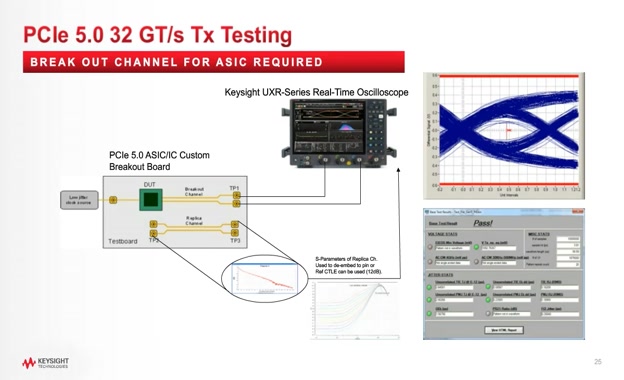

第 5 课——PCI Express 5.0 发射端测试工具

概述可用于测试 PCIe 5.0 发射器的各种工具。本文涵盖的主题包括 PCIe 5.0 发射器测试的要求、可用的不同类型工具，以及每种工具的优缺点。
第 6 课图片 - PCIe® 4.0 CEM

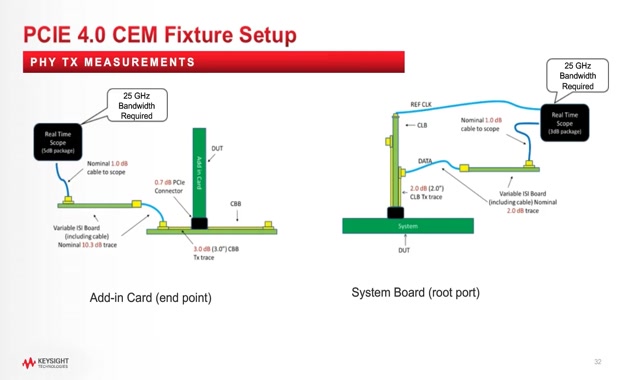

第 6 课 - PCIe® 4.0 CEM

介绍了 PCIe 4.0 设备的符合性测试要求。内容涵盖了所需的各种符合性测试类型、执行每种测试的步骤，以及可用于执行测试的工具。
第 7 课配图——PCIe® 5.0 BASE 和 CEM 示波器注意事项

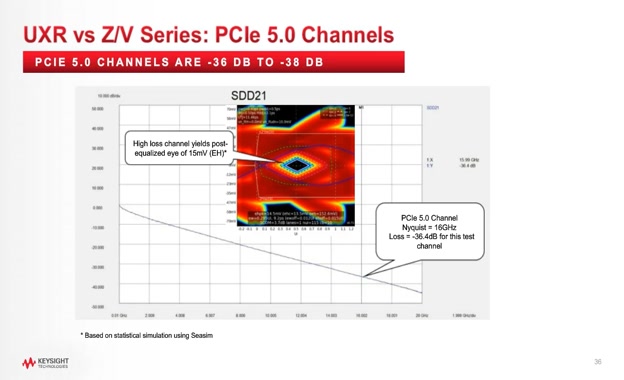

第 7 课——PCIe® 5.0 BASE 和 CEM 的示波器测量注意事项

本文探讨了使用示波器测试 PCIe 5.0 BASE 和 CEM 信号时需要考虑的因素。涉及的内容包括需要捕获的不同类型的信号、带宽和分辨率要求，以及需要使用的触发设置。
第 8 课配图——PCIe® 6.0 64 GT/s 技术探索

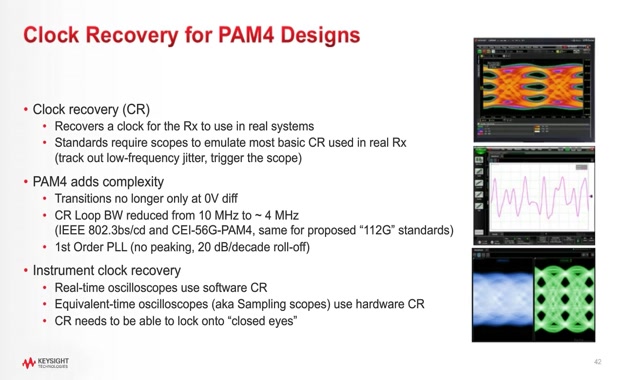

第 8 课——PCIe® 6.0 64 GT/s 技术探索

探讨测试 PCIe 6.0 64 GT/s 设备的挑战。涉及的主题包括：信号带宽和抖动要求的提高、对更精确校准的需求，以及寻找合适测试设备所面临的挑战。
相关应用应用案例
“如何测试 PCIe® 5.0 接收器符合性”的图片

如何测试 PCIe® 5.0 接收器的符合性

通过合规性测试实现PCIe® 5.0设备互操作性
学习验证表
