AMDS 版本 2007.6
Highlights
AMDS 2007.6－－现在提供到 ADS 的链接
使用 AMDS 创建 ADS 设计套件（仿真程序库）。 将您的三维电磁场设计链接到完整的 ADS 电路和系统仿真套件。

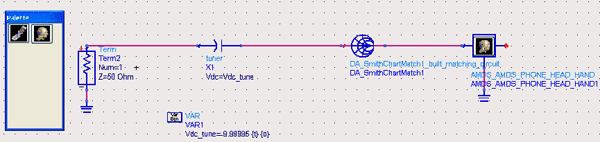

上例中，ADS 中的原理图捕获功能显示了移动电话设计套件（左）的控制面板，史密斯圆图工具和一个组件（代表从移动电话（包括大脑和手）的三维电磁场仿真获得的 S 参数集合）。
使用我们直观的 ADS 设计指南帮助您将天线与实际环境进行匹配
许多天线都是单独设计的。 一旦组装成整个设备，它们的性能就会下降。 您现在可以将实际环境引入我们的电路仿真器中，使用我们的史密斯圆图工具或其他直观的设计指南来合成匹配电路。

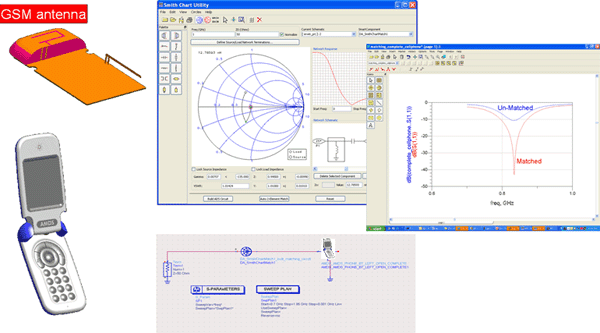

上例中，隔离的 GSM 天线在装入移动电话后进行去谐（不匹配的 S11 参数，蓝色曲线），您可以使用 ADS 中的史密斯圆图工具轻松定义匹配的网络属性。 匹配后的天线性能一举改善 30dB（匹配的 S11 参数，红色曲线）。
从射频前端（front seat）来看： 使用先进程序库通过自适应调谐来实时匹配您的天线
手持式设备的天线通过手动方式进行去谐。 使用 ADS 程序库和最新技术（例如可调谐 BST 或 MEMS 设备）仿真实时自适应天线匹配。

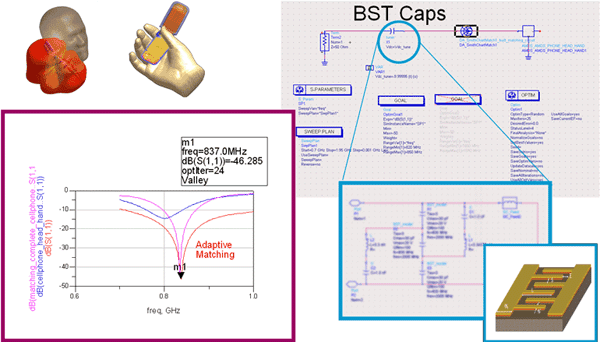

上例中，BST（称为钛酸锶钡的铁电材料）设备的电容值可以通过施加不同的直流偏置电压进行控制。 在 ADS 中，我们运行优化例程来尽量减小天线在给定频段内的 S11 值。 当手动改变天线性能时（S11 参数从粉红色曲线移动到蓝色曲线），优化程序会驱动直流电压并改变调谐电路中的电容值。 就这样，我们将天线自适应匹配到新的工作状态（自适应匹配的 S11 参数，红色曲线）。
在单次时间扫描中快速比较多频 SAR 和远场。 使用正在运行的 DFT：
在前一个版本中，远场功率和 SAR 计算需要在每个频率上重新进行完整的仿真。 在 AMDS 2007.6 中，它们可以通过单次时间扫描计算得出， 从而使用户在设置和仿真上花费的时间大大减少。

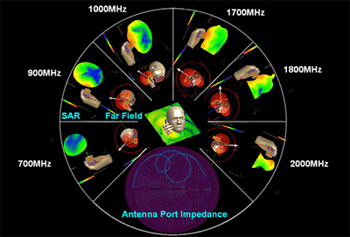

上例显示不同频率的 SAR（头部吸收功率）和远场功率。 在底部，我们看到的是双频段 GSM 天线阻抗的史密斯圆图。
