Highlights

Model Builder Program（MBP）2019 包括下列新特性和重大增强：

  • 全新 MOSRA 3 级老化模型提取套件（W8614EP/ET）
  • 新的模型目标复位套件（W8626EP/ET）
  • 角调整方面的增强
  • 可以查看参数的有效值
  • 新模型版本：BSIM-BULK 106.2.0、BSIM-IMG 102.9.1、HiSIM_HV 2.4.0、HiSIM2 3.0.0 和 UTSOI 2.2

如欲下载当前版本，请选择上面的试用与许可证选项卡，然后点击详细信息与下载按钮。

Request a Free Trial
Download Latest Version
浏览手册

Visit Technical Support

Description

Model Builder Program (MBP)MBP 2019 介绍

MBP 2019 提供了新的老化模型提取套件、新的复位套件和众多简单易用的增强功能，可以进一步提高建模能力和效率。

全新 MOSRA 3 级老化模型提取套件（W8614EP/ET）

  • 用于建立 MOSRA HCI 和 BTI 模型的自动提取流程
  • 支持同时将紧凑模型和分支电路模型作为核心模型
  • 支持手动调谐和自动优化
  • 此流程可以使用 MBP 脚本进一步定制

Shift of Ids and Vth versus stress time

图 1. Ids 和 Vth 随极限测试时间的偏移。

新的模型目标复位套件（W8626EP/ET）

  • 同时显示误差表和 IMV 图
  • 支持两种不同输入：.mea 和 .csv
  • 根据颜色轻松识别测试合格/不合格结果
  • 可以将误差表导出到 Excel 文件

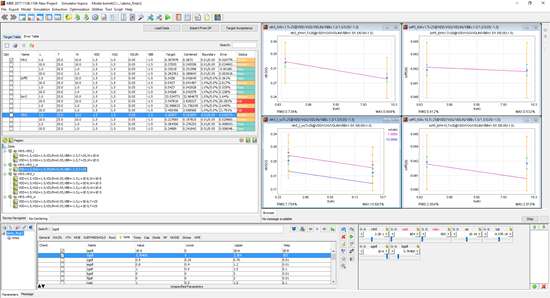

New model target re-centering package图 2. 新的模型目标复位套件。

角调整方面的增强

  • 使您能够根据需要，添加尽可能多的偏移目标
  • 引入“DeviceIndex”以便匹配 NMOS 和 PMOS 对
  • 添加按钮“Extend Devices”，能够对所有 delta_l 和 delta_w（“喇叭口”）图进行扩展仿真

New model target re-centering package图 3. delta_Idsat“喇叭口”图。

查看参数的有效值

  • 当加载模型时，如果有参数的有效值超出边界，MBP 会显示警告信息
  • 在选中“Check Parameter Boundary”（查看参数边界）之后，如果有任何参数的有效值超出边界，MBP 会显示警告信息
  • 在选中“Enable Hard Boundary”（启用硬边界）之后，MBP 的硬边界也会立即对分箱的参数生效

新模型版本

  • BSIM-BULK 106.2.0
  • BSIM-IMG 102.9.1
  • HiSIM_HV 2.4.0
  • HiSIM2 3.0.0
  • UTSOI 2.2

其他增强

  • 统计建模套件——增添“Load/Save”（加载/保存）按钮，以便轻松地导入/导出角和失配技术指标文件
  • Lib Parser——当添加新的程序库时，此前加载的程序库的顺序现在保持不变。此外，在添加了新的程序库后，程序库的伸缩（+ 按钮）将不会进行重置
  • WAT 映射数据图——增添显示中值线的选项，中值线连接着代表 WAT 映射数据中值的各个点
  • 分箱模型仿真——将与 HSPICE/Spectre 保持一致，如果数据实例超出分箱模型范围，那么内部引擎将得不到仿真结果

快速入门

如果您已经准备好使用 MBP，请点击试用与许可证 > 详细信息与下载 > 索取免费试用许可证。

您想要寻找其他版本？查看其他 MBP 产品版本。
