Highlights

PathWave 器件建模软件（IC-CAP）2020 更新 1.0 中的新特性

  • 新增 CMC GaN 射频套件和附件——新的紧凑模型联盟（CMC）物理射频 GaN 模型（ASM-HEMT 和 MVSG）
  • 增强型 BSIMCMG 和 BSIMBULK 射频提取套件——本版本中包括了用户界面更新、缺陷修复和多项改进
  • 更新的 Angelov-GaN 建模提取套件——现在可与 ADS 2019 更新 1.0 和 ADS 2020 结合使用
  • ADS 2020 支持——由于仿真界面发生变化，ICCAP 2020 应与 ADS 2020 结合使用。
  • 利用 ELDO 同时进行 AC/DC 仿真
  • 缺陷修复和性能提升——包括最新修复以及此前在 IC-CAP 2018 更新 0.1 和 0.2 中提供的修复。

PathWave 器件建模软件（IC-CAP）2020 更新 1.0 现已上市！

请点击上面的“试用和许可证”选项卡，然后点击“详细信息和下载”按钮下载该软件。

Request a Free Trial
Download Latest Version
View Brochure

Visit Technical Support

Description

PathWave Device ModelingPathWave 器件建模软件（IC-CAP）2020 更新 1.0 添加了新的紧凑模型联盟（CMC）物理射频氮化镓（GaN）模型――ASM-MEMT 和 MVSG。无论是 5G 还是雷达应用，都对现代射频 GaN 器件提出了极高的要求。旧的经验模型通常不够精确，难以预测这些器件所表现出的极端功率和大信号特性。这两个全新的 CMC 模型基于半导体物理学基本原理而建立，能够准确地预测出表征区域以外的性能。通过将这两个模型添加到我们的器件建模产品系列中，是德科技现在能够提供全套基于经验、人工智能（AI）和物理学的射频 GaN 模型。现在，客户可以选择最适合其应用和工作流程的模型。

哪些因素推动了器件建模 2020 软件的变革？

  • 由于 GaN 技术在功耗、尺寸和效率等方面具有明显的优势，所以面对 5G 和航空航天与国防行业不断增长的需求，业界正在大力发展 GaN 技术
  • 2020 版 Pathwave 器件建模软件专为射频建模工程师而设计，帮助其为 5G 和雷达应用开发模型
  • 这个版本进一步完善了我们的射频 GaN 模型套件（基于经验、物理学和 ANN），使我们作为领先射频模型提取技术提供商的地位更加稳固

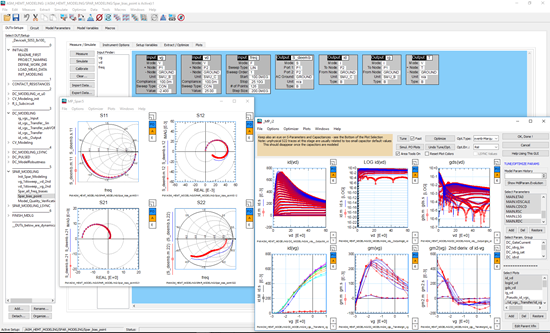

RF GaN with PathWave Device Modeling (IC-CAP)

图 1. 射频 GaN 与 PathWave 器件建模软件（IC-CAP）。

PathWave 器件建模软件（IC-CAP）2020 更新 1.0 中的新特性

新增 CMC GaN 射频套件和附件

  • W8524BP IC-CAP CMC GaN 射频建模附件套件包括新的 CMC 物理模型（ASM-HEMT 和 MVSG_CMC）
  • W8525BP IC-CAP CMC GaN 射频建模套件包括 W8500BP 建模套件和 W8524BP GaN 射频附件 ​

IC-CAP为用于 GaN器件建模的 2 个物理学模型（即 UC Berkeley 与 ITT Kanpur 共同开发的 ASM-HEMT 模型，以及MIT 开发的 MVSG 模型）提供了全新的提取流程。紧凑模型联盟（CMC）已批准这两种模型成为行业标准。

­­为物理模型，它们可以为氮化镓工艺开发人员带来更广阔的分析视野。例如，工艺工程师可以了解到增加迁移率或降低接触电阻对提高整体功率放大器效率的好处。两种模型都考虑了电热和载流子陷阱效应，以及其他严重影响非线性射频特性的重要效应，例如接入区、速度饱和、场板和漏致势垒降低（DIBL）效应。

PathWave 器件建模软件（IC-CAP）2020 中推出的射频 GaN 工具套件采用了简单易用的用户界面，为提取 ASM-HEMT 和 MVSG 模型参数奠定了良好的基础。现在，用户在一个平台中便可启动测量，再将数据导入 IC-CAP 平台，提取模型参数，然后将生成的模型卡导出到先进设计系统（ADS）或任何其他可以运行这些模型的仿真器中。该工具套件还提供了两个示例流程：一个用于 MVSG，另一个用于 ASM-HEMT。

更新的 BSIMBULK 和 BSIMCMG 射频提取套件

将 BSIMCMG-射频更新为模型套件，并用 BSIMBULK-射频模型套件替换 BSIM6-射频。模型套件 2.3 版本中的更新包括：

  • 更新用户界面
  • 修复缺陷并提高稳定性
  • 新增 ADS 电路模型
  • 更新 HSPICE 电路模型
  • 更新模型套件文档
  • 新特性允许加载整个文件夹及 MDM 文件
  • 添加了 MDM 文件导入自定义选项、警告和错误处理程序
  • 添加了模型文件 | 参数手动和自动调谐器 | 优化器触发保存功能
  • 改进了缩放法功能
  • 添加了优化器，用于参数提取

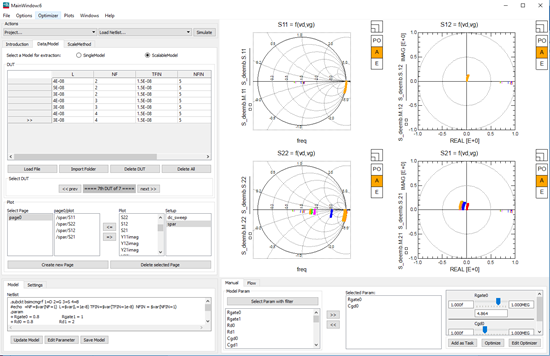

BSIM-CMG RF Modeling with PathWave Device Modeling (IC-CAP)

图 2. PathWave 器件建模软件（IC-CAP）中的 BSIM-CMG 射频建模。
