PathWave 器件建模（IC-CAP）软件 2020 更新 2.0 产品发布
Highlights
PathWave 器件建模（IC-CAP）软件 2020 更新 2.0 的新特性
- 增强型 LSYNC 现在可为 DC、CV 和 S 参数仿真提供 V/I 输入温度——使用 PathWave 先进设计系统（ADS）和 ELDO 导入和仿真表格数据
- Keysight I/O 程序库套件 2020 现在支持 LINUX
- CMOS 建模套件升级——模型版本更新与补丁修复
- 脉冲和直流 IV 及 S 参数的新导入功能——新的 Python API 模块允许导入脉冲 IV 和 S 参数的 Maury/AMCAD 输出数据格式（.mes 和 .mps）
- 新增对 Cadence Spectre 模型库文件的支持——加载和浏览 Spectre 模型库文件，选择一个模型卡并将其导入 IC-CAP 的电路页面（实验功能）
- 仿真 ADS 中直流工作点数据的新功能——添加新输出类型“O”，从 ADS 仿真器读取直流工作点参数（实验功能）
- 缺陷修复和性能提升——包括最新修复以及此前在 IC-CAP 2020 更新 1.0 和 1.1 中提供的修复
PathWave 器件建模（IC-CAP）软件 2020 更新 2.0 现已发布！
请点击上面的“试用和许可证”选项卡，然后点击“详细信息和下载”按钮下载最新版本的软件。
Description
PathWave 器件建模（IC-CAP）软件 2020 更新 2.0 进一步提高灵活性，使工程师能够轻松导入和仿真表格数据（例如脉冲 I-V 和 S参数）。.很多时候测量数据是由其他组织以表格（.csv）格式提供的。新增的 LSYNC 输入功能能够将表格数据直接读入 IC-CAP LIST/LSYNC 输入和输出界面，然后使用 ADS 和建模程序轻松仿真相应的设置。
为了直接支持 GaN 和 GaAs 建模等 III-V FET 建模，以及作为上述新 LSYNC 功能的直接示例，此版本提供了一个基于 Python 的新界面，用于读入 Maury 的 AMCAD 脉冲系统（AMCAD Pulsed System）测量数据。现在，您只需点击几次，便可轻松加载 Maury 的 DC IV（.mes）和 S 参数（.mps）文件，从而仿真和显示当曲线具有不同数量的点甚至不同的 Vd 点时的典型 DC IV 迹线（例如 IdVds 与 Vg）。
PathWave 器件建模（IC-CAP）软件 2020 更新 1.0 中的新特性
新 LSYNC 和脉冲 IV 导入

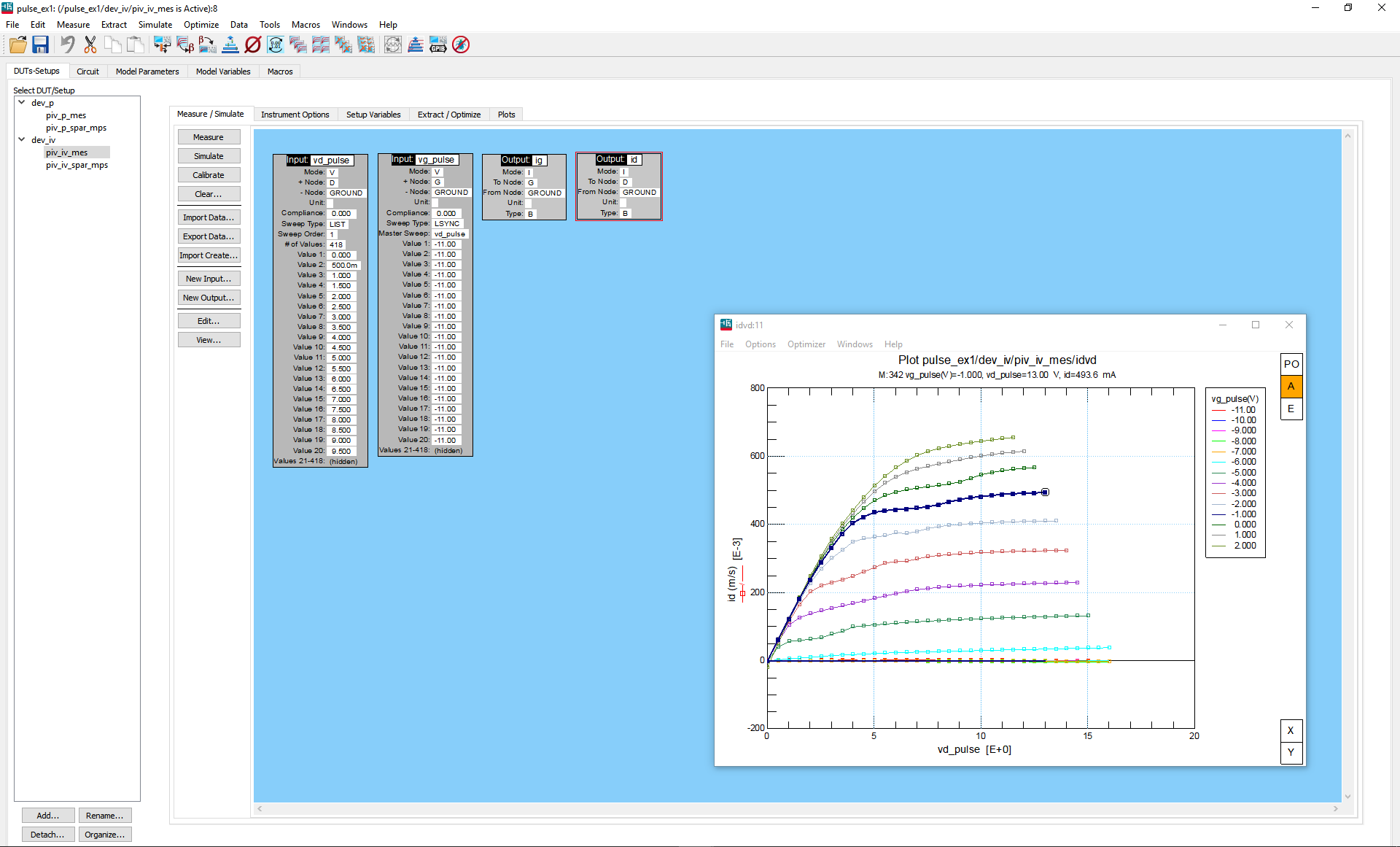

图 1. 显示了使用新 LSYNC 时，“Setup”（设置）菜单中的“Measure /Simulate”（测量/仿真）选项卡页面。这个输入是通过导入一个 Maury DC IV 脉冲文件（.mes）创建的。注意这个新类型 LYNC 输入“vg_pulse”是如何与它的主扫描 vd_pulse 保持同步的？“Setup”看上去很简单，但表中所显示的 I-V 负载很复杂，图 2 使用“Id-Vd 与 Vg”来显示这个 I-V 负载。注意为何这些曲线有不同的大小。游标和图例在二阶扫描 vg_pulse 上提供了预期信息。
图 1. 使用新 LSYNC 时，“Setup”菜单中的“Measure /Simulate”选项卡页面示例。
图 2. 相应的非矩形数据显示。
CMOS 建模套件升级
下列 CMOS 套件已更新：
- BSIMSOI 模型更新至版本 4.6.0 和 4.6.1
- HiSIM_HV 模型更新至版本 2.40
- HiSIM2 模型更新至版本 3.0.0
- PSP 模型更新至版本 103.5 和 103.6
实验功能
现在可以从 Cadence spectre（.scs）模型库文件导入模型卡。用户可以加载文件，浏览文件结构，并选择要加载到 IC-CAP 电路页面的模型卡。在加载模型卡之前，用户可以通过对话框定义要添加的实例行。图 3 便是一个新“Library Parser”对话框的外观示例。在建立 IC-CAP 模型后，经过修改的模型卡可以保存到新版本的模型库中。这一功能将提高用户的操作效率，并避免容易出错的手动编辑。
图 3. 使用新的模型库导入器（Library Importer）浏览一个 spectre 模型库 .scs 文件并选择将要导入的模型卡。
另一个实验功能是能够使用 ADS 仿真器仿真和显示直流工作点参数。新的输出类型“O”允许用户定义直流工作点。DC OP 参数的可用性和命名取决于型号，因此您应参考自己特定型号的 ADS 手册，了解它的可用参数。
默认设置下，实验功能并不激活。要想激活这些功能，请参阅文档。
开始
如果您已经准备好使用IC-CAP，请点击试用与许可证 > 详细信息与下载 > 索取免费试用版 IC-CAP 软件。
您想要寻找其他版本？查看其他 IC-CAP 产品版本。
了解关于 Keysight PathWave 的更多信息。
