Genesys 厂商部件合成程序
Genesys 厂商部件合成(VPS)程序能够自动选择市场上现有的 RLC 厂商部件,用来替代设计中使用的理想 RLC 元器件,使真实的射频电路板能够达到最初的设计指标。
过去,手动选择 RLC 部件可能翻来覆去需要好几天的时间,而 VPS 合成程序仅需几分钟,便可创建一个可以投入实际生产的射频印刷电路板设计,其中考虑到了元器件的寄生效应、容限、焊盘和版图效应。VPS 可以自动优化分立 RLC 的值,使其达到最佳组合,从而实现最初的设计指标,并能为这些部件的硬件实现提供需要的物料清单(BOM)。
为了获得精确的寄生模型,也为了方便用户,VPS 从 Modelithics 模型库中选择 RLC 厂商部件。Genesys 已提供了一个示范的 Modelithics 选择模型库,可以直接使用。

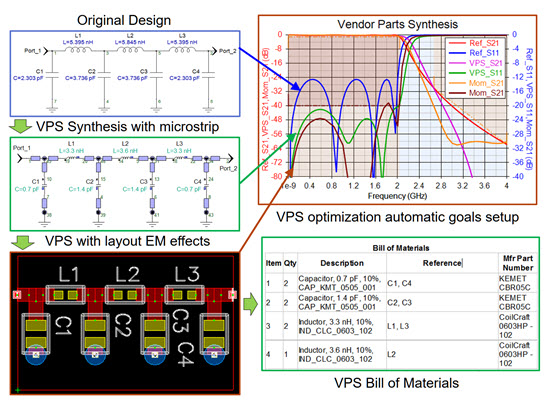

图 1. 厂商部件合成程序能够选择实际的 RLC 厂商部件和微带线互连,将理想设计转化为可实际生产的射频印刷电路板。分立 RLC 部件的参数值通过自动目标设置进行了优化,能够达到最初的设计指标,同时还将元器件和版图的寄生效应考虑在内。

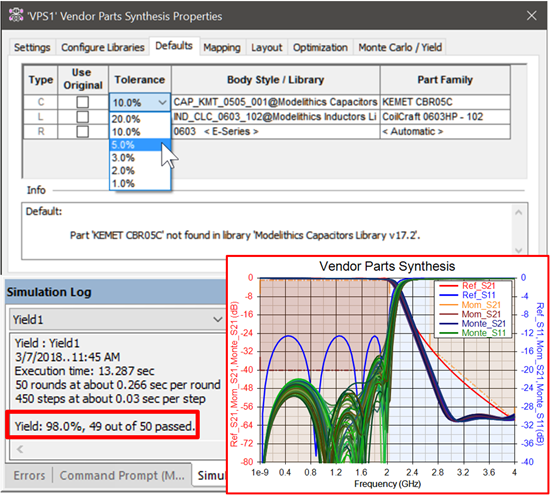

图 2. VPS 可以根据选择的元器件容限和最初设计的合格/不合格标准,自动设置 Monte Carlo 统计数据分析以分析良率,这使您能够轻松评测元器件容限对生产良率的影响。
如何获得 Genesys 厂商部件合成程序?
Genesys 厂商部件合成程序与电路 构建模块一起,在 Genesys 软件套件中提供。这些软件套件有:
- W1322BP Genesys Core、合成软件套件
- W1324BP Genesys Core、合成、电路软件套件
- W1326BP Genesys Core、合成、电路、系统软件套件
- W1327BP Genesys Core、合成、电路、电磁软件套件
- W1328BP Genesys Core、合成、电路、系统、电磁软件套件
- W1336BP Genesys Core、合成、电路、系统、调制射频软件套件
- W1338BP Genesys Core、合成、电路、系统、调制射频、电磁软件套件
返回到 Genesys 产品结构和选件汇总。
