Genesys Match Synthesis

Genesys Match 是 Genesys 最受用户欢迎的综合功能之一。它使射频设计人员在设计几乎所有射频和微波元器件及测试应用中都会遇到的阻抗匹配网络时，无需耗费大量时间，省去了设计的麻烦。全面的内置综合算法可以进行颇具挑战性的单级和多级阻抗匹配网络，从而满足应用需求。对于集总和分布式元器件匹配难度大的阻抗、频率相关负载、非单向设备以及较宽的带宽时，Genesys Match 极为有用。它可帮助各种技能水平的射频工程师和技术员提高效率。

如果使用史密斯圆图，那么 Genesys Match 是必不可少的

Genesys Match 的所有功能都以“史密斯圆图”为出发点。史密斯圆图上绘制的反射系数是射频业界公认的的测量标准，因为它能够给出功率传输的相关信息。阻抗匹配在将反射效应降至最低限度的同时，也使功率传输及系统性能达到了最高。因此，创建阻抗匹配网络是射频设计工程师最常见的一项工作。每位使用“史密斯圆图”的射频设计人员，不论其经验或技能水平如何，均可从 Genesys Match 中获益。

Genesys Match 是您不可或缺的高效工具

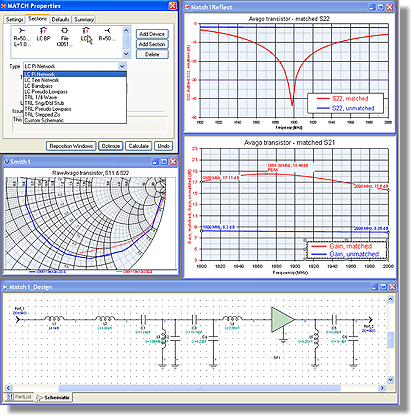

Genesys Match 模块的第一步工作是输入频率相关器件的技术指标，以及该器件两端的频率相关复阻抗终端的参数。这种器件可能是 S 参数原始文件，包含偏置网络和反馈回路的稳定非线性器件，或是复杂的Genesys 子电路。终端可以是复杂的频率相关 S 参数数据，9 种 RLCX 组合之一，或者只是 50 Ω 阻抗。Genesys Match 终端与器件间为每个匹配网络综合 1 种（共 8 种）集总或分布式拓扑结构，以在指定频率范围内实现最佳的功率传输。

Genesys Match Synthesis

Genesys Match Synthesis

以下 Genesys 套装产品均具有强大的综合功能：
