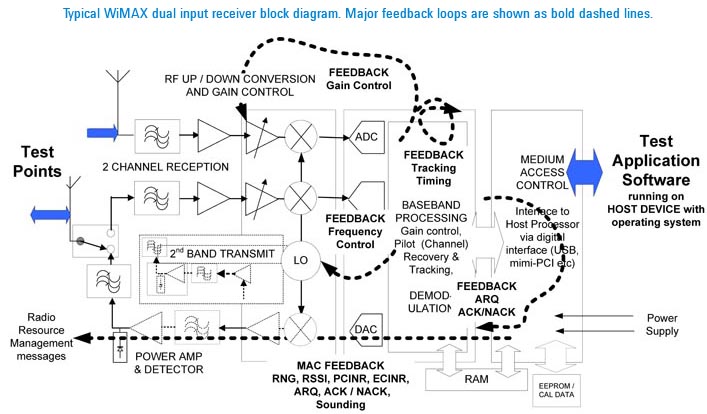

WiMAX dual input receiver block diagram

本图显示了典型 WiMAX™ 移动站（MS）接收机的简单版本。粗体虚线指示的是主反馈回路。在我们进行设计时，我们可以确定这些因素对测试有何影响。

对于有线测试，射频微型插座可将天线与电路断开。在测试波形中，可以部分建立天线模型。接收机的前端采用模拟滤波，以减少相邻和非相邻高电平信道的（阻塞）干扰。测试包括将有用信号提高至高于标称灵敏度值 3dB 以上，并在大幅提升的信号电平上添加干扰。干扰可能需要使用多种不同的无线制式（例如 WLAN）。

为满足信元边缘灵敏度要求，需要可开关的低噪声放大器（LNA）。在对整个器件进行灵敏度测试时，LNA 的本底噪声是一个关键的影响因素。可以使用经校准的加性高斯白噪声（AWGN）来隔绝射频硬件和解调器性能的影响。

如果使用下行链路数据增强，则 DSP 必须逐个符号地不断调整接收机链的增益，以避免压缩和量化错误产生过多的解调错误。对于帧到帧之间以及单个帧之内的电平变化的响应，可以通过改变数据猝发功率来测试，或通过使用不同信道伪随机种子的帧来测试。

一旦设置了增益并将信号数字化，DSP必须使用前导码来识别信号，然后将其从各种衰落信道中还原。虽然一致性测试可验证数万个数据包的统计性能，但 DSP 开发人员需要知道哪些精确的信道条件会导致数据包恢复出现问题。即使缩短的衰落信道也可以进行比较、回归或性能测试。它可能速度更快，并且成本比 “实时仿真” 低得多。

另一个反馈回路涉及将本地振荡器的频率锁定到输入基站（BS）信号。接收—发射计时也随着移动站的移动而更新。在执行更复杂的数据恢复任务之前，需要对这些回路进行速度和跟踪测试。

在 DSP 尽量恢复信号之后，媒体访问控制（MAC）可以将自动重复请求（ARQ）管理消息或 HARQ ACK/NACK 数据包作为恒定反馈的一部分发送到基站。存储器和处理能力的限制变成了影响测试特性的因素。

每一级的控制都将拥有不同的响应速率和控制回路带宽。最终，我们将通过许多同时变化的变量对无线特性进行测试，但是在设计和验证过程中，需要逐步评测操作和响应性能。
