可对尺寸为(1.0L ± 0.1) x (0.5W ± 0.1) x（0.3H至0.6）的SMD执行准确且可重复的测量。

特点

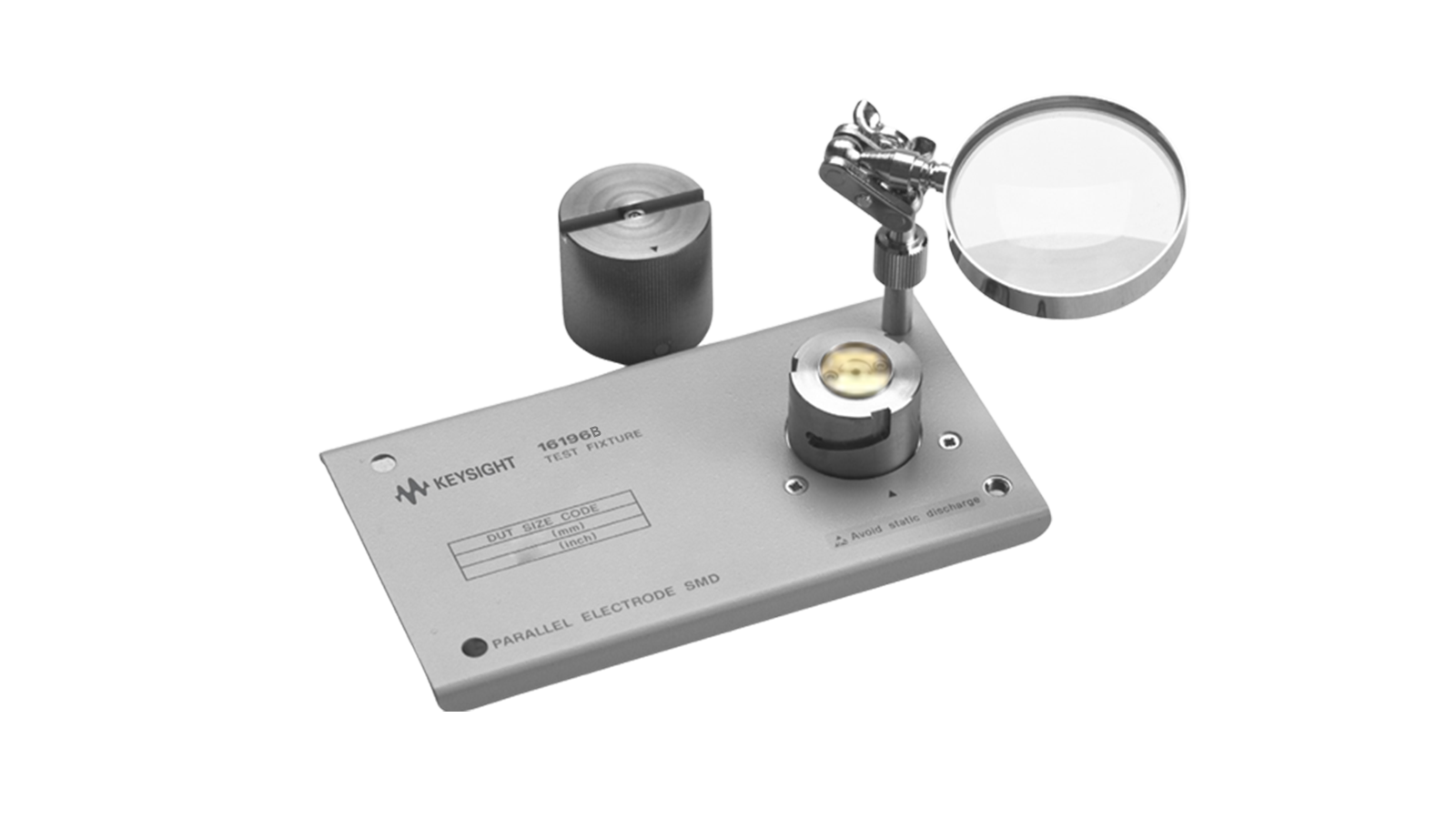

16196B 表面贴装器件 (SMD) 测试夹具具有出色的可重复性和可用性，准确相关性高达 3 GHz。 16196 系列夹具经过定制设计以适应特定的 SMD 尺寸（见下表），通过可靠触点提供可重复的 DUT 定位，以保证测量结果稳定—降低操作员引发错误的可能性。 传统上，高达 3 GHz 的 SMD 电感器评估难以实施。 现在使用 16196 系列，可以轻松执行准确且可重复的测量。

16196 系列适用的器件尺寸
型号 尺寸编码 尺寸规格：长x宽x高 (mm)
16196A 0603 (inch) / 1608 (mm) (1.6 ± 0.15) x (0.8 ± 0.15) x (0.4 to 0.95)
16196B 0402 (inch) / 1005 (mm) (1.0 ± 0.1) x (0.5 ± 0.1) x (0.3 to 0.6)
16196C 0201 (inch) / 0603 (mm) (0.6 ± 0.03) x (0.3 ± 0.03) x (0.27 to 0.33)
16196D 01005 (inch) / 0402 (mm) (0.4 ± 0.02) x (0.2 ± 0.02) x (0.11 to 0.22)
