HIGHLIGHTS
- 400/660 MHz single- or dual-channel pulse data generator
- 400 MHz, 3.8 V, 50 Ω into 50 Ω (81131A) OR
- 660 MHz, 2.5 V, 50 Ω into 50 Ω (81132A)
- Pulse, burst, pattern modes selectable
- Precision timing model and sequenced PRBS capability
- EXOR channel addition
- SMA(f) 3.5 mm : Differential

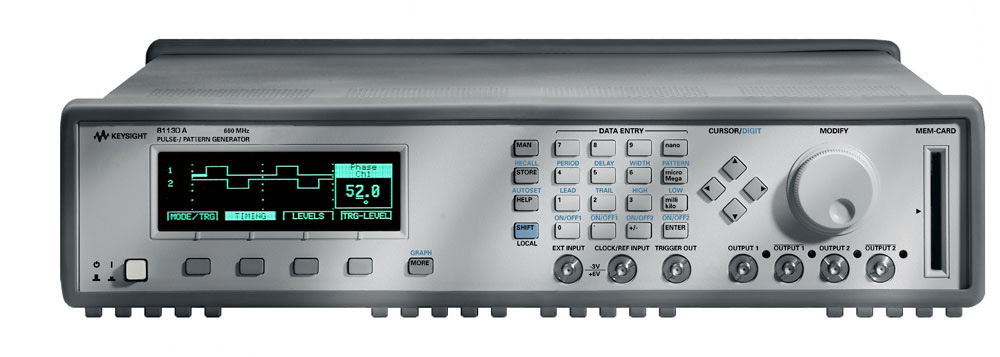

带有1或2个Keysight 81131A输出模块的Keysight 81130A是具有400 MHz精度的单通道或双通道脉冲数据发生器。
凭借1或2个Keysight 81132A输出模块，Keysight 81130A甚至可成为精度达600 MHz/1.32 Gbps的单通道或双通道脉冲数据发生器。
81130A可提供先进的延迟，并且由于具有PLL振荡器，其脉冲宽度精度超过了81110A的水平。但是请注意，这种高精度的振荡器是不可触发的。相对于81110A，81130A可提供较大的、可分段的内存（64 kbit）。其可计数的循环和序列PRBS特性可为串行数据请求（例如，数据通信信息和初始化例程）提供全面的灵活性。双通道可以是EXORed（即内部添加）。4个独立的定时边沿组合到一起，允许在单一信号中支持任意波形的脉冲。
视输出模块的类型，脉冲的跳变沿可以是可选则的（对于81131A 为800 ps或1.6 ns）或500 ps的固定模式（81132A）。源阻抗为50欧姆，阻抗中的输出电压分别为3.8 Vpp（81131A）和2.5 Vpp（81132A）。
注：
81131A和81132A输出模块可与单台81130A或每个81130A 400/660 MHz / 1.32Gbit/s单通道或双通道脉冲数据发生器结合使用。
通道脉冲数据发生器要求具备下列1-2条输出通道：
- Keysight 81131A 400 MHz，3.8 V，50 Ohm至50 Ohm
- Keysight 81132A 660 MHz，2.5 V，50 Ohm至50 Ohm
注：只能添加具有相同模块号的输出模块。不能将Keysight 81131A和Keysight 81132A结合在同一台81130A上使用。
如欲了解详细信息，请参见 81100系列技术规范。
- 400/660 MHz单通道或双通道脉冲数据发生器.
- 400 MHz, 3.8 V, （50欧姆至50欧姆）(81131A)或
- 660 MHz, 2.5 V, （50欧姆至50欧姆） (81132A)
- 脉冲模式 / 突发模式/ 码型模式可供选择
- 精密定时模型: 可分段内存// 每条通道64 kb // 220 环路计数 // 排序prbs功能
- EXOR通道附加
- SMA(插座) 3.5 mm : 差分
