要点

降低无源射频元器件的测试成本

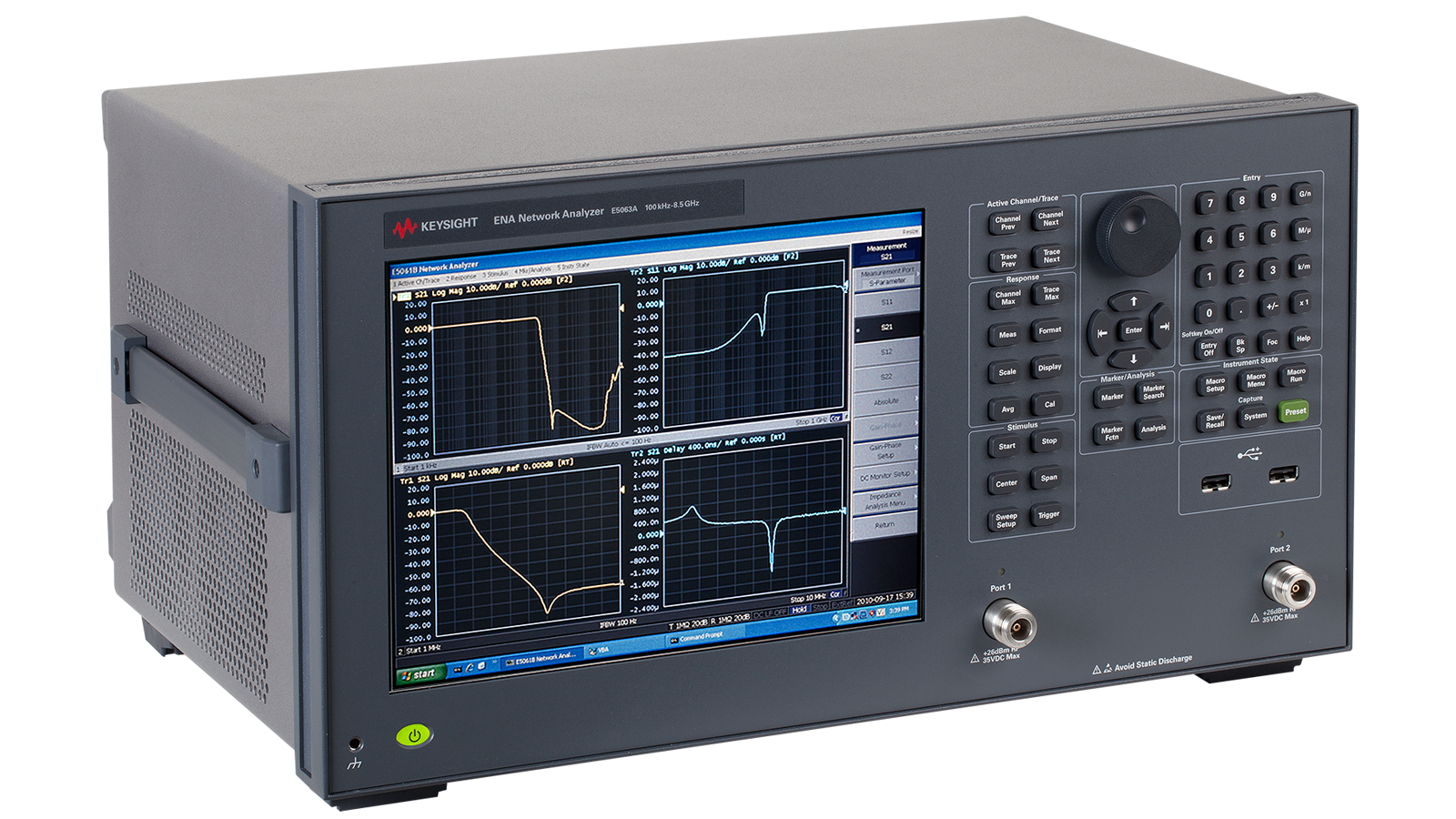

Keysight E5063A ENA 是一款经济适用的台式矢量网络分析仪,可用于测试简单的无源元器件,例如频率最高达到 18 GHz 的天线、滤波器、电缆或连接器。 作为业界闻名的 ENA 系列中的一员,它传承了一致的测量框架,以便提高效率和生产率。 而随着技术不断进步,它也能随时升级。

  • 配有多功能的 2 端口、50 Ω S 参数测试仪,可以测量各种元器件
  • 选件 010 提供时域分析功能,提升您的测量能力
  • 选件 011 提供专用的图形用户界面,让 PCB 设计和测试变得轻松异常
  • 一致的测量框架有助于提高效率和生产率
  • 选件可随时升级

用于 PCB 设计和测试的理想解决方案

与使用采样示波器的传统解决方案相比,E5063A PCB 分析仪在 PCB 设计和测试方面实现了三大突破:

  • 更高的准确度、更出色的可重复性和再现性
  • 支持更多种语言
  • 超强的抗静电性能
e6063a pcb 设计用网络分析仪

E5063A 软件

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 利用 E5063A 上的无线电能传输分析、时域分析等应用软件,可以让复杂的测量变得轻松异常。

E5063A-010 时域分析软件

在时域中观察传输和反射响应。 调谐滤波器,通过选通去除夹具和电缆的影响,表征传输线。

E5063A-011 时域分析/测试向导

增加了一个专门用于 PCB 制造测试的接口,以便进行高效的阻抗和回波损耗测量。

E5063A-006 无线电能传输分析

采用任意负载阻抗设置,实时测量线圈或谐振器之间的无线电能传输(WPT)效率。

e5063a 网络分析仪软件

E5063A 网络分析仪软件

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 借助 E5063A 上的无线电能传输分析、频偏模式、时域分析等应用软件,可以让复杂的测量变得轻松异常。

主要技术指标

内置端口数量
2 ports
最大频率
18 GHz
Number of Internal Sources
1 source
VNA Series
ENA
VNA Type
Benchtop
内置端口数量
最大频率
Number of Internal Sources
VNA Series
VNA Type
2 ports
18 GHz
1 source
ENA
Benchtop
查看更多
应用:
S参数
Return Loss
Time Domain
Insertion Loss/Gain
扫描速度最高可达 201 个点:
9 ms
元器件:
Antennas
Printed Circuit Boards (PCB)
筛选器
动态范围:
117 dB
外观因素 :
Benchtop
Instrument Type:
Benchtop
最大频率:
18 GHz
内置端口数量:
2 ports
Number of Internal Sources:
1 source
输出功率:
0 dBm
轨迹噪声:
0.015 dB rms
类型:
Benchtop
VNA Series:
ENA
VNA Type:
Benchtop
E5063A 低成本矢量网络分析仪(NVA)
