N5393F PCI Express® 电气性能验证与一致性测试软件

自动化

• 综合自动控制功能，可用于选定的是德科技和 Bitifeye 高速开关系统
• 使用 81150A 或 81160A 脉冲函数任意波形噪声发生器提供综合的被测器件控制功能，可用于端点或根复合体器件。
• 实验室一致性模式，可使用 Sigtest 软件自动执行 PCISIG CEM 一致性测试和报告生成
• 测试设置向导可以引导您完成测试选择、配置、连接、执行和结果报告
• 针对各项测试自动配置示波器，并显示测量连接设置

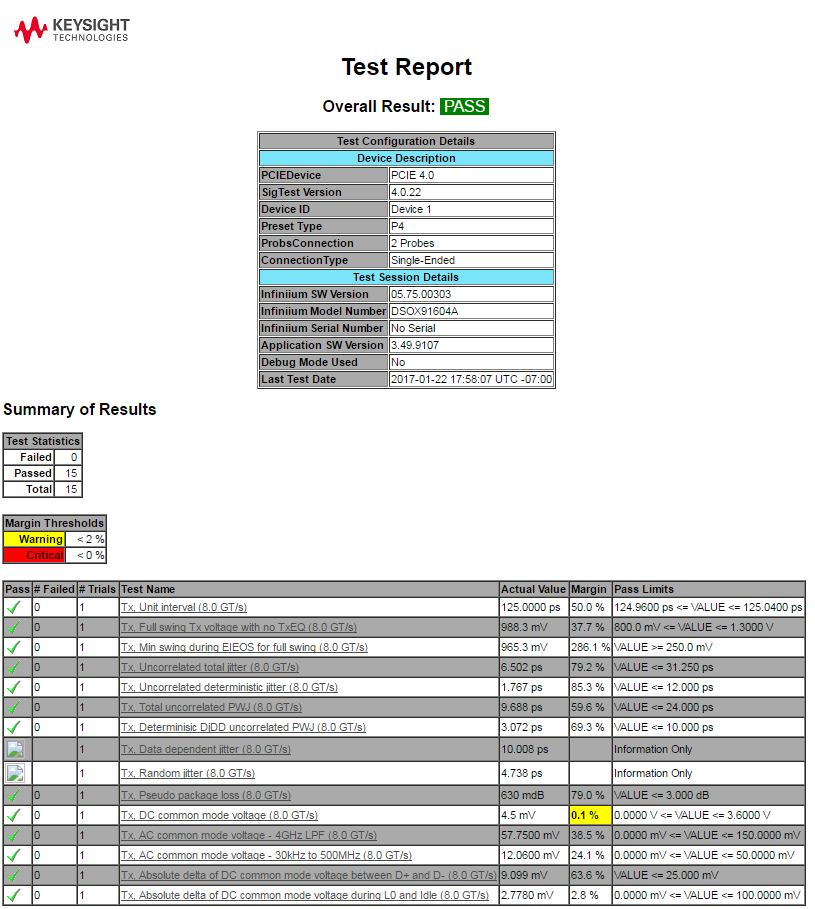

• 测试结果报告记录了测试配置、所进行的测量、合格/不合格状态、裕量分析和波形。提供开关解决方案，用于执行自动多通道测试

支持的标准

• PCI Express® BASE 4.0 发射机测试
• PCI Express® 1.1、2.0、3.0 和 4.0 参考时钟测试
• PCI Express® 1.0、1.1、2.0 和 3.0 CEM 和 BASE 规范测试
• PCI Express® SFF-8639（U.2）端点和根复合体测试
• 使用 Sig Test 软件进行 1.0a、1.1、2.0 和 3.0 CEM（一致性）分析时，可获得一致的分析结果
• 支持使用可选的 InfiniiSim 波形转换工具套件对测试夹具和电缆进行去嵌入

要求

• PCI-SIG® 一致性测试夹具
• 串行数据分析
• InfiniiSim 波形转换工具套件（可选）
• PrecisionProbe 示波器电缆和探头校正（可选）

可扩展性

• 使用用户定义的应用软件工具（www.keysight.com/find/uda）：
• 创建并整合定制测试、配置变量和连接指令
• 在运行序列中插入外部应用程序调用，例如 MATLAB 脚本或设备控制器
• 对测试套件中使用的外部仪器进行配置

PCI Express 电气性能验证和一致性测试软件可帮助您快速、轻松地验证和调试 PCI Express 设计。PCI Express电气测试软件可对端点、根复合体和新型 ASIC（芯片级）自动执行 PCI Express电气测试，并以灵活的报表格式显示结果。除了测量结果之外，该报告还提供裕量分析，显示您的器件通过或未通过每次测试时距离合格标准的裕量。

PCI Express 电气测试软件能够测试和验证您的发射机是否符合 16 GT/s 的 PCI Express 4.0 BASE 规范，另外还包括非关联的抖动测量和其他测试，同时提供更新的 PCIe 4.0 参考时钟测试。

PCI Express 电气测试软件采用 Q 域方法（PCI Express 3.0 和 4.0 BASE 标准）来执行 8G 和 16G BASE 抖动测量，并使用双狄拉克方法来执行 5G 抖动隔离（在 PCI Express 2.0 BASE 和板卡机电规范中详细描述）。这可以确保您的 PCI Express 发射机测量结果与使用 PCI-SIG 的独立SigTest 软件获得的测量结果完全一致。

对于 PCI Express 4.0 和 PCI Express 3.0 测量，该软件包含新的算法，用于计算 16G 和 8G 特定 BASE 规范参数，包括：

• 发射机单位间隔
• 全摆幅的发射电压，无发射 EQ
• 在全摆幅 EIEOS 中的最小摆幅
• 发射不相关总体抖动
• 发射不相关确定性抖动
• 发射不相关脉宽抖动
• 发射确定性 DjDD 不相关脉宽抖动
• 发射伪丢包
• 发射 EQ（8G PCIe 3.0）预置的去加重和前冲测量
• 发射直流共模电压
• 发射交流共模电压
• 发射直流共模电压的绝对变量

除了支持 PCIe 4.0 和 PCIe 3.0 测量以外，PCI Express 电气性能验证和一致性测试软件还可对新型芯片、附加卡和主板系统进行 PCI Express 1.0a、1.1 和 2.0 电气规范所规定的各种传统电气测试，参见第 4 章基础规范和第 4 条板卡机电规范。除了全摆幅（800 mV）测试之外，该软件还支持按照 PCI Express 规范测试低功率、半摆幅器件（400 mV）。

PCI Express 电气性能验证和一致性测试软件需要高速串行数据分析软件；一种获得 PCI-SIG 批准、用于 CEM 或 U.2 测试的一致性测试夹具（CBB3 或 CLB3 或适合的 U.2 测试夹具）、Infiniium 高性能实时示波器，以及至少两条 SMA/SMP 电缆或 InfiniiMax 有源差分探头。其中某些测量不能使用 PCI-SIG 一致性测试夹具，您可能需要自制或购买定制的测试夹具。当您测试新型芯片或定制 ASIC 时，通常需要使用定制的夹具。
