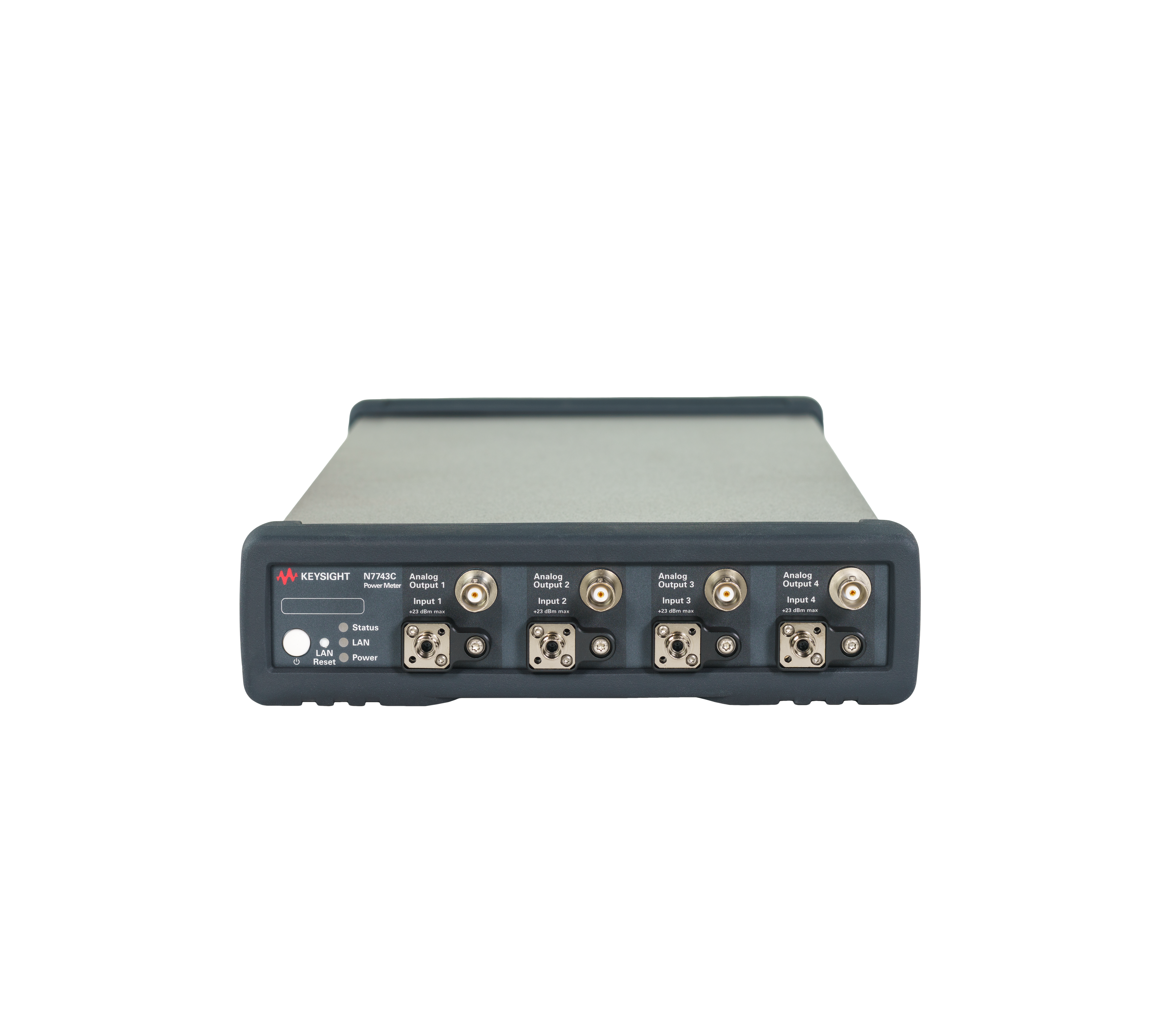

N7743C 大功率光功率计配有 2 或 4 个端口,可通过模拟输出提供线性或对数反馈,并可通过选件将波长范围扩展到 800 nm。

特点

新款 N7743C 为是德科技广受欢迎的 N774-C 大功率光功率计系列带来新功能。这个新仪器具有更宽的波长范围、模拟反馈和更精细的端口计数功能,同时延续了成熟型号 N7744C 和 N7745C 的出色速度和记录性能。

可选的扩展波长范围

除了 1250 nm 至 1650 nm 的标配工作波长范围(选件 #200、#400)外,您还可以使用选件 #210 和 #410 将波长范围扩展到 800 nm。

  • -70 dBm 至 +20 dBm 功率量程

模拟输出端口适用于自动对准

N7742C 光功率计提供了模拟电压输出,可为自动对准应用提供反馈。 每个通道的模拟输出端口电压可配置为与光功率电平成线性或对数比例。 新对数模式可帮助您在宽广的动态范围内跟踪信号电平,例如在探头调整期间。

  • 具有 0 至 2 V 输出的标配 BNC 连接器

双端口和四端口,配有用户可更换的连接器插座

 N7743C 光功率计提供了模拟电压输出,可为自动对准应用提供反馈。 每个通道的模拟输出端口电压可配置为与光功率电平成线性或对数比例。 新对数模式可帮助您在宽广的动态范围内跟踪信号电平,例如在探头调整期间。

通过 LAN 或 USB 传输并在图形用户界面(GUI)上显示测量结果,无需安装软件

从网络浏览器访问仪器,会进入图形用户界面。 如果没有 LAN 连接,只需通过 USB 端口将仪器连接到计算机即可。 仪器显示为带有快捷方式的新驱动器。 点击该快捷方式可使用任意现代化浏览器打开仪器连接:图形用户界面便会出现。 操作就是如此简单!

  • 全面的硬件和触发概念及大容量存储器使功率计能够灵活满足多种测试需求
  • 仪器编程代码与光波解决方案平台兼容

用于扫描波长测量和瞬态测量的高速测量数据采集

  • 最短平均时间仅为 1 µs,带宽高达 250 kHz
  • 每个端口每秒可采集多达 100 万个样本数据
  • 每端口 1 M 样本存储器和每端口 1 M 样本缓存器支持您以相比原来 3 倍的数据传输速度连续进行记录
  • 与平均时间匹配的频率响应和稳定的暗电流归零既能提供宽广的动态范围,又不会在高扫描速度下让滤波器的波形失真

不断壮大的系列产品

N7742C 延续了 N77-C 系列通用的触发概念和现代化用户界面,该用户界面可通过浏览器访问,方便用户轻松配置仪器的功能。 这款仪器具有高速测量数据采集能力和传输速率更快的数据接口,并且使用了双端口 RAM,可以同时进行测量和读取结果而不必中断任一操作。另外,快速切换功率量程功能有助于避免测量过程和后期处理过程中出现不必要的延误。
