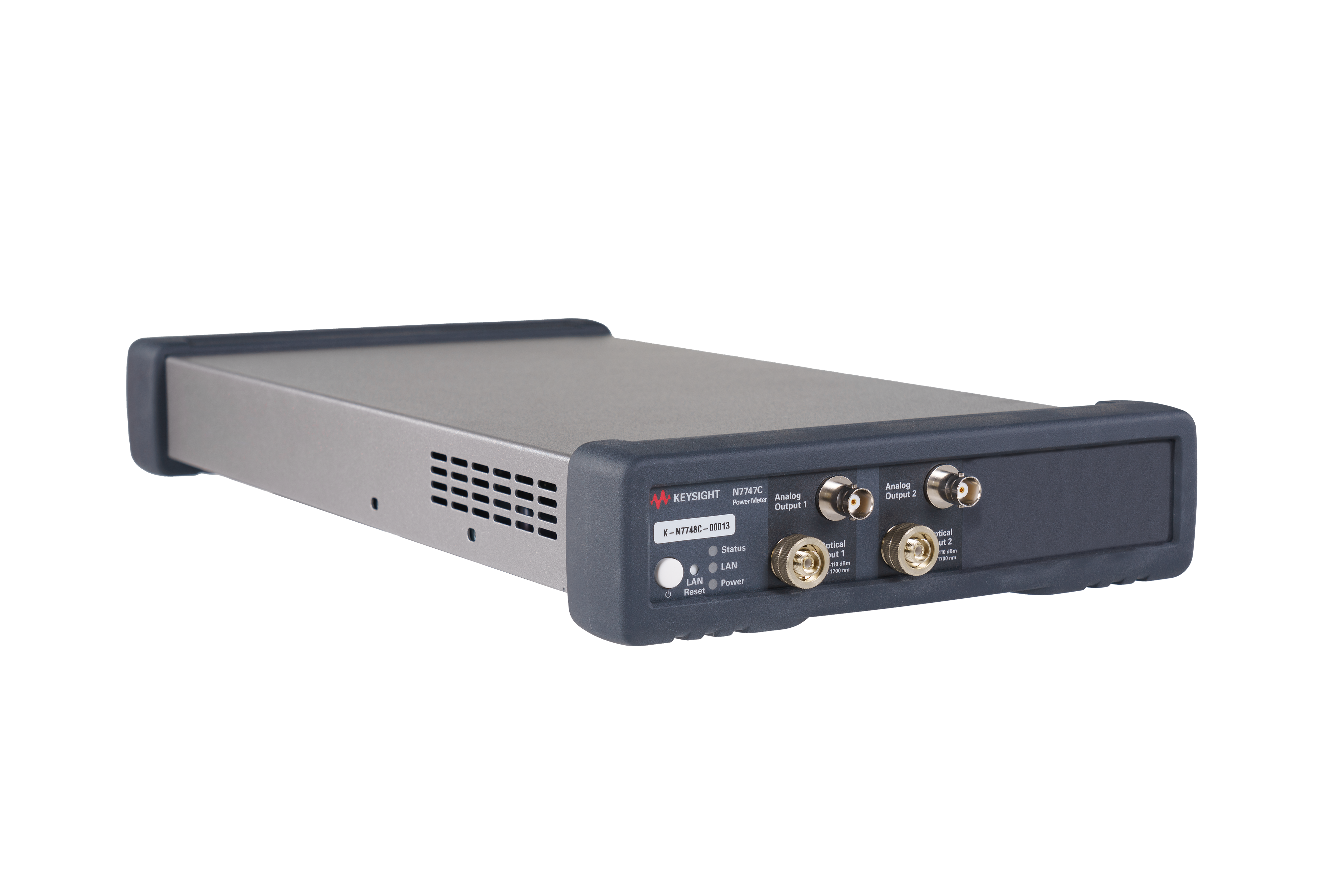

N7747C 光功率计作为配有前面板传感器的紧凑型仪器,提供了更出色的测量准确度和灵敏度。 作为 N7747A 的后续产品和直接替代产品,它延续了 81634B 模块的光学性能。

特点

2 端口 N7747C 和 4 端口 N7748C 光功率计作为配有前面板传感器的紧凑型仪器,提供了更出色的测量准确度和灵敏度。 它们作为 N7747A 和 N7748A 的后续产品和直接替代产品,延续了 81634B 模块的光学性能。

为单次测量和光功率记录带来更高准确度和灵敏度

  • 110 至 +10 dBm 功率量程,噪声和漂移都非常低
  • 在参考条件下的不确定度为 ±2.5%
  • 量程内线性度低于 ± 0.005 dB,可实现更高的 IL 测量准确度
  • 超低的偏振相关性,可提供更出色的稳定度和 PDL 准确度

大容量存储器和缓冲器可支持扫描波长测量和瞬态测量的数据采集

  • 每个端口每秒可采集多达 100 万个样本数据
  • 每端口 1 M 样本的存储器加上每端口 1 M 样本的缓冲器可实现连续记录
  • 每次采样的平均时间为 25 µs 至 10 s

同系列中最深的动态范围

这些仪器配有主动散热型 InGaAs 探测器和经过优化的高性能模拟电子器件,噪声和漂移非常低,可以提供超低且稳定的零信号电平。 超高线性度和低偏振相关性有助于在整个功率量程内达到峰值准确度。

模拟输出端口适用于自动对准

  • 模拟输出具有线性或对数反馈,可用于从最低的首次光检测开始对准
  • 具有 0 至 2 V 输出的标配 BNC 连接器

超高的灵敏度和新的对数模拟电压输出非常适合在探头和光纤对准以及其他例行优化操作中使用。在此类操作中,必须检测到非常微弱的初始信号电平才能进行实时跟踪,从而将信号电平提高几个数量级。 每个通道的模拟输出端口电压可配置为与光功率电平成线性或对数比例。

双端口和四端口,配有用户可更换的连接器插座

N7747C 配有两个功率传感器通道,N7748C 配有四个功率传感器通道。 每个端口可连接一个经过验证的 81000xI 连接器接口,从而符合常见的光纤连接器标准要求。

  • 81000xI 连接器接口支持众多常见的光纤连接器
  • 仪器可通过 LAN 和 USB 控制
  • 全面的硬件和触发概念及大容量存储器使得功率计能够灵活满足多种测试需求
  • 仪器编程代码与光波解决方案兼容

通过 LAN 或 USB 传输并在图形用户界面(GUI)上显示测量结果,无需安装软件

从网络浏览器访问仪器,会进入图形用户界面。 如果没有 LAN 连接,只需通过 USB 端口将仪器连接到计算机即可。 仪器显示为带有快捷方式的新驱动器。 点击该快捷方式可使用任意现代化浏览器打开仪器连接:图形用户界面出现。 操作就是如此简单!

不断壮大的系列产品

N7747C 和 N7748C 延续了 N77-C 系列通用的触发概念和现代化用户界面,该用户界面可通过浏览器访问,方便用户轻松配置仪器的功能。 这款仪器具有高速测量数据采集能力和传输速率更快的数据接口,并且使用了双端口 RAM,可以同时进行测量和读取结果而不必中断任一操作。另外,快速切换功率量程功能有助于避免测量过程和后期处理过程中出现不必要的延误。
