N8211A 高性能模拟上变频器合成仪器模块是一个模拟微波信号源,可通过卓越的 AM、FM、相位和脉冲调制功能(外部或内部调制)将基带信号上变频为激励信号。N8211A 是以 PSG 模拟信号发生器的高输出功率、低相位噪声和出色的电平精度为基础。

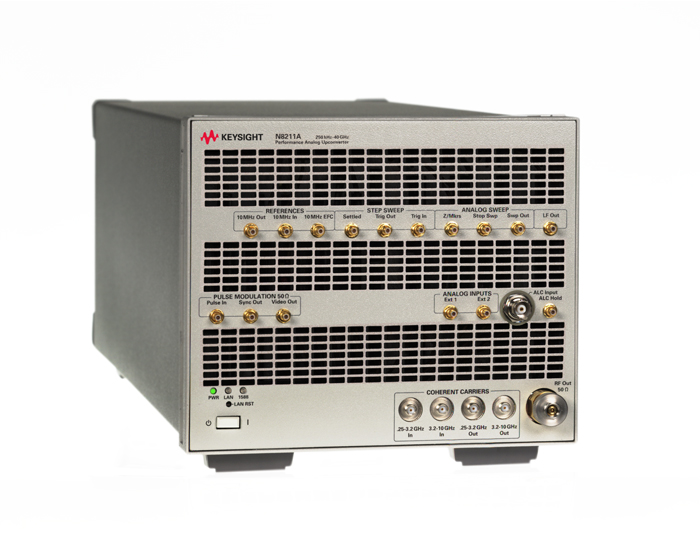

合成仪器系列提供性能最高、基于局域网的射频/微波模块化仪器和体积最小的自动测试系统(ATS),保证 ATS 在使用寿命周期中具有最大灵活性和最低成本。查看安装在机架上的小型模块化仪器的图片。
特性
技术指标 |
|
频率范围: |
250 kHz 至 20/40 GHz,0.001 Hz 分辨率 |
扫描类型: |
连续波,数字步进或模拟斜波 |
点数: |
每个表 2 至 65535 点或 2 至 1601 点 |
触发: |
自动、外部、单次、LAN 或触发总线 |
输出功率: |
-20 至 +13 dBm 典型值(250 kHz ~ 20 GHz) -20 至 +9 dBm 典型值(250 kHz ~ 40 GHz) |
步进衰减器: |
(选件 1E1)输出功率一般降低 2 dB |
窄脉冲: |
(选件 UNW)输出功率一般降低 3 dB |
高功率: |
(选件 1EA)输出功率一般提高 5 dB |
步进衰减器范围: |
0 dB 和 5至115 dB,10 dB 步进 |
功率电平精度:1 |
±0.6 dB 至 ±1.0 dB |
调平模式: |
内部和外部检波器 |
频谱纯度: |
< -55 dBc 典型值(2 ~ 20 GHz) < -50 dBc 典型值(20 ~ 40 GHz) |
FM 调制带宽: |
直流至 1 MHz(典型值) |
AM 调制: |
直流耦合,0 ~ 100 kHz 交流耦合,10 Hz ~ 100 kHz,最高可达 1 MHz |
相位调制: |
10 至 320 弧度,常规带宽模式 1 至 32 弧度,高带宽模式 |
脉冲调制:2 |
* 请参见以下 5 行 |
通/断比: |
80 dB |
上升/下降时间: |
6 ns(典型值) |
最小脉冲宽度: |
0.5 µs(典型值) |
脉冲重复频率: |
直流至 1 MHz |
脉冲调制电平精度: |
±0.5 dB |
1 取决于频率和低电平范围。 2 适用于 3.2 GHz 以上的频率。 |
|
订货信息 |
|
N8211A |
模拟上变频器合成仪器模块 |
N8211A-520 |
频率范围 250 kHz ~ 20 GHz |
N8211A-540 |
频率范围 250 kHz ~ 40 GHz |
N8211A-1E1 |
步进衰减器 |
N8211A-1EA |
高输出功率 |
N8211A-UNX |
增强的相位噪声性能 |
N8211A-UNU |
标准脉冲调制 |
N8211A-UNW |
窄脉冲调制 |
N8211A-UNT |
AM、FM、PM 调制 |
N8211A-007 |
模拟斜波扫描接口(不支持 8757) |
N8211A-1EH |
2 GHz 以下时改善的低频带谐波性能 |
